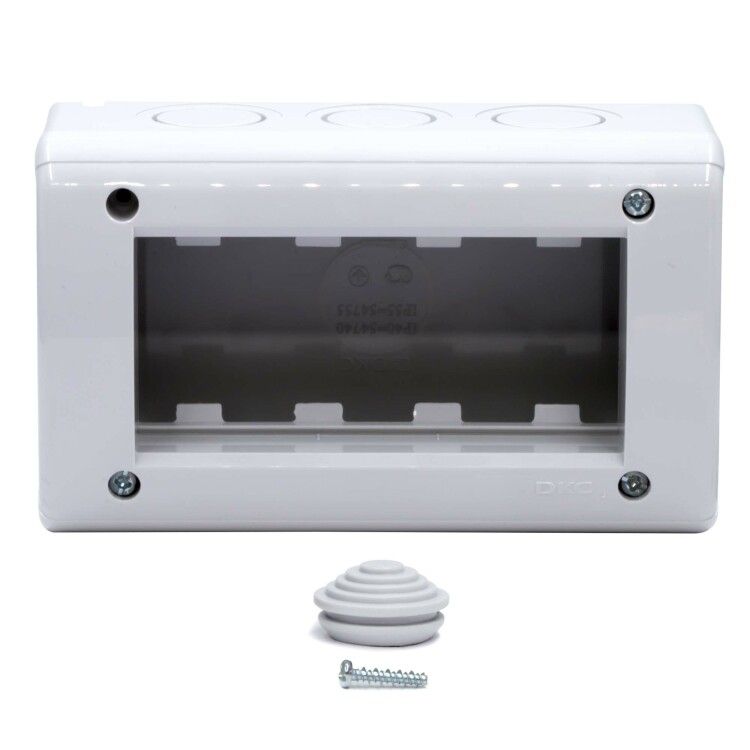

Коробка установочная под VIVA 4 мод. настен. IP40 DKC 54740 ДКС

Коробка установочная модульная настенная для электроустановочных изделий VIVA, IP40, 4 модуля - это компактный пластиковый корпус для открытого монтажа четырёх стандартных электроустановочных устройств, таких как розетки и выключатели серии VIVA. Артикул 54740 от бренда DKC (ДКС) предназначен для быстрого и надёжного размещения оборудования в помещениях с умеренной влажностью.

Назначение и область применения

Коробка установочная модульная настенная для электроустановочных изделий VIVA, IP40, 4 модуля служит для фиксации и защиты четырёх модульных устройств - например, одиночных или двойных розеток, клавишных выключателей, терморегуляторов или других элементов управления. Подходит для установки в жилых, офисных и административных зданиях, где требуется открытый способ монтажа. Применяется там, где невозможно или невыгодно делать штробление стен. Устройства внутри защищены от контакта с предметами более 1 мм и от капель воды, но не от прямого попадания жидкости.

Технические характеристики

• Количество модулей: 4 (стандартные 18 мм каждый)
• Размеры: 142×85×55 мм
• Материал корпуса: АБС-пластик, без галогенов
• Цвет: серый (RAL 7035), глянцевая отделка
• Степень защиты: IP40 - защита от твёрдых частиц больше 1 мм, но не от воды
• Температурный диапазон: от -25 C до +60 C
• Количество кабельных вводов: один, внутренний диаметр не указан - совместим с типовыми трубами и гофрой до 16 мм
• Тип крепления крышки: винтовое, с возможностью полной съёмки
• Способ монтажа: накладной, на стену
• Оrientация: горизонтальная

Совместимость и монтаж

Коробка установочная модульная настенная для электроустановочных изделий VIVA, IP40, 4 модуля совместима со всеми стандартными модульными устройствами серии VIVA и аналогичными продуктами других производителей, соответствующими DIN 43860/EN 60670. Для монтажа используются саморезы (не входят в комплект) через отверстия в задней стенке корпуса. Кабельный ввод позволяет протянуть провода изнутри стены или из гофрированной трубы. Перед установкой проверьте, что глубина корпуса (55 мм) достаточна для размещения всех коммутирующих элементов и их клеммных колодок. Не используйте для монтажа в местах с высокой механической нагрузкой - корпус не рассчитан на ударные воздействия.

Безопасность и стандарты

Коробка изготовлена из самозатухающего АБС-пластика, соответствует требованиям безопасности по отсутствию галогенов. Соответствует нормам для электроустановочных изделий в условиях сухих и малоагрессивных сред. Степень защиты IP40 обеспечивает безопасность от случайного прикосновения к токоведущим частям, но не заменяет заземление или автоматические устройства защиты цепи.

Преимущества

• Простой и быстрый монтаж без штукатурных работ
• Глянцевая поверхность легко моется и не собирает пыль
• АБС-пластик устойчив к деформации при перепадах температур
• Винтовое крепление крышки гарантирует плотное закрывание и долгий срок службы
• Поддерживает расширение системы - можно использовать с другими элементами серии Express

Ограничения применения

• Не подходит для помещений с повышенной влажностью (ванная, баня, улица) - IP40 не защищает от брызг и влаги
• Не рекомендовано применение в промышленных зонах с пылью, металлической стружкой или химическими испарениями
• Не допускается использование в качестве распределительной коробки для силовых кабелей выше 10 A без дополнительной защиты
• Один кабельный ввод требует предварительного планирования маршрута проводки - нельзя добавить второй без доработки

Примеры использования

• Установка двух двойных розеток в коридоре квартиры
• Монтаж выключателя света и розетки рядом с кроватью в спальне
• Размещение термостата и реле в системе тёплого пола
• Замена старой деревянной коробки на современную в домах с декоративной отделкой стен

Практические советы

• Перед монтажом убедитесь, что посадочные места под модули точно совпадают с вашими устройствами - некоторые производители имеют небольшие отличия в форме креплений
• При использовании гофры или трубы - выбирайте диаметр не более 16 мм, чтобы она свободно проходила через ввод
• Не затягивайте винты крышки слишком сильно - это может треснуть пластик
• Если нужна большая герметичность - используйте силиконовый герметик вокруг ввода, но не нарушайте целостность корпуса
• Эта коробка - часть системы Express; её можно сочетать с другими элементами этой же серии для единых решений
