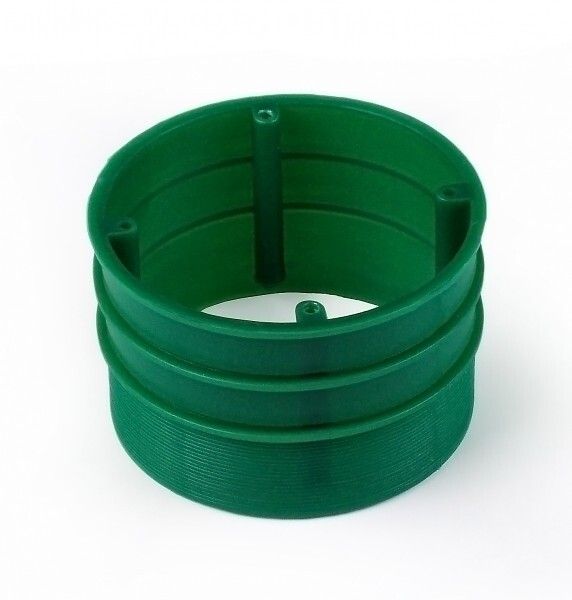

Коробка установочная СП 67х70мм (кольцо) HEGEL КП5301

Коробка установочная с кольцом переходным, размер 67х70 мм от HEGEL (арт. кп5301) — это компактный монтажный элемент для скрытой проводки, позволяющий адаптировать стандартную прямоугольную установочную коробку под круглое электроустановочное устройство, например, выключатель или розетку.

Назначение и область применения

Коробка установочная с кольцом переходным, размер 67х70 мм используется при скрытой проводке в бетонных или кирпичных стенах. Она позволяет совместить старую прямоугольную монтажную коробку (например, 60×40 мм) с новым круглым устройством, не требуя перебивки штроб. Подходит для установки одиночных выключателей, розеток, датчиков и других электроустановочных изделий. Применяется исключительно внутри помещений.

Технические характеристики

• Наружный диаметр: 67 мм
• Монтажная глубина: 67 мм
• Материал: полипропилен — устойчив к влаге, химически инертен, не проводит ток
• Форма: круглая
• Количество устройств: 1
• Цвет: зелёный
• Тип фиксации: защелка — обеспечивает быстрый и надёжный монтаж без крепёжа
• Ввод сзади: да — позволяет заводить кабель через заднюю часть, сохраняя целостность стены
• Тип крышки: не прозрачная — не позволяет видеть внутренние соединения, повышает безопасность
• Совместимость с монтажной коробкой: да — предназначена для установки в стандартные прямоугольные коробки типа 60×40 мм

Совместимость и монтаж

Коробка установочная с кольцом переходным, размер 67х70 мм (арт. кп5301) совместима с большинством прямоугольных установочных коробок размером 60×40 мм, в том числе с моделями HEGEL КУ1103. Монтаж выполняется следующим образом:

• Коробка вставляется в существующий проём до упора
• Защелки фиксируют её в корпусе без дополнительного крепления
• Кабель заводится через задний ввод — не требуется сверление боковой поверхности
• Электроустановочное устройство крепится к кольцу стандартными болтами

Перед установкой проверьте, что глубина монтажной коробки достаточна (не менее 67 мм), чтобы избежать выпирания устройства.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки. Защита от проникновения твердых частиц — IP30, что достаточно для сухих помещений. Полипропиленовый корпус не горит и не передаёт ток, снижает риск поражения электрическим током. Не предназначен для использования во влажных средах, на улице или в местах с высокой запылённостью.

Преимущества

• Устраняет необходимость расширения штробы — экономит время и материал при ремонте
• Защелка обеспечивает прочную фиксацию без саморезов и клея
• Задний ввод минимизирует повреждение стены при прокладке кабеля
• Полипропилен устойчив к деформациям и долговечен при температуре от −10°C до +40°C
• Зелёный цвет легко отличается от других элементов — удобен при обслуживании

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, подвал без гидроизоляции)
• Не подходит для открытой проводки — только для скрытой в бетоне/кирпиче
• Не совместим с крупногабаритными устройствами (двухклавишные выключатели, двойные розетки)
• Не рассчитана на нагрузки выше 16 А — не используйте с мощными приборами без согласования с проектом
• Не рекомендовано использование в местах с частыми механическими воздействиями (промышленные цеха, детские учреждения)

Примеры использования

• Замена старого выключателя в квартире после капитального ремонта — вместо выбивания новой ниши, используется имеющаяся коробка 60×40 мм
• Добавление розетки рядом с телевизором в комнате с уже сделанной проводкой
• Обновление системы освещения в офисе без демонтажа стен
• Подключение датчика движения или умного выключателя в доме с устаревшей разводкой

Практические советы

• Перед монтажом убедитесь, что внутренняя глубина старой коробки ≥ 67 мм — иначе устройство будет торчать из стены
• При использовании с пластиковыми кабель-каналами — не забудьте закрепить входящий кабель, чтобы он не вытягивался при замене устройства
• Если коробка слишком свободно сидит — можно слегка подогнуть защелки плоскогубцами для лучшего контакта
• Не используйте коробку как самостоятельный корпус — она лишь адаптер; основной корпус всегда остаётся в стене
• Артикул кп5301 — единственный в линейке HEGEL с такими габаритами; другие модели имеют другой диаметр или форму
