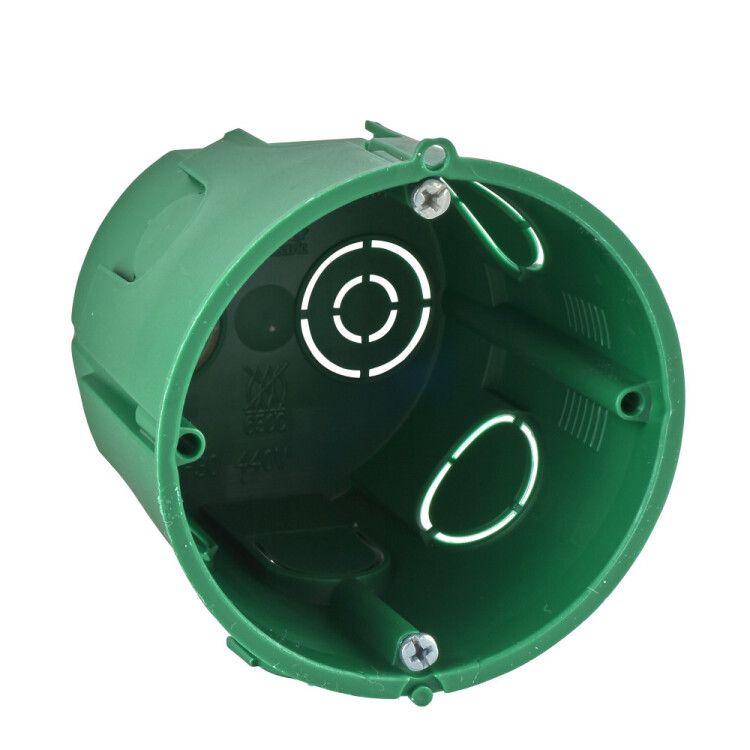

Коробка установочная SE 68(65)х60 IP30 для сплошных стен Systeme Electric IMT35101

Установочная коробка Systeme Electric, артикул imt35101 - это надежный элемент для монтажа одиночных электроустановочных изделий в бетонных и кирпичных стенах. Коробка обеспечивает фиксацию выключателей, розеток и других устройств с глубиной до 59 мм, защищает провода от механических повреждений и соответствует степени защиты IP30.

Назначение и область применения

Коробка установочная imt35101 предназначена для скрытого монтажа в сплошных стенах из бетона, кирпича или аналогичных плотных материалов. Подходит для установки одного устройства - например, выключателя, розетки или модуля автоматики. Применяется в жилых, офисных и промышленных зданиях там, где требуется прочная и долговечная фиксация.

Технические характеристики

• Размеры: внешний диаметр 71 мм, монтажная глубина 59 мм
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Материал: пластик, необработанная поверхность
• Цвет: зеленый
• Тип крепления: винтовой - фиксируется на шурупы внутри стены
• Количество входов: 8 выбивных отверстий для ввода кабелей
• Максимальное сечение проводника: 2.5 мм2
• Рабочий температурный диапазон: от -25C до +60C
• Форма: круглая
• Количество постов: один
• Поддержка соединения в цепь: да - позволяет последовательно соединить несколько коробок через внутренние каналы

Совместимость и монтаж

Коробка совместима с любыми однопостовыми электроустановочными изделиями, имеющими стандартную глубину до 59 мм. Для монтажа необходимо предварительно просверлить отверстие в стене диаметром около 71 мм. После установки коробки в гнездо она фиксируется винтами, которые затягиваются с помощью отвертки. Выбивные отверстия легко пробиваются рукой - они не требуют специальных инструментов. Кабели заводятся через отверстия, затем закрываются сальниками (не входят в комплект).

Безопасность и стандарты

Коробка выполнена из самозагасающего пластика и соответствует требованиям безопасности для стационарной установки в помещениях. Степень защиты IP30 исключает контакт с инструментами, но не защищает от влаги - поэтому не применяется во влажных средах (ваннах, улицах, подвалах без гидроизоляции). Соответствует нормам ГОСТ Р 50044.1–99 для установочных коробок.

Преимущества

• Глубина 59 мм - достаточна для большинства современных устройств, включая проходные выключатели и модульные автоматы
• 8 выбивных отверстий обеспечивают гибкую маршрутизацию кабелей
• Возможность соединения в цепь - удобна при групповой установке нескольких коробок
• Жесткая фиксация винтами снижает риск расшатывания после длительной эксплуатации
• Цвет - зеленый - отличает её от стандартных белых коробок, что упрощает идентификацию при обслуживании

Ограничения применения

• Не подходит для монтажа в легких перегородках (гипсокартон, пеноблок) - требует сплошной основы
• IP30 не обеспечивает защиту от влаги - нельзя использовать в сырых помещениях без дополнительной герметизации
• Не имеет встроенных сальников - их нужно докупать отдельно
• Максимальное сечение провода 2.5 мм2 - не подходит для силовых линий выше 16 А
• Не предназначен для установки многопостовых устройств - только одно устройство на одну коробку

Примеры использования

• Установка одинарного выключателя света в бетонной стене квартиры
• Монтаж розетки в коридоре частного дома
• Фиксация терморегулятора в системе теплого пола
• Сборка группы из нескольких коробок для управления освещением в длинном помещении

Практические советы

• Перед монтажом проверьте глубину установленного устройства - если оно больше 59 мм, коробка не подойдет
• Для лучшей фиксации используйте анкерные болты или клей-пену при слабом сцеплении с бетоном
• Выбирайте сальники с подходящим диаметром под кабель - типовые значения: 5–8 мм
• При использовании в цепи - следите, чтобы кабели между коробками не перегибались и не пережимались
• Коробка Systeme Electric imt35101 - часть серии ЭМ коробки MultiBox; совместима с другими элементами этой серии, если нужны дополнительные решения
