Коробка установочная 68х40мм круглая, модернизированная - КУ1106М HEGEL

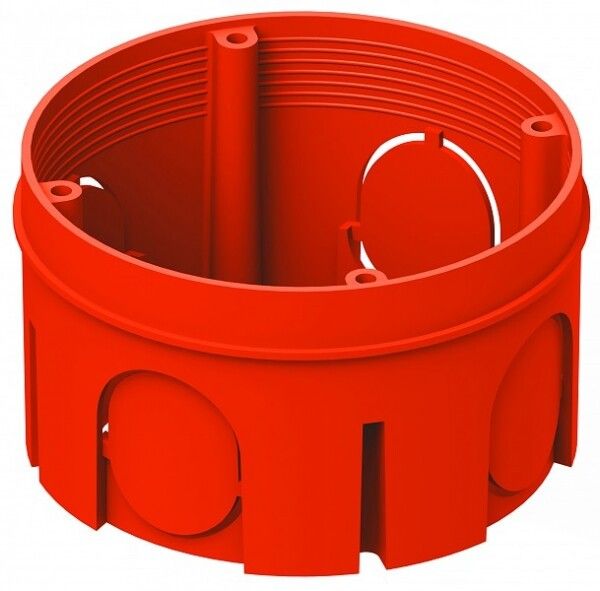

Коробка установочная HEGEL КУ1106М - это надежный элемент для скрытой проводки в сплошных стенах, рассчитанный на установку одного электроустановочного изделия: розетки, выключателя или диммера. Благодаря модернизированной форме и прочному пластиковому корпусу, она обеспечивает точную фиксацию и удобство монтажа даже в плотных материалах, таких как бетон или кирпич.

Назначение и область применения

Коробка установочная HEGEL КУ1106М предназначена для скрытого монтажа в сплошные стены из бетона, кирпича, гипсолита и аналогичных материалов. Она служит основанием для крепления одиночных электроустановочных устройств - розеток, выключателей, диммеров, терморегуляторов и других приборов, которые фиксируются винтом или распоркой. Подходит для жилых, офисных и промышленных объектов, где требуется аккуратная и долговечная установка.

Технические характеристики

• Форма: круглая, оптимизированная для равномерного распределения нагрузки при закладке в стену
• Внешний диаметр: 68 мм
• Внутренняя глубина: 38 мм - позволяет вместить стандартные механизмы с запасом для проводов
• Материал: полипропилен с огнестойкостью до 650 C - не поддерживает горение, безопасен при перегреве
• Степень защиты IP20: предотвращает доступ пальцев к токоведущим частям, но не защищает от воды - применяется только внутри помещений
• Количество вводов: 5 - обеспечивают гибкую прокладку кабелей с разных сторон
• Ввод с тыльной стороны: да - позволяет выводить кабели через заднюю часть коробки, снижая напряжение на передней стенке
• Крепление крышки: винтовое - надежно фиксирует крышку, исключает случайное открывание
• Цвет: красный - визуальное отличие от других типов коробок, ускоряет идентификацию при обслуживании
• Работает с трубой: диаметром 20 мм - совместима с распространёнными гофротрубами и металлорукавами
• Напряжение: до 400 В - соответствует требованиям бытовых и промышленных сетей 220–380 В

Совместимость и монтаж

Коробка установочная HEGEL КУ1106М монтируется в подготовленное отверстие в стене. Диаметр отверстия должен быть не менее 68 мм. Для фиксации используются штатные винты, входящие в комплект - они вворачиваются в стену и зажимают коробку, не требуя дополнительных креплений. Устройства крепятся к внутренним выступам коробки с помощью винтов или распорок. Присутствие 5 вводов позволяет легко организовать подключение с нескольких направлений. Крышка с винтовым креплением легко снимается для проверки или замены оборудования. Коробка не предназначена для установки в пустотелые стены или гипсокартон - для них нужны другие типы коробок.

Безопасность и стандарты

Изготовлена из самозагасающего полипропилена, который не поддерживает горение при температуре выше 650 C. Соответствует требованиям безопасности для установки в помещениях с нормальной влажностью. Степень защиты IP20 гарантирует защиту от прикосновения пальцами к токоведущим частям, но не является водонепроницаемой - применение вне помещений или во влажных зонах (ванна, баня, улица) недопустимо.

Преимущества

• Модернизированный дизайн - более ровные края и округлые формы снижают риск повреждения при штроблении
• Встроенные винты для крепления - экономят время при монтаже, не требуют доп. расходников
• Пятикратный ввод - упрощает прокладку кабелей, особенно при сложных схемах
• Высокая огнестойкость материала - повышает пожарную безопасность системы
• Красный цвет - упрощает поиск и диагностику в многочисленных коробках на одной стене

Ограничения применения

• Не используется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Подходит только для сплошных стен - не подходит для гипсокартона, пеноблоков, пустотелых перегородок
• Рассчитана на одно устройство - нельзя использовать для групповой установки двух и более механизмов
• Не предназначен для открытой проводки - только скрытая установка
• Не совместим с устройствами, требующими большую глубину - максимальная внутренняя высота 38 мм

Примеры использования

• Установка розетки в спальне после капитального ремонта
• Монтаж выключателя света в коридоре квартиры с бетонными стенами
• Подключение диммера для регулировки освещения в гостиной
• Скрытая проводка в офисном помещении с кирпичными перегородками

Практические советы

• Перед монтажом проверьте глубину отверстия - оно должно быть чуть больше 38 мм, чтобы коробка не торчала из стены
• Используйте штроборез с насадкой 68 мм - так получится идеальный контур без трещин
• При прокладке кабелей через тыльный ввод - оставляйте запас 15–20 см для последующего подключения
• Не затягивайте винты слишком сильно - это может деформировать пластиковый корпус
• Если нужна группа из нескольких устройств - используйте блочные коробки с шагом 71 мм, а не эту модель
• Проверяйте соответствие диаметра ввода (20 мм) с используемой гофрой - не подходят трубы 16 или 25 мм
