Коробка установочная 68х42 с саморезами переходником | КУ1101 HEGEL

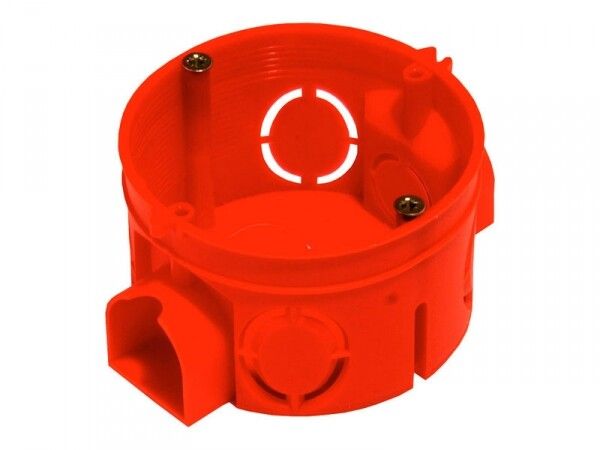

Коробка установочная блочная 68х42 мм с саморезами и переходником от HEGEL (артикул КУ1101) - компактная однопостовая коробка для скрытого монтажа в сплошных стенах, предназначенная для фиксации одного электроустановочного устройства - например, розетки или выключателя. Благодаря возможности стыковки несколько таких коробок можно устанавливать рядом, формируя блочные группы.

Назначение и область применения

Коробка установочная блочная 68х42 мм с саморезами и переходником используется для скрытого монтажа в стенах из бетона, кирпича, гипсолита и аналогичных плотных материалов. Подходит для установки одиночных устройств: розеток, выключателей, диммеров, терморегуляторов. Коробки этой серии можно стыковать друг с другом - так создаются блоки из нескольких устройств с шагом 71 мм между центрами. При установке крышки К5001 коробка становится распределительной, что позволяет использовать её для прокладки проводов внутри стены.

Технические характеристики

• Габаритные размеры: 68×64×40 мм (ширина × высота × глубина)
• Внутренние размеры: 64×40 мм - свободное пространство для монтажа механизма
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Материал: полипропилен с огнестойкостью до 650 C
• Количество постов: 1
• Количество устройств: 1
• Количество входов: 7 - для прокладки кабелей с разных сторон
• Ввод кабеля: с тыльной стороны и через боковые стенки
• Цвет: красный
• Форма: круглая (по форме входов, корпус прямоугольный)
• Состав: безгалогенный материал - снижает выделение токсичных веществ при нагреве
• Покрытие: необработанная поверхность - не требует дополнительной подготовки перед штукатуркой

Совместимость и монтаж

Коробка установочная блочная 68х42 мм с саморезами и переходником совместима с любыми стандартными электроустановочными механизмами, закрепляемыми на винты или металлические захваты. Для монтажа требуется предварительно сделать в стене нишу подходящего размера. Коробка фиксируется раствором или штукатуркой - она не имеет кронштейнов. Крышка крепится винтами, которые входят в комплект. Возможна стыковка с другими коробками серии 11 - межцентровое расстояние при этом составляет 71 мм. Переходник в комплекте позволяет легко подсоединить гофротрубу или пластиковую трубку к задней части коробки.

Безопасность и стандарты

Материал - полипропилен без галогенов - соответствует требованиям безопасности при возгорании: не выделяет едких газов. Температура плавления выше 650 C обеспечивает устойчивость к перегреву. Степень защиты IP20 гарантирует безопасность от случайного контакта с токоведущими частями, но не защищает от влаги - применение допускается только во внутренних помещениях, где исключён контакт с водой.

Преимущества

• Высокая прочность материала - полипропилен не трескается при ударах и давлении раствора
• 7 точек ввода кабеля - удобно прокладывать провода с любой стороны, минимизируя изгибы
• Встроенные винты для крепления крышки - не нужно докупать крепёж
• Возможность стыковки - позволяет собирать модульные блоки из нескольких коробок без зазоров
• Красный цвет - отличается от белых стандартных коробок, упрощает визуальное определение типа монтажа

Ограничения применения

• Не применяется в условиях повышенной влажности - IP20 не защищает от брызг и пара
• Не подходит для открытой проводки - только для скрытого монтажа в сплошных стенах
• Размер внутреннего пространства ограничен - не подходит для больших механизмов с массивным креплением
• Не рассчитана на нагрузку свыше 400 В - максимальное рабочее напряжение указано производителем

Примеры использования

• Установка одиночной розетки в жилой комнате
• Монтаж выключателя света в коридоре
• Сборка блока из двух коробок - один пост для выключателя, второй - для розетки
• Прокладка распределительной точки в стене с последующей установкой крышки К5001
• Подключение диммера в системе «умный дом»

Практические советы

• Перед монтажом проверьте, чтобы глубина ниши была не менее 40 мм - иначе коробка не войдёт полностью
• При стыковке нескольких коробок используйте только элементы одной серии - KU1101 совместим с другими изделиями 11 серии HEGEL
• Не затягивайте винты крышки слишком сильно - полипропилен может деформироваться
• При штукатурке не забудьте закрыть все входы малярным скотчем - это предотвратит попадание раствора внутрь
• Если нужна герметизация - выбирайте другие модели с IP44/IP54; эта коробка не предназначена для влажных помещений
