Коробка установочная 68(65)х45мм с соединителем ГИПРОК - IMT351581 APC

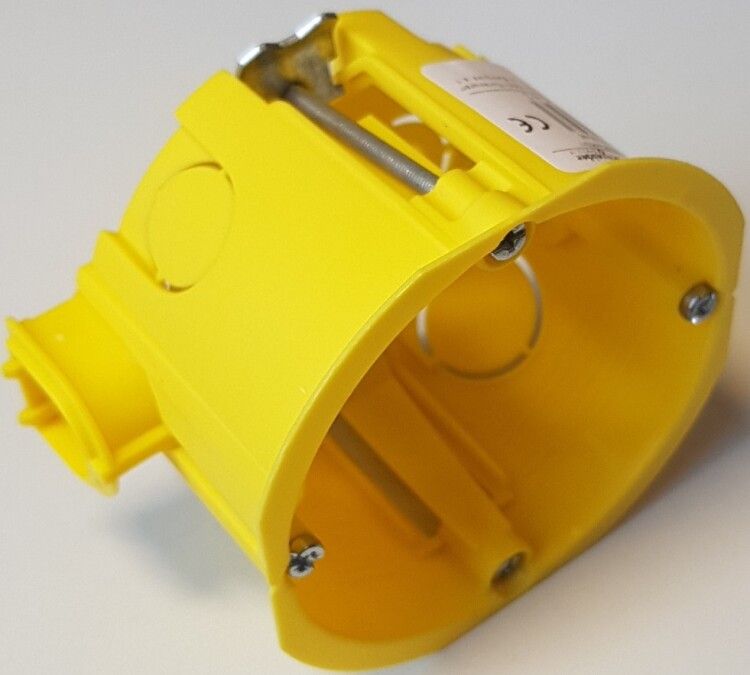

Установочная коробка Systeme Electric IMT351581 — компактное решение для монтажа одиночного электрооборудования в полых стенах. Коробка с встроенным соединителем позволяет легко группировать несколько единиц, обеспечивая надёжную фиксацию и удобство прокладки кабелей. Подходит для бытовой и коммерческой автоматизации.

Назначение и область применения

Коробка установочная Systeme Electric IMT351581 предназначена для скрытого монтажа одноразъёмных устройств — выключателей, розеток, термостатов, модулей управления — внутри перегородок из гипсокартона, пеноблоков или других пустотелых конструкций. Благодаря встроенному соединителю IMT35180, её можно использовать в составе групповой системы, где несколько коробок соединяются между собой для упрощения прокладки кабельных трасс.

Технические характеристики

• Габариты: 68×65 мм (диаметр) × 45 мм (глубина)
• Форма: круглая, с штампованными входными отверстиями
• Материал: бесгалогеновый пластик — безопасен при возгорании, не выделяет токсичных паров
• Степень защиты: IP20 — защищает от контакта с пальцами, но не от воды и пыли
• Рабочий температурный диапазон: от –5 °C до +60 °C
• Максимальное сечение провода: 2,5 мм²
• Количество входов: 8 — позволяют вести кабели с разных сторон
• Тип крепления устройства: винты или распорки
• Цвет: жёлтый — визуально отличается от стандартных белых коробок, упрощает идентификацию на объекте
• Крепление: встроенная система с винтами для фиксации в стене

Совместимость и монтаж

Коробка IMT351581 совместима с соединителем IMT35180 — он уже установлен в изделии и предназначен для последующего соединения с другими такими же коробками. Монтаж выполняется в пустотелые стены: коробка фиксируется за счёт распорных элементов, которые активируются при затяжке винтов. Для подключения устройств используется стандартный винтовой зажим или распорка. Кабели заводятся через штампованные отверстия с тыльной стороны — это исключает необходимость сверления.

Безопасность и стандарты

Коробка выполнена из материала без галогенов, что соответствует требованиям безопасности при пожаре. Соответствует нормам для внутренней установки в помещениях с нормальной влажностью. IP20 не допускает использование в сырых местах, на улице или в производственных зонах с высокой запылённостью.

Преимущества

• Встроенный соединитель IMT35180 экономит время при сборке групп — не требует дополнительных деталей
• 8 входов обеспечивают гибкую маршрутизацию кабелей без перегрузки одной точки
• Пластик без галогенов снижает риск распространения пламени и токсичности дыма
• Жёлтый цвет ускоряет поиск нужной коробки на сложном объекте
• Минимальная глубина 45 мм подходит для тонких перегородок

Ограничения применения

• Не применяется во влажных помещениях (ванная, бассейн, подвал) — степень защиты IP20 недостаточна
• Запрещено применять в условиях постоянного воздействия вибрации или механических ударов
• Подходит только для пустотелых стен; не монтируется в сплошные бетонные или кирпичные конструкции
• Максимальное сечение провода 2,5 мм² — не подходит для силовых линий выше 16 А

Примеры использования

• Установка выключателей света в доме с гипсокартонными перегородками
• Монтаж розеток и USB-портов в офисных кабинетах с подвесными потолками
• Создание групп из нескольких коробок для систем «умный дом» — например, связка датчиков движения и освещения
• Обустройство точек контроля в торговых центрах — там, где требуется скрытый монтаж и минимизация визуального влияния

Практические советы

• Перед монтажом проверьте толщину стены — она должна позволить полностью поместить коробку с учётом винтов и соединителя
• При использовании соединителя IMT35180 не перегружайте цепочку более чем 5–6 коробками — это усложняет протяжку кабелей
• Не используйте дрель для расширения отверстий — они рассчитаны на определённый диаметр кабеля, и увеличение может нарушить герметичность
• При необходимости замены устройства — открутите винты, а не дергайте провода: это продлит срок службы и предотвратит повреждение контактной группы
• Жёлтый цвет коробки IMT351581 хорошо виден даже при плохом освещении — используйте его для маркировки ответвлений в сложных схемах
