Коробка установочная для заливки в бетон. д.70х136мм | 59382 DKC ДКС

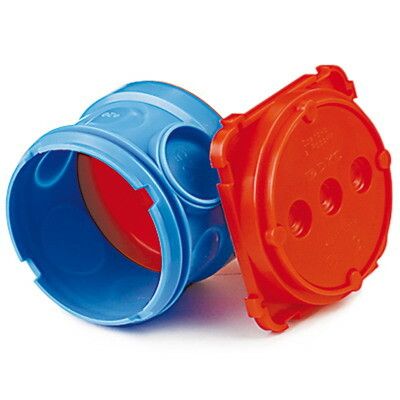

Коробка установочная для заливки в бетон 70x136 мм от DKC (ДКС), артикул 59382, предназначена для создания посадочных мест под евророзетки и выключатели в монолитных бетонных конструкциях. Изделие выполнено из прочного полипропилена, устойчиво к механическим воздействиям при заливке бетона и работает в широком температурном диапазоне.

Назначение и область применения

Коробка установочная для заливки в бетон 70x136 мм используется при монолитном строительстве для формирования ниш под электроустановочные изделия европейского стандарта. Устанавливается в опалубку перед заливкой бетона - после твердения раствора остаётся готовое место для монтажа розеток, выключателей или других устройств. Подходит для жилых домов, офисов, промышленных объектов и общественных зданий.

Технические характеристики

• Габаритные размеры: 70×75,8×57 мм (диаметр 70 мм, глубина 57 мм)
• Материал корпуса: полипропилен
• Цвет: синий
• Степень защиты IP40: защита от твёрдых предметов более 1 мм, но не от воды
• Рабочая температура: от -25 C до +100 C
• Количество вводов: 6 (4 × Ø20 мм, 2 × Ø25 мм)
• Тип крышки: непрозрачная, фиксация на защелках
• Выполнение: одинарная, круглая форма
• Количество модулей: 1 (под стандартные евро-устройства)
• Крепление крышки: защелкивание
• Количество полюсов клемм: 0 (коробка не содержит клемм - только проходы для проводов)

Совместимость и монтаж

Коробка установочная для заливки в бетон 70x136 мм совместима со всеми стандартными европодвесами и рамками 60×60 мм. Для подключения используются шесть вводов:

• Четыре ввода Ø20 мм - для ввода гофрированных труб диаметром 25 мм (например, ПВХ или металлическая гофра)
• Два ввода Ø25 мм - для стыковки с другими такими же коробками, что позволяет создавать группы или цепочки установочных точек

Установка выполняется в опалубку до заливки бетона. Коробка фиксируется хомутами, проволокой или специальными креплениями к арматуре. Благодаря высокой прочности материала, коробка не деформируется даже при вибрационной уплотнении бетона.

Безопасность и стандарты

Коробка соответствует требованиям к установочным изделиям для бетонных конструкций. Степень защиты IP40 обеспечивает безопасность от случайного контакта с внутренними элементами через отверстия, но не защищает от попадания воды - поэтому не применяется во влажных помещениях без дополнительной герметизации. Работает в условиях, где возможны перегрев (до +100 C) и низкие температуры (-25 C), например, в неотапливаемых зонах или рядом с нагревательными приборами.

Преимущества

• Высокая механическая прочность - выдерживает давление и удары при уплотнении бетона
• Точная геометрия - гарантирует идеальное соответствие стандартным рамкам и механизмам
• Удобные вводы - позволяют легко прокладывать кабели и соединять несколько коробок
• Термостойкий материал - не трескается при замерзании и не деформируется при нагреве
• Закрытая крышка - предотвращает попадание бетонного раствора внутрь при заливке

Ограничения применения

• Не предназначен для открытой прокладки - только для скрытой установки в бетон
• IP40 не обеспечивает защиту от влаги - нельзя использовать в банях, подвалах, на улице без дополнительной герметизации
• Не имеет клемм - требует внешнего подключения проводов через вводы
• Подходит только для одиночных модулей - не рассчитана на двойные или тройные устройства

Примеры использования

• Установка розеток в кухне нового дома при монолитном строительстве
• Формирование групп выключателей в коридорах многоэтажек
• Создание распределительных узлов в технических этажах промышленных зданий
• Объединение нескольких коробок для вывода кабелей к нескольким точкам освещения

Практические советы

• Перед заливкой проверьте, чтобы вводы были закрыты временной пробкой - это предотвратит попадание бетона внутрь
• При использовании двух коробок в ряд - используйте именно вводы Ø25 мм для стыковки; другие вводы предназначены только для кабеля
• Выбирайте подходящую глубину: 57 мм - минимальная для большинства механизмов, но для толстых розеток с USB лучше проверить совместимость заранее
• При работе в холодную погоду - не допускайте резких перепадов температур, которые могут вызвать хрупкость полипропилена
• Артикул 59382 от DKC (ДКС) - один из самых распространённых решений в России для монолитного строительства; всегда имейте запас на случай повреждения при бетонировании
