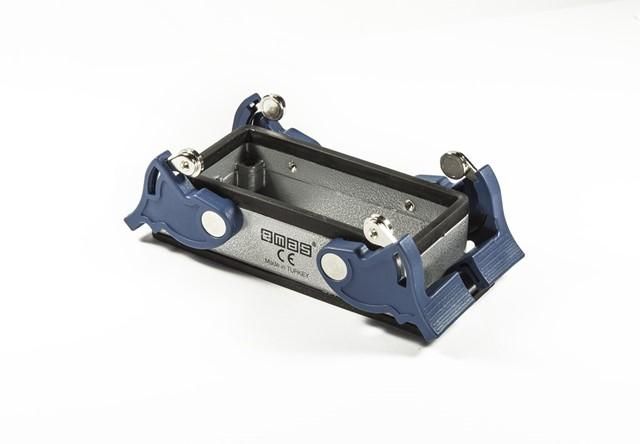

Корпус 16п EMAS EBM16GM44

Корпус для разъема промышленного прямоугольного от бренда EMAS, артикул ebm16gm44, предназначен для защиты и надежного соединения проводов в условиях повышенной нагрузки, влаги и пыли. Подходит для стационарного и временного подключения оборудования в промышленности, на стройплощадках и в распределительных щитах.

Назначение и область применения

Корпус для разъема промышленного прямоугольного используется для сборки герметичных соединений с контактными группами 4P+E, 10, 16, 24, 32, 48 (2×16, 2×24) с заземлением. Применяется там, где требуется устойчивость к внешним воздействиям: на заводах, в цехах, на объектах строительства, при подключении переносных машин и временных энергоносителей. Особенно эффективен в средах с высокой запыленностью, влажностью или колебаниями температур.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Номинальное напряжение: 250–400 В
• Номинальный ток: 10–16 А
• Импульсное выдерживание напряжения: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Рабочий температурный диапазон: от –40 C до +125 C
• Механическая стойкость: не менее 500 циклов вставления/извлечения
• Ресурс соединения: минимум 1 000 000 операций
• Класс воспламеняемости: V0 - самозагасание пламени
• Количество контактов: 4P+E, 10, 16, 24, 32, 48 (2×16, 2×24)
• Стандарт соответствия: TS EN

Совместимость и монтаж

Корпус для разъема промышленного прямоугольного совместим с контактными элементами серии EMAS, имеющими аналогичную форму и размеры. Установка осуществляется через фиксирующий винт - достаточно затянуть его для надежного крепления корпуса к панели. Центральная часть выполнена в модульном исполнении, что позволяет легко менять внутренние компоненты без замены всего устройства. Фиксирующие сдвоенные ручки с роликами обеспечивают удобство ввода-вывода штекера даже в перчатках.

Безопасность и стандарты

Корпус для разъема промышленного прямоугольного соответствует требованиям стандарта TS EN и имеет класс воспламеняемости V0, что исключает распространение горения при возгорании. Электростатическое покрытие защищает от коррозии и повышает долговечность в агрессивных средах. Номинальное импульсное напряжение 6 кВ обеспечивает безопасную работу при скачках напряжения.

Преимущества

• Высокая степень герметизации IP65 предотвращает попадание пыли и влаги внутрь соединения
• Увеличенный ресурс - до миллиона циклов - снижает частоту замены
• Модульная конструкция упрощает сервис и ремонт
• Ручки с роликами позволяют работать с разъемом даже в сложных условиях (например, в перчатках или с грязью)
• Широкий диапазон рабочих температур делает его пригодным для экстремальных климатических условий

Ограничения применения

Корпус для разъема промышленного прямоугольного не предназначен для постоянного погружения в жидкость - IP65 не гарантирует защиту при длительном нахождении под водой. Также не рекомендуется использовать в средах с агрессивными химическими веществами, которые могут повредить электростатическое покрытие. Для работы выше 16 А необходимо применять другие модели с увеличенной мощностью.

Примеры использования

• Подключение сварочных аппаратов на стройплощадках
• Соединение промышленных станков с системой управления
• Временные сети питания на мероприятиях и выставках
• Оборудование для пищевой промышленности, требующее регулярной мойки
• Автоматические линии с частыми циклами подключения/отключения

Практические советы

• Перед установкой проверьте соответствие посадочного отверстия корпуса ebm16gm44 с толщиной панели - он рассчитан на стандартные металлические и пластиковые панели до 6 мм
• Не используйте силу при введении штекера - ручки с роликами должны двигаться свободно; если есть заедание - проверьте целостность контактов внутри
• Для обслуживания отсоедините питание и убедитесь, что все контакты освобождены от нагрузки
• При использовании в холодных условиях (ниже –20 C) допускается легкий нагрев корпуса перед первым включением - это предотвратит хрупкость материалов
• Закупайте запасные фиксирующие винты - они не являются расходниками, но часто теряются при демонтаже
