Корпус 290х290 окно 12 модулей 6540 I 6540-Bals Bals

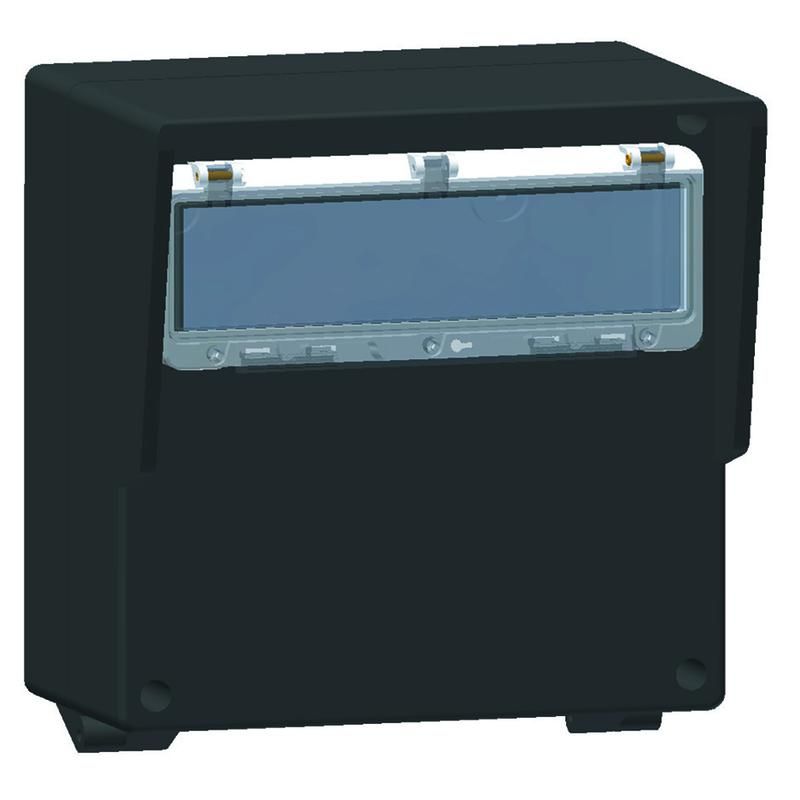

Корпус шкафа Bals 6540 - герметичный металлический корпус с окном на 12 модулей, предназначенный для установки коммутационного оборудования в условиях повышенной запыленности, влаги и перепадов температур. Подходит для монтажа в промышленных зонах, на улице и в агрессивных средах.

Назначение и область применения

Корпус шкафа Bals 6540 предназначен для защиты внутреннего электрооборудования - автоматических выключателей, реле, контакторов, терморегуляторов и других устройств, установленных на DIN-рейке. Его используют там, где важна надёжная изоляция от внешней среды: на производстве, в насосных станциях, на транспорте, в системах автоматизации и на открытых площадках.

Технические характеристики

• Размеры корпуса: 290×290×231,5 мм (Ш×В×Г)
• Глубина установки: 100 мм - позволяет размещать устройства с высокой глубиной, например, частотные преобразователи
• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Материал корпуса: резина - обеспечивает ударопрочность, гибкость и устойчивость к химическим воздействиям
• Степень защиты: IP67 - полностью защищён от пыли и временного погружения в воду до 1 метра на 30 минут
• Цвет: 9017 (серый матовый)
• Наличие монтажной панели: да - внутренняя рампа для фиксации DIN-реек и компонентов
• Тип: корпус для распределительных щитов

Совместимость и монтаж

Корпус Bals 6540 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтажная панель уже встроена - достаточно закрепить рейку саморезами или защёлками. Для подключения кабелей предусмотрены входные отверстия с резиновыми вводами (не входят в комплект - необходимо докупить отдельно). Установка возможна на стену, пол или вертикальную поверхность с помощью кронштейнов или болтов через боковые крепёжные отверстия.

Безопасность и стандарты

Корпус соответствует требованиям IEC 60529 по степени защиты IP67. Материал - резина - не проводит ток, что снижает риск поражения электрическим током при повреждении изоляции внутри. Нет острых кромок, безопасен при обслуживании.

Преимущества

• Высокая степень защиты IP67 - работает даже после попадания воды или в пыльных цехах
• Ударостойкая резиновая конструкция - не деформируется при механическом воздействии
• Встроенная монтажная панель - экономит время сборки
• Компактные габариты - легко помещается в ограниченном пространстве
• Не требует покраски или антикоррозийной обработки - материал устойчив к окружающей среде

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP67 допускает лишь временное воздействие
• Резиновый корпус не рассчитан на длительное воздействие прямого солнечного света - при долгой эксплуатации на улице возможна потеря эластичности
• Отсутствие встроенных вводов - требуется самостоятельная закупка кабельных вводов подходящего диаметра
• Не рекомендован для установки в местах с температурой ниже -40C - резина становится хрупкой

Примеры использования

• Щит управления насосной станцией на открытом воздухе
• Корпус для PLC и реле на конвейере в пищевой промышленности
• Распределительный щит на автостоянке или в парковке
• Аварийное освещение в тоннелях и подземных переходах
• Автоматизация сельскохозяйственной техники

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточный радиус изгиба - резиновый корпус не даёт большого пространства для манёвра
• Используйте вводы с уплотнением 8–12 мм - они лучше всего подходят для типовой проводки
• При использовании в холодном климате - перед установкой прогревайте корпус до комнатной температуры, чтобы избежать трещин
• Для удобства обслуживания - оставляйте минимум 10 см свободного пространства вокруг корпуса
• Артикулы 6540 и 6540-bals - один и тот же продукт; суффикс “bals” указывает на серию производства, не влияет на функционал
