Корпус 5п EMAS EBM05GU30

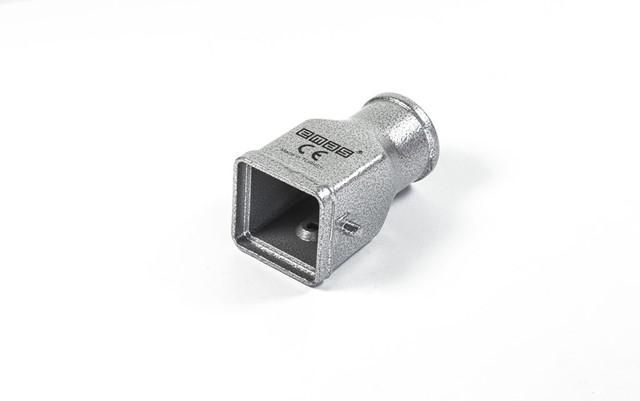

Корпус для промышленного разъема EBMA05GU30 от бренда EMAS предназначен для защиты соединений в условиях высоких механических нагрузок и экстремальных температур. Он совместим с разъемами на 4P+E и другими конфигурациями до 48 контактов, обеспечивает надежную изоляцию и устойчивость к воздействиям среды.

Назначение и область применения

Корпус для промышленного разъема EBMA05GU30 используется для фиксации и защиты электрических соединений в промышленной автоматизации. Подходит для установки на оборудование, где важна долговечность и безопасность: станки, конвейеры, системы управления, мобильная техника, а также зоны с повышенной запыленностью или вибрацией.

Технические характеристики

• Количество выводов: 4P+E, 10, 16, 24, 32 (2×16), 48 (2×24) - поддерживает различные конфигурации контактных групп;
• Номинальное напряжение (Ue): 250–400 В переменного тока;
• Номинальный ток (Ie): 10–16 А;
• Импульсное выдерживаемое напряжение (Uimp): 6 кВ - защищает от скачков напряжения;
• Сопротивление изоляции: не менее 10 МОм - гарантирует минимальный риск пробоя;
• Рабочий температурный диапазон: от –40 C до +125 C - работает в суровых климатических условиях;
• Механическая стойкость: не менее 500 циклов вставления/извлечения - рассчитан на частые подключения;
• Ресурс: 1 000 000 операций - максимальная долговечность для промышленного использования;
• Класс воспламеняемости: V0 - материал самозагасающий, соответствует требованиям безопасности;
• Степень искажений: 3 - допустимый уровень электромагнитных помех для большинства промышленных систем;
• Стандарт: TS EN - соответствие европейским нормам для промышленных разъемов.

Совместимость и монтаж

Корпус для промышленного разъема EBMA05GU30 проектировался для установки стандартных промышленных разъемов с количеством контактов от 4 до 48. Установка осуществляется через фланцевое крепление - требуется предварительно просверлить отверстия под болты в соответствии с габаритами корпуса. Обратите внимание: посадочные размеры должны точно соответствовать типу используемого разъема. Для герметизации рекомендуется использовать комплектные уплотнители, если они предусмотрены производителем разъема.

Безопасность и стандарты

Корпус для промышленного разъема EBMA05GU30 соответствует стандарту TS EN, что подтверждает его безопасность в применении в Европейском регулируемом пространстве. Класс воспламеняемости V0 исключает распространение пламени при перегреве или коротком замыкании. Номинальное импульсное напряжение 6 кВ обеспечивает защиту от внешних электромагнитных выбросов, характерных для промышленных сетей.

Преимущества

• Высокая механическая прочность - выдерживает многократные подключения и вибрации;
• Широкий температурный диапазон - надежно функционирует в холодных складах и жарких цехах;
• Поддержка множества конфигураций контактов - один корпус подходит для разных задач;
• Увеличенный ресурс в 1 млн циклов - снижает затраты на обслуживание и замену;
• Самозагасающий материал класса V0 - повышает пожаробезопасность оборудования.

Ограничения применения

Корпус для промышленного разъема EBMA05GU30 не предназначен для использования во взрывоопасных зонах (не имеет взрывозащиты Ex). Также он не обеспечивает степень защиты IP - необходимо дополнительно использовать уплотнения и муфты для защиты от воды и пыли. Не применяйте с разъемами, выходящими за указанные электрические параметры (ток выше 16 А, напряжение свыше 400 В).

Примеры использования

• Защита силовых соединений на автоматизированных линиях сборки;
• Фиксация разъемов на передвижных платформах и роботах;
• Подключение датчиков и исполнительных механизмов в пищевой и химической промышленности;
• Обеспечение надежного контакта в системах управления теплом и давлением.

Практические советы

• Перед монтажом проверьте соответствие диаметра входного отверстия корпуса EBMA05GU30 и штатного кабеля - несоответствие может нарушить герметичность;
• Не используйте корпус без уплотнителей, даже если условия кажутся сухими - пыль и влага со временем приведут к окислению контактов;
• При использовании в условиях постоянной вибрации закрепляйте корпус двумя точками крепления, а не одной;
• Для увеличения срока службы периодически осматривайте корпус на предмет трещин и деформаций - особенно после работы при температурах выше +100 C.
