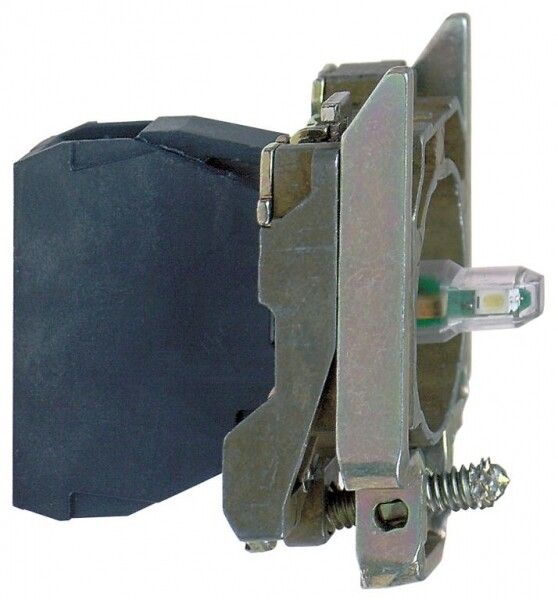

Корпус для зеленой сигнальной лампы 22мм | ZB4BVM3 Schneider Electric APC

Корпус сигнальной лампы 230V зеленый 22мм от Schneider Electric (артикул zb4bvm3) — это готовый световой элемент для индикации состояния оборудования. Он предназначен для установки в стандартные управляющие блоки диаметром 22 мм и работает от сети переменного тока 230 В. Лампа уже собрана: в корпус вмонтирован светодиод, что исключает необходимость самостоятельной сборки.

Назначение и область применения

Корпус сигнальной лампы 230V зеленый 22мм используется для визуальной индикации рабочего состояния устройств — например, когда машина запущена, процесс активен или система находится в штатном режиме. Цвет зелёный соответствует сигналу «норма» или «готово». Подходит для установки в панели управления станков, конвейеров, автоматических линий, систем безопасности и других промышленных объектов. Применяется там, где требуется быстрая замена индикатора без демонтажа всей панели.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Ток питания: переменный (DC не поддерживается — 0 В)
• Источник света: встроенный светодиод
• Цвет свечения: зелёный
• Степень защиты: IP20 — защита от случайного прикосновения к токоведущим частям, но не от пыли и воды
• Тип крепления: фронтальная установка через посадочное отверстие 22 мм
• Тип подключения: винтовые зажимы для проводов
• Комплектация: корпус с готовым светодиодом, без внешней лампы — всё в одном блоке

Совместимость и монтаж

Корпус сигнальной лампы 230V зеленый 22мм совместим со всеми стандартными кнопочными и переключательными блоками диаметром 22 мм, в том числе от Schneider Electric и сторонних производителей, соблюдающих габаритную стандартизацию IEC 60947-5-1. Устанавливается путём вставки в подготовленное отверстие до щелчка — фиксируется зажимным механизмом. Для подключения достаточно зачистить провода на 8–10 мм и затянуть винты. Нет необходимости использовать дополнительные кронштейны или переходники.

Безопасность и стандарты

Защита IP20 предотвращает контакт с внутренними токоведущими элементами при случайном прикосновении пальцем или инструментом. Соответствует требованиям международных норм для промышленного освещения. Не содержит опасных материалов согласно RoHS. Электрическая изоляция рассчитана на сетевое напряжение 230 В — использование в более высоких напряжениях недопустимо.

Преимущества

• Готов к использованию — не требует установки лампы или диода
• Легко меняется: вытягиваете старую лампу, вставляете новую — никаких инструментов кроме отвёртки для проводов
• Минимальная нагрузка на сеть: светодиод потребляет мало энергии
• Яркий равномерный свет — виден даже при ярком фоновом освещении
• Подходит для модернизации старого оборудования без переделки панели

Ограничения применения

• Не предназначена для работы во влажных средах, на улице или в помещениях с повышенной запылённостью — IP20 не обеспечивает защиту от жидкости и пыли
• Не работает от постоянного тока — нельзя подключать к батареям или источникам 24 В DC
• Не допускается механическое воздействие — удары или давление могут повредить корпус или светодиод
• Не рекомендовано применять в условиях температур ниже –20 °C или выше +60 °C — производитель не гарантирует долговечность при экстремальных значениях

Примеры использования

• Зелёная индикация «работает» на панели CNC-станка
• Сигнал «система включена» на контроллере конвейера
• Индикация готовности к работе на автоматической линии упаковки
• Замена старой лампы в существующем блоке управления без изменения проводки

Практические советы

• Убедитесь, что диаметр отверстия в панели точно 22 мм — меньший размер помешает установке, больший вызовет люфт
• При подключении используйте провода сечением 0,5–2,5 мм² — оптимально для винтовых зажимов
• Перед заменой отключите питание — хотя корпус защищён, работа под напряжением увеличивает риск поражения током
• Если лампа горит слабо или мерцает — проверьте напряжение на входе: возможны просадки или нестабильность сети
• Для длительной службы избегайте частых включений/выключений — светодиоды надёжны, но циклы перегрузки снижают срок эксплуатации
