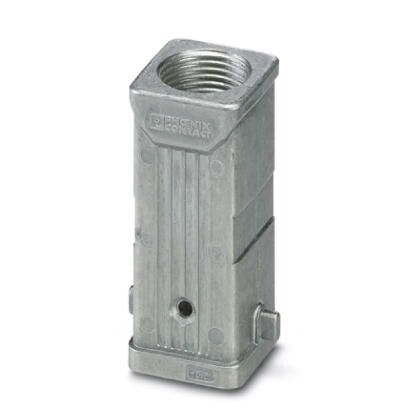

Корпус HC-STA-D07-HHFS-1TTM20-EL-AL | 1419229 Phoenix Contact

Корпус HC-STA-D07-HHFS-1TTM20-EL-AL от Phoenix Contact — это алюминиевый корпус для защиты электрооборудования в условиях повышенной запыленности и влажности. Подходит для установки в промышленных системах управления, автоматизации и наружных объектах.

Назначение и область применения

Корпус HC-STA-D07-HHFS-1TTM20-EL-AL предназначен для размещения электронных компонентов, модулей управления, соединителей и других устройств, требующих надёжной механической и environmental защиты. Применяется в промышленной автоматике, на транспорте, в энергетике и там, где оборудование подвергается воздействию пыли, влаги или физическим нагрузкам.

Технические характеристики

• Материал корпуса — алюминий (AL), что обеспечивает прочность и устойчивость к коррозии
• Степень защиты IP67 — полная защита от пыли и возможность временного погружения в воду до 1 метра на 30 минут
• Форм-фактор: прямоугольный, с двойными крышками (HHFS — High Hinge Front and Side)
• Размеры соответствуют стандартным габаритам D07, подходящим для монтажа типовых плат и модулей
• Подключение через вводы типа M20 (1TTM20) — для кабельного ввода с резьбой М20
• Цвет — серебристый (естественный цвет анодированного алюминия)

Совместимость и монтаж

Корпус HC-STA-D07-HHFS-1TTM20-EL-AL совместим с элементами стандарта DIN и типовыми креплениями для промышленной аппаратуры. Установка осуществляется с помощью крепёжных отверстий на боковых стенках. Крышки имеют шарнирную систему HHFS — позволяют открывать переднюю и боковую части одновременно для удобного доступа к внутренним компонентам. Для герметичности используйте заводские уплотнители, входящие в комплект. Вводы M20 рассчитаны на кабели с внешним диаметром 8–12 мм. Не допускается перегрузка вводов более чем двумя кабелями на один ввод.

Безопасность и стандарты

Корпус HC-STA-D07-HHFS-1TTM20-EL-AL соответствует требованиям IEC 60529 (защита по степени IP67) и EN 62208. Произведён в соответствии с экологическими нормами RoHS. Нет открытых токоведущих частей — безопасен при обслуживании при выключенном питании.

Преимущества

• Алюминиевый корпус легче стали, но сохраняет высокую жесткость
• Двойные крышки обеспечивают быстрый и свободный доступ ко всем сторонам внутреннего пространства
• Высокая степень защиты IP67 позволяет использовать корпус даже в сырых и пыльных средах
• Уже установленные вводы M20 экономят время монтажа — не требуется доработка

Ограничения применения

• Не предназначена для постоянного погружения в воду — IP67 не заменяет IP68
• Не рекомендован для агрессивных химических сред (например, кислоты, щёлочи) — алюминий может подвергаться коррозии
• Максимальная температура эксплуатации — +60 °C; выше этого значения возможна деформация уплотнений
• Не используется как силовой распределительный щит — внутри не предусмотрены шины или коммутационные устройства

Примеры использования

• Защита контроллеров PLC на конвейерах в пищевой промышленности
• Размещение термореле и датчиков на уличных насосных станциях
• Корпус для электроники вагона метро или железнодорожного оборудования
• Изоляция модулей связи в цехах с высокой запылённостью — например, металлургические производства

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля вводу M20 — слишком толстые провода повредят уплотнение
• Затягивайте болты крышек равномерно, чтобы избежать перекоса и потери герметичности
• При использовании в холодных условиях (ниже −20 °C) убедитесь, что уплотнители остаются эластичными — при необходимости замените на низкотемпературные аналоги
• HC-STA-D07-HHFS-1TTM20-EL-AL можно комбинировать с другими корпусами серии HC-STA для сборки многосекционных решений — все элементы совместимы по креплению и уплотнениям
