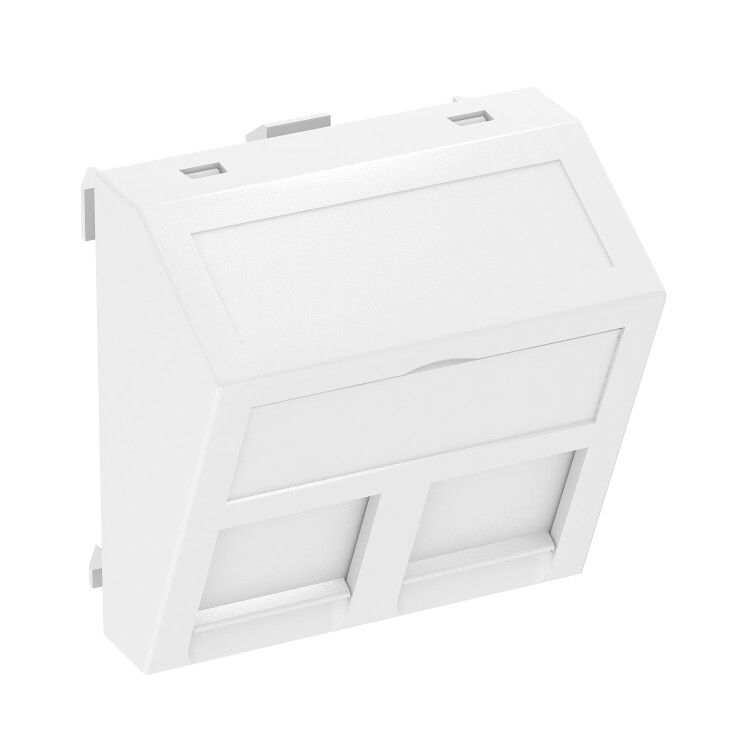

Корпус компьютерной розетки Modul45 тип C (наклонный) 45x45 мм (белый) (DTS-2C RW1) | 6119250 OBO Bettermann

Корпус компьютерной розетки типа C (наклонный) 45×45 мм, белый, Modul45, DTS-2C RW1 предназначен для установки двух телекоммуникационных модулей с разъёмами RJ45 в стеновые ниши или кабель-каналы. Благодаря наклонному выходу кабеля и защелкивающемуся креплению, этот корпус упрощает монтаж и обслуживание сетевого оборудования в офисах, серверных и на производстве.

Назначение и область применения

Корпус компьютерной розетки Modul45, DTS-2C RW1 используется для монтажа двух портов RJ45 в стационарных системах передачи данных. Подходит для установки в стены, перегородки, шкафы и кабель-каналы. Применяется в офисах, учебных заведениях, центрах обработки данных, на производственных участках с необходимостью точечного подключения сетевых устройств — коммутаторов, принтеров, терминалов, камер наблюдения.

Технические характеристики

• Габариты: 45 × 45 × 26 мм
• Количество разъёмов: 2 (для модулей RJ45)
• Направление выхода кабеля: наклонный — снижает изгиб провода и уменьшает риск повреждения жил
• Материал корпуса: поликарбонат — прочный, огнеупорный, устойчив к механическим нагрузкам
• Степень защиты IP: IP20 — защита от доступа пальцев и крупных предметов, не предназначена для влажных сред
• Цвет: белый, матовая поверхность — не бликует, легко сочетается с интерьером
• Тип крепления: защелкивание — фиксация в монтажной коробке без инструментов
• Способ монтажа: внутренний — устанавливается в подготовленную нишу
• Модульное исполнение: да — совместим с модулями стандарта Modul45
• Размер монтажного отверстия: 19,30 × 14,80 мм — для прямой фиксации телекоммуникационных модулей
• Этикетка: с полем для надписи — позволяет помечать порты для удобства эксплуатации
• Количество модулей: 0 — корпус является пустым элементом, требует установки отдельных модулей RJ45

Совместимость и монтаж

Корпус Modul45, DTS-2C RW1 совместим со всеми стандартными телекоммуникационными модулями, соответствующими формату Modul45 (например, OBO, Legrand, Schneider Electric). Для монтажа:

• Вырезается отверстие в стене или кабель-канале размером 45×45 мм
• В корпус вставляются два модуля RJ45 через центральное отверстие 19,30×14,80 мм
• Корпус вводится в проём до щелчка — фиксация происходит за счёт пластиковых защёлок
• Кабели подводятся снизу под углом — благодаря наклонному выходу, не требуется дополнительный радиус изгиба

Поддерживает как вертикальный, так и горизонтальный монтаж. Установка возможна в металлические и пластиковые кабель-каналы с подходящим размером.

Безопасность и стандарты

Изготовлен из самозатухающего поликарбоната, соответствует требованиям UL94 V-0 по огнестойкости. Соответствует классу категории 6 для передачи данных до 250 МГц. Степень защиты IP20 обеспечивает безопасность при использовании внутри помещений, но не защищает от влаги, пыли или внешних воздействий — не применяется вне зданий или в сырых помещениях.

Преимущества

• Наклонный выход кабеля — снижает напряжение на жилах, продлевает срок службы кабеля
• Фиксация защелками — быстрый монтаж без винтов, не требует инструментов
• Матовая поверхность — не царапается визуально, не оставляет следов от пальцев
• Поле для этикетки — упрощает маркировку портов, особенно в сложных системах
• Совместимость с любыми модулями Modul45 — можно заменить или обновить интерфейсы без замены всего корпуса

Ограничения применения

• Не предназначен для наружной установки — IP20 не защищает от воды и пыли
• Не работает автономно — требует установки отдельных модулей RJ45 (не включены в комплект)
• Не подходит для высокочастотных применений выше 250 МГц — ограничен классом категории 6
• Запрещён монтаж в местах с постоянным контактом с жидкостями, паром или агрессивными химикатами

Примеры использования

• Установка в офисной перегородке — два порта для подключения рабочих мест
• Монтаж в серверном шкафу — для подключения сетевых устройств в пределах одной стойки
• Обустройство кабель-канала в учебном классе — несколько корпусов для подключения ПК и проекторов
• Производственный участок — точки подключения терминалов управления на линии сборки

Практические советы

• Перед монтажом проверьте, что глубина ниши достаточна для размещения корпуса + модулей (минимум 30 мм)
• Выбирайте модули RJ45 с экранированием (S/FTP) для работы в условиях электромагнитных помех
• Не используйте силу при вставке модулей — они должны входить свободно; если есть трудности — проверьте соответствие размеров
• При групповой установке нескольких корпусов выравнивайте их по уровню — это важно для эстетики и удобства обслуживания
• Для долговечности не затягивайте кабели слишком сильно — сохраните минимальный радиус изгиба 4–5 см
