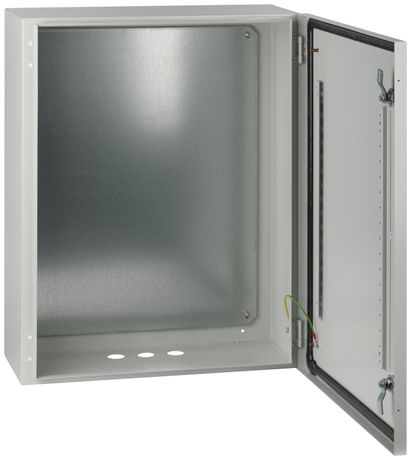

Корпус металлический ЩМП-65.50.22 ЭРА OPTIMA c.6.5.2_5 (650х500х220) У2 IP54 - Б0061603

Корпус металлический ЩМП-65.50.22 650х500х220 У2 IP54 серый от бренда ЭРА - это прочный шкаф с монтажной панелью для защиты электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061603 подходит для монтажа в помещениях и на открытых площадках, где требуется надежная защита от внешних воздействий.

Назначение и область применения

Корпус ЩМП-65.50.22 используется для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления и других компонентов систем распределения электроэнергии. Подходит для установки в цехах, на производственных линиях, в насосных станциях, на объектах ЖКХ и коммунальной инфраструктуре. Благодаря степени защиты IP54, ЩМП-65.50.22 можно применять в помещениях с повышенной влажностью и частичным воздействием пыли, а также на улице под навесом.

Технические характеристики

• Размеры: 650×500×220 мм - оптимальный формат для компактного размещения аппаратов до 400 А.
• Материал: сталь толщиной 1 мм, сварная конструкция методом многоточечной сварки - повышает жесткость и долговечность.
• Степень защиты: IP54 - защита от пыли (не полностью герметично, но препятствует проникновению пыли в количестве, нарушающем работу) и от брызг воды со всех направлений.
• Покрытие: эпоксидно-полиэфирное порошковое, цвет 7035 RAL (серый) - устойчиво к механическим повреждениям, химическим веществам и УФ-лучам.
• Ударопрочность: IK08 - выдерживает удар энергией 5 Дж (эквивалент 1,25 кг, падающего с 40 см).
• Количество кабельных вводов: 5 - готовые отверстия для пропуска кабелей, требуют установки фитингов самостоятельно.
• Монтажная панель: да, из оцинкованной стали толщиной 0,8–1,5 мм, с усиленными точками крепления - позволяет легко крепить DIN-рейки и оборудование.
• Замок: есть - обеспечивает безопасность доступа, совместим с типовыми замками на 6–8 мм.
• Тип двери: одинарная, съемная и перенавешиваемая - удобство обслуживания и монтажа.
• Герметизация: двухкомпонентный уплотнитель по контуру двери - снижает риск попадания влаги и пыли внутрь.
• Класс защиты: I - заземление корпуса обязательно через контактную пластину.

Совместимость и монтаж

ЩМП-65.50.22 рассчитан на открытую установку - крепится к стене или полу с помощью болтов. Для монтажа используйте анкеры подходящего диаметра (минимум M8). Монтажная панель уже установлена внутри, поэтому не требуется ее самостоятельная сборка. Кабельные вводы не оборудованы вставками - необходимо приобрести и установить соответствующие кабельные вводы (например, с резьбой G½" или G¾") в зависимости от диаметра провода. Размеры позволяют разместить до 12–15 стандартных модулей на DIN-рейке (по 17,5 мм каждый). Нулевые и заземляющие шины рекомендуется крепить к специальным кронштейнам на задней стенке или к самому корпусу через заземляющий винт.

Безопасность и стандарты

Корпус ЩМП-65.50.22 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2 для низковольтных распределительных устройств. Класс защиты I обязывает использовать заземляющий проводник, подключаемый к специально предусмотренному контакту на корпусе. Порошковое покрытие не содержит свинца и фталатов, что делает изделие экологически безопасным. Ударопрочность IK08 соответствует уровню защиты от случайных ударов инструментом или предметами.

Преимущества

• Жесткая сварная конструкция предотвращает деформацию при нагрузке и вибрации.
• Съемная дверь с возможностью перенавешивания упрощает монтаж в ограниченном пространстве.
• Z-профили на дверях позволяют дополнительно крепить легкие элементы (индикационные лампы, кнопки) без сверления.
• Высокая стойкость покрытия к коррозии продлевает срок службы даже в агрессивных средах.
• Имеются все необходимые отверстия для кабелей - не требуется доработка корпуса.

Ограничения применения

• Не предназначен для постоянного прямого воздействия дождя или струй воды - IP54 не является водонепроницаемостью.
• Внутренняя глубина 0 мм указывает на то, что корпус не имеет внутреннего отступа - все оборудование монтируется строго на монтажную панель, без свободного пространства за ней.
• Нет встроенных терморегуляторов, вентиляторов или нагревателей - при температурных перепадах требуется внешнее решение.
• Не подходит для взрывоопасных зон (Zone 1/2) - отсутствует класс защиты Ex.
• Количество кабельных вводов ограничено - при большом числе входящих кабелей потребуется дополнительное сверление.

Примеры использования

• Щит управления насосной станцией в канализационном коллекторе.
• Распределительный щит на участке конвейера в пищевой промышленности.
• Автоматический щит для системы освещения во дворе или на парковке.
• Шкаф контроля HVAC-системы в административном здании.
• Распределительный пункт для группового питания станков в цехе.

Практические советы

• Перед монтажом проверьте соответствие посадочных отверстий на стене и габаритов корпуса - размеры 650×500 мм требуют минимум 700×550 мм свободного места вокруг.
• Используйте кабельные вводы с резьбой G½" для медных кабелей до 16 мм2; для более крупных - G¾".
• При установке в холодных регионах - убедитесь, что внутри не образуется конденсат. Можно добавить маломощный нагреватель или вентилятор.
• При необходимости увеличения числа кабельных вводов - просверливайте отверстия только в местах, не пересекающих ребра жесткости корпуса.
• ЩМП-65.50.22 - это модель серии ЭРА OPTIMA. Все изделия этой серии совместимы по крепежу и дизайну - можно собирать комплексные решения из нескольких корпусов.
