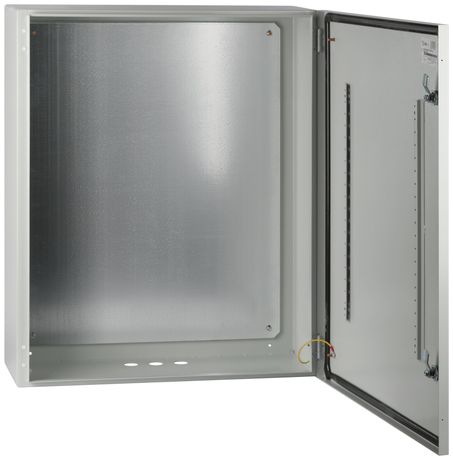

Корпус металлический ЩМП-80.65.25 ЭРА OPTIMA c.8.6.2_5 (800х650х250) У2 IP54 - Б0061604

Корпус металлический ЩМП-80.65.25 (800х650х250) У2 IP54 от бренда ЭРА - это прочный шкаф для монтажа электрооборудования в условиях повышенной запыленности и влажности. Артикул б0061604 подходит для открытой установки в промышленных и коммерческих объектах, где требуется защита от внешних воздействий.

Назначение и область применения

Корпус ЩМП-80.65.25 (800х650х250) У2 IP54 предназначен для размещения низковольтного оборудования: автоматических выключателей, контакторов, реле, устройств управления и других компонентов систем распределения электроэнергии. Подходит для установки на стену в цехах, на конвейерах, в насосных станциях, пунктах управления и других местах с возможным попаданием пыли и брызг воды. Шкаф не предназначен для наружной установки под открытым небом или в зонах с постоянным воздействием прямых струй воды.

Технические характеристики

• Размеры: 800×650×250 мм (высота × ширина × глубина)
• Материал корпуса: сталь с толщиной стенок 1,2 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не проникает в достаточных количествах для нарушения работы) и от брызг воды со всех направлений
• Индекс ударопрочности: IK08 - выдерживает удар энергией до 5 Дж (эквивалент 0,5 кг, падающего с 1 м)
• Класс защиты: I - наличие заземляющего контакта
• Цвет: 7035 RAL (серый матовый)
• Покрытие: лакированное эпоксидно-полиэфирное порошковое - устойчиво к механическим повреждениям и химическим воздействиям
• Количество кабельных вводов: 5 - предварительно подготовленные отверстия для фиксации кабельных вводов (входы не оборудованы вставками - требуют самостоятельной комплектации)
• Наличие замка: да - одноключевой механизм для безопасности доступа
• Наличие монтажной панели: да - из оцинкованной стали, толщиной 0,8–1,5 мм, с возможностью крепления DIN-рейки и оборудования
• Способ монтажа: открытая установка - крепление на стену через отверстия в задней стенке
• Тип двери: одинарная, съемная и перенавешиваемая (можно поменять сторону открывания)
• Герметизация двери: двухкомпонентный уплотнитель - обеспечивает долговечную герметичность
• Количество модулей: 0 - не рассчитан на стандартные DIN-модули, монтаж осуществляется напрямую на панель
• Внутренняя глубина: 0 мм - указание некорректно; фактическая внутренняя глубина соответствует габариту 250 мм минус толщина стенок (~225 мм свободного пространства)

Совместимость и монтаж

Корпус ЩМП-80.65.25 (800х650х250) У2 IP54 совместим с любым оборудованием, которое можно закрепить на плоской монтажной панели. Для установки используйте болты M6 или аналогичные крепежи через отверстия в задней стенке. Кабельные вводы необходимо докупить отдельно - в комплекте они не предусмотрены. Перенавешивание двери выполняется легко: достаточно снять петли, перевернуть дверь и смонтировать заново. Убедитесь, что при монтаже сохраняется минимальный зазор вокруг корпуса для теплоотвода и обслуживания.

Безопасность и стандарты

Шкаф соответствует требованиям ГОСТ Р 51321.1-2007 (IEC 61439-1) для низковольтных распределительных устройств. Класс защиты I гарантирует надежное заземление корпуса. Индекс IK08 подтверждает соответствие уровню механической стойкости, необходимому для промышленных условий. Лакированное покрытие не содержит свинца и фталатов, безопасно для рабочих помещений.

Преимущества

• Жесткая сварная конструкция - исключает деформацию при нагрузках и вибрациях
• Съемная и перенавешиваемая дверь - удобство при обслуживании и монтаже в ограниченном пространстве
• Z-профиль на двери - позволяет дополнительно крепить элементы управления без сверления
• Высокая степень защиты IP54 - подходит для сырых и пыльных помещений
• Корпус из российской стали - устойчив к коррозии при правильной эксплуатации
• Двухкомпонентный уплотнитель - долговечен, не трескается при температурных перепадах

Ограничения применения

• Не предназначен для установки на улице - не защищен от прямого дождя, снега и UV-излучения
• Отсутствуют готовые кабельные вводы - необходимо докупать и монтировать самостоятельно
• Внутренняя глубина 250 мм ограничивает использование крупногабаритных аппаратов (например, частотных преобразователей)
• Нет встроенных терморегуляторов или вентиляции - при высокой тепловой нагрузке требуется принудительное охлаждение
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты Ex

Примеры использования

• Щит управления конвейерной линией на пищевом производстве
• Распределительный щит на насосной станции водоснабжения
• Корпус для автоматики системы вентиляции в цеху
• Пункт управления освещением в складском комплексе
• Аппаратный шкаф для PLC и реле в машиностроительном цехе

Практические советы

• Перед монтажом проверьте, чтобы отверстия под кабельные вводы были точно расположены под нужные трубки - лучше использовать вводы с резьбой G½" или G¾"
• При использовании DIN-реек выбирайте модели с креплением на саморезы, так как панель не имеет стандартных крепежных пазов
• Для увеличения срока службы в условиях высокой влажности периодически протирайте уплотнитель сухой тканью
• Не затягивайте крепеж слишком сильно - тонкая сталь (1,2 мм) может деформироваться
• При необходимости удлинения проводов внутри корпуса оставляйте запас длины - не менее 150 мм - для последующего обслуживания
• Щит ЩМП-80.65.25 (800х650х250) У2 IP54 от ЭРА хорошо сочетается с другими изделиями серии OPTIMA - при замене или расширении системы можно сохранить единый стиль исполнения
