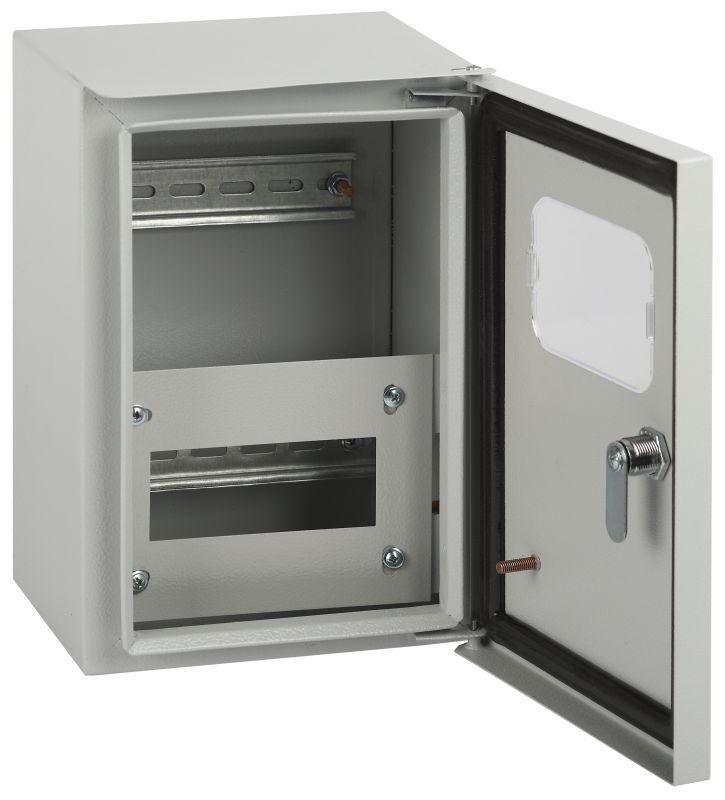

Корпус металлический навесной SIMPLE ЩУ-1Н-6 (ЩУРН) (290х190х145) IP54 У2 серый | Б0061042 ЭРА

Корпус металлический навесной ЩУ-1Н-6 (ЩУРН) (290х190х145) IP54 У2 серый от бренда ЭРА - это готовый щит учетно-распределительный для монтажа счетчиков, автоматических выключателей и других модульных устройств в помещениях с повышенной влажностью или запыленностью. Артикул б0061042 подходит для бытовых, коммерческих и производственных объектов.

Назначение и область применения

Корпус ЩУ-1Н-6 используется для сборки распределительных щитов напряжением до 400 В. Он защищает внутренние устройства от внешних воздействий и обеспечивает безопасность пользователей от случайного контакта с токоведущими частями. Подходит для установки в жилых домах, офисах, магазинах, спортзалах и цехах. Особенно эффективен там, где требуется контроль электроэнергии через счетчики и защита от перегрузок и КЗ.

Технические характеристики

• Габариты: 290×190×145 мм - компактный размер для ограниченного пространства;
• Степень защиты: IP54 - устойчив к пыли и брызгам воды с любого направления;
• Материал: сталь с эпоксидно-полиэфирным порошковым покрытием RAL 7035 (серый);
• Количество модулей DIN: 6 - позволяет установить до шести стандартных автоматов или другого оборудования;
• Количество рядов: два - удобная организация компонентов по уровням;
• DIN-рейка: встроена - фиксирует модульные устройства без дополнительных креплений;
• Место под счетчик: есть - специальная панель для установки электросчетчика;
• Смотровое окошко: да - позволяет считывать показания счетчика без открывания крышки;
• Крышка: закрытого типа, откидная - обеспечивает доступ к оборудованию при открытой дверце;
• Замок: да, с двумя ключами - предотвращает несанкционированный доступ;
• Класс климатического исполнения: У2 - рассчитан на работу при температуре от −25C до +40C и относительной влажности до 80%;
• Гарантия от сквозной коррозии: 15 лет - благодаря качественному покрытию;
• Гарантийный срок эксплуатации: 1 год.

Совместимость и монтаж

Корпус ЩУ-1Н-6 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (например, автоматы, УЗО, реле). Монтаж выполняется накладным способом - к стене с помощью анкеров или саморезов. Также возможна частичная встраиваемая установка, когда часть корпуса утоплена в стену для более аккуратного вида. Перед монтажом проверьте посадочные отверстия и глубину стены - корпус требует минимум 145 мм свободного пространства назад. Не забудьте использовать изолирующие прокладки при работе с металлическими поверхностями.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 400 В. Защита IP54 снижает риск повреждения оборудования из-за пыли и влаги. Наличие замка и смотрового окошка исключает необходимость постоянного вскрытия щита, что снижает вероятность травм при обслуживании. Корпус выполнен из стали, обеспечивающей механическую прочность и долговечность даже при ударных нагрузках.

Преимущества

• Жесткая сварная конструкция - не деформируется при длительной эксплуатации;
• Высококачественное порошковое покрытие - устойчиво к царапинам, химическим веществам и коррозии;
• Встроенная DIN-рейка и место под счетчик - экономят время при сборке;
• Откидная крышка с замком - удобство обслуживания и защита от постороннего доступа;
• Смотровое окошко - возможность контролировать показания счетчика без демонтажа;
• Поддержка различных типов счетчиков - гибкость при замене или модернизации системы учета.

Ограничения применения

• Не предназначен для установки вне помещений - хотя IP54 защищает от брызг, он не герметичен и не выдерживает прямые осадки или длительное воздействие воды;
• Не рекомендован для мест с температурой ниже −25C или выше +40C - выход за пределы класса У2 может вызвать отказ материалов;
• Объем 6 модулей - недостаточен для сложных систем с большим количеством устройств; для больших нагрузок нужен щит большего размера;
• Стальной корпус тяжелее пластикового - требует надежного крепления к несущей стене.

Примеры использования

• Вводный щит в квартире - установка одного счетчика и двух автоматов на освещение и розетки;
• Щит управления в малом офисе - три автомата на оборудование, один на кондиционер, счетчик учета;
• Производственный участок - распределение питания на станки с использованием УЗО и счетчика;
• Спортивный зал - учет расхода электроэнергии с возможностью пломбирования для контроля.

Практические советы

• Перед монтажом убедитесь, что стена выдержит вес корпуса - с учетом оборудования масса может достигать 8–10 кг;
• При установке счетчика используйте только те модели, которые подходят по габаритам к отведённому месту - проверьте размеры перед покупкой;
• Для увеличения срока службы регулярно протирайте поверхность от пыли и влаги - особенно в условиях производства;
• Храните ключи от замка в надежном месте - потеря обоих ключей затруднит доступ к оборудованию;
• Если планируете будущее расширение - выбирайте расположение рядом с дополнительным пространством для нового щита.
