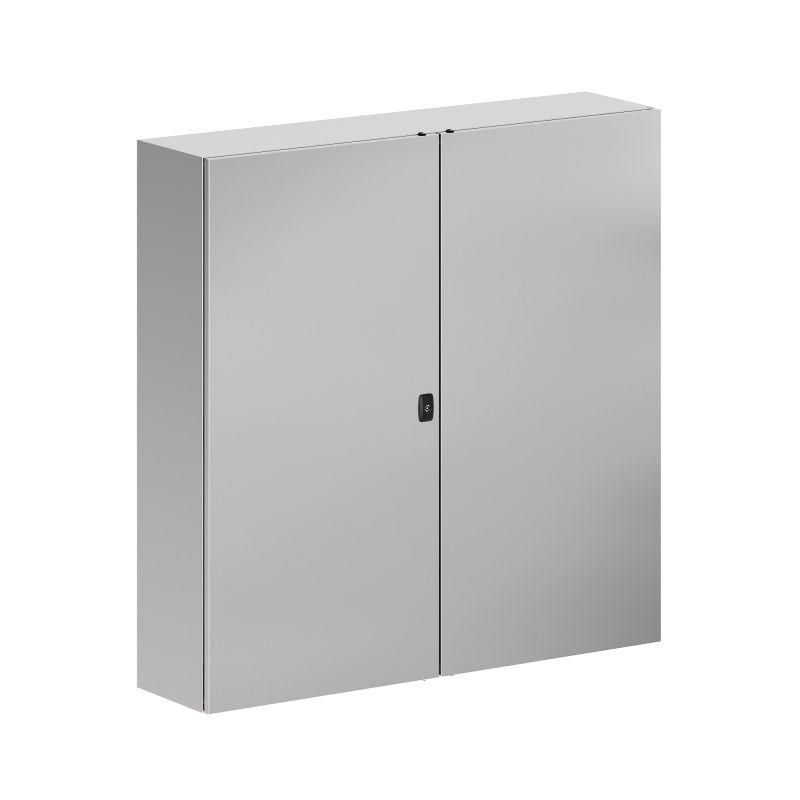

Корпус навесной STH с М/П двустворчатой дверью, нержавеющая сталь AISI304, ВхШхГ 1200x1200x300 мм, без фланца - R5STH12123-304 ДКС

Корпус навесной с монтажной панелью двухдверный из нержавеющей стали AISI304 ВхШхГ 1200x1200x300 мм, без фланца - надёжная защита для электронного оборудования в сложных условиях. Бренд DKC (ДКС) предлагает эту модель в серии RAM block, артикул r5sth12123-304, для установки в агрессивных средах - от морских побережий до промышленных цехов.

Назначение и область применения

Этот корпус предназначен для размещения аппаратуры управления, коммутационных устройств, модулей автоматизации и распределительных элементов. Подходит для внешних и внутренних установок в местах с повышенной влажностью, воздействием солёного тумана, химических паров, пыли и перепадов температур. Применяется на объектах энергетики, водоснабжения, портовых сооружениях, пищевой и химической промышленности.

Технические характеристики

• Размеры: 1200×1200×300 мм (высота × ширина × глубина)
• Материал корпуса и дверей: нержавеющая сталь AISI 304, толщина 1,5 мм
• Монтажная панель: оцинкованная сталь, толщина 2,5 мм, с двунаправленной разметкой
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Запирание: двухдверная система с застекленными и вентилируемыми дверями
• Уплотнение: литой вспененный силикон - герметичное, долговечное, устойчиво к старению
• Климатические исполнения: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и тропическом климате
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Группа горючести: НГ - негорючий материал
• Поверхность: необработанная - сохраняет естественную фактуру нержавеющей стали

Совместимость и монтаж

Корпус навесной с монтажной панелью двухдверный из нержавеющей стали AISI304 ВхШхГ 1200x1200x300 мм, без фланца допускает несколько способов установки:

• Настенное крепление - через предварительно просверленные отверстия в боковых стенках
• Крепление на столбе - предусмотрено специальные крепёжные проушины
• Напольная установка - возможно при использовании опорной рамы (не входит в комплект)
• Установка в стену - требует подготовки ниши соответствующих габаритов
• Соединение в ряд - позволяет объединить несколько корпусов по вертикали или горизонтали для формирования единой системы

Монтажная панель имеет готовую разметку под DIN-рейки и крепёж, что ускоряет сборку внутри корпуса. Отсутствие фланца упрощает монтаж на ровную поверхность, но требует точного выравнивания.

Безопасность и стандарты

Корпус соответствует требованиям международных норм по защите от внешних воздействий. IP55 обеспечивает безопасную работу даже при прямом попадании воды, например, при мойке оборудования. IK10 гарантирует устойчивость к механическим повреждениям - важный фактор на производстве. Климатические исполнения УХЛ1 и ОМ2/ОМ3 подтверждают соответствие ГОСТ 15150. Сейсмостойкость 9 баллов делает возможным применение в сейсмоопасных регионах. Материалы не поддерживают горение - группа НГ снижает риск возгорания.

Преимущества

• АISI 304 - устойчив к коррозии в солёной, химической и влажной среде, служит десятилетиями
• Двухдверная конструкция - удобство доступа к оборудованию с обеих сторон, особенно при плотной компоновке
• Защита IP55 + IK10 - сочетание высокой степени защиты и удара, редко встречается в этом классе корпусов
• Вентилируемые и застекленные двери - позволяют контролировать температуру и визуально отслеживать состояние оборудования без вскрытия
• Система заземления в комплекте - исключает необходимость самостоятельной прокладки провода
• Соединение в ряд - экономит место и упрощает масштабирование системы

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP55 не заменяет IP67/IP68
• Отсутствуют встроенные терморегуляторы или вентиляторы - при высокой теплонагрузке требуется внешнее охлаждение
• Не рекомендован для установки в зонах с частыми взрывоопасными выбросами - не взрывозащищён
• Необрезанная поверхность требует осторожного обращения - возможны царапины при транспортировке
• Напольная установка невозможна без дополнительных опор - в комплекте нет основания

Примеры использования

• Электрощитовая на причале - защита от солёного тумана и влаги
• Контрольный щит на химзаводе - устойчивость к кислотным и щелочным парам
• Автоматизация насосной станции - работа в условиях высокой влажности
• Распределительный пункт на автостоянке - защита от пыли, дождя и случайных ударов
• Система управления лифтом в прибрежном здании - совместимость с климатом ОМ3

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепёж совпадали с конструкцией стены или столба - корпус весит более 50 кг
• Используйте антивандальные болты при установке на открытых площадках
• При соединении нескольких корпусов в ряд соблюдайте минимальный зазор 50 мм между ними для теплоотвода
• Не закрывайте вентилируемые двери полностью - они нужны для циркуляции воздуха
• Проверяйте целостность силиконового уплотнителя каждые 6–12 месяцев - особенно после зимнего периода
• Для обслуживания оборудования используйте обе двери - так легче работать с крупными модулями
• Артикул r5sth12123-304 - единственная модель в серии RAM block с этими габаритами и материалом; другие размеры имеют другой артикул
