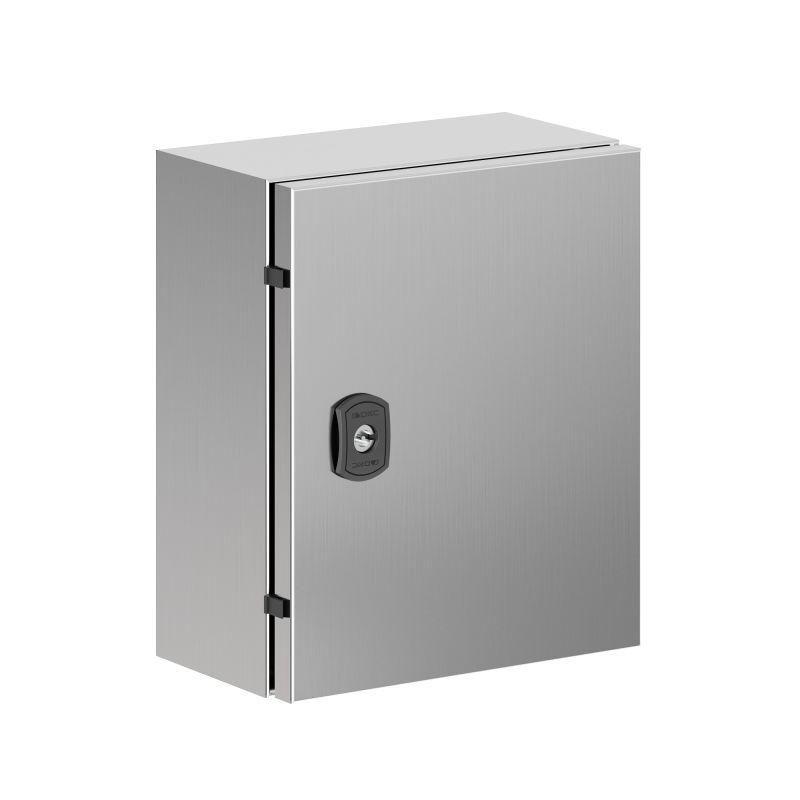

Корпус навесной STH с М/П из нержавеющей cтали AISI304 ВхШхГ 300x250x150 мм, без фланца | R5STH0391-304 DKC ДКС

Корпус навесной из нержавеющей стали AISI304 ВхШхГ 300x250x150 мм, без фланца серии STH DKC - герметичный металлический кожух для защиты электронного оборудования в сложных условиях: на улице, в помещениях с повышенной влажностью или агрессивными средами. Артикул r5sth0391-304 подходит для монтажа в промышленных системах автоматизации и энергораспределения.

Назначение и область применения

Корпус предназначен для размещения устройств управления, коммуникационного оборудования, модулей автоматики и силовой аппаратуры там, где важна надёжная защита от внешних воздействий. Подходит для установки в местах с высокой влажностью, морским туманом, химическими выбросами, пылевыми и солевыми осадками. Применяется на объектах: портовых терминалов, водоочистных сооружений, пищевых производств, тепловых пунктах, наружных щитовых площадках.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 (1.4301), толщина стенок 1,5 мм - устойчив к коррозии даже в солёной и химической среде.
• Размеры: 300×250×150 мм (высота × ширина × глубина) - компактный формат для ограниченного пространства.
• Степень защиты: IP66 - полностью защищён от пыли и мощных струй воды с любого направления.
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза, падающего с 40 см).
• Климатические классы: УХЛ1, ОМ2, ОМ3 - работает при температуре от −40C до +40C, в условиях повышенной влажности и атмосферного давления.
• Группа горючести: НГ - материал не поддерживает горение.
• Сейсмостойкость: 9 баллов по шкале MSK-64 - сохраняет целостность при сильных землетрясениях.
• Монтажная плата: из оцинкованной стали толщиной 1,8 мм - позволяет жестко закрепить оборудование внутри корпуса.
• Дверь: одна, реверсивная, застеклёная, вентилируемая - обеспечивает доступ к оборудованию, видимость состояния и естественную циркуляцию воздуха.
• Уплотнение: литой вспененный силикон - долговечный, эластичный, не трескается при перепадах температур.
• Поверхность: необработанная - без покраски, сохранена натуральная фактура стали; возможна последующая обработка по требованию.
• Крепление: возможность настенного, напольного и на столбовом монтаже - универсальное решение для любых условий установки.
• Соединение в ряд: да - несколько корпусов можно расположить рядом без потери степени защиты.
• Комплектация: корпус, дверь, монтажная плата, поворотный замок (1 шт.), комплект заземления без проводов.

Совместимость и монтаж

Корпус легко монтируется на вертикальную поверхность, опору или основание. Для настенной установки используются предварительно подготовленные отверстия в боковых стенках. Крепление на столб возможно через нижние крепёжные проушины. Монтажная плата имеет стандартные отверстия под DIN-рейку и болты M4–M6. Открытый задний люк позволяет выводить кабели снизу или сзади. Соединение в ряд выполняется путём плотного прилегания корпусов друг к другу - уплотнители обеспечивают сохранение IP66 между соседними единицами. Перед монтажом проверьте совпадение посадочных отверстий с вашими крепёжными элементами.

Безопасность и стандарты

Изделие соответствует требованиям IEC 62208 (для корпусов электротехнических устройств) и EN 60529 (классификация степеней защиты). Сертифицировано на работу в экологически опасных зонах. Горючесть исключена благодаря материалу НГ. Заземление осуществляется через контактные планки на раме корпуса - необходимо самостоятельно проложить заземляющий проводник от точки заземления к контакту на корпусе.

Преимущества

• Высокая стойкость к коррозии - срок службы превышает аналоги из обычной стали в 3–5 раз.
• Защита IP66+IK10 - гарантирует работоспособность в самых суровых условиях, включая мойку водой.
• Реверсивная дверь - удобство обслуживания с любой стороны.
• Вентилируемая и застеклённая дверь - контроль работы оборудования без вскрытия корпуса.
• Сейсмостойкость 9 баллов - безопасность в регионах с активной сейсмикой.
• Поддержка группового монтажа - экономия места и времени при масштабировании системы.

Ограничения применения

• Не предназначен для постоянного погружения в жидкости - IP66 не равен IP68.
• Не рекомендован для установки в зонах с прямым воздействием открытого пламени или сварочных процессов - хотя материал НГ, он не рассчитан на высокую температуру выше 150 C длительное время.
• Не содержит внутренней теплоизоляции - при значительном нагреве оборудования требуется принудительная вентиляция.
• Комплект заземления не включает провода - их нужно приобрести отдельно и правильно подключить.
• Необработанная поверхность - при использовании в декоративных зонах потребуется дополнительная отделка (полировка, оксидирование).

Примеры использования

• Щит управления насосной станцией на берегу моря - защита от солёного тумана.
• Автоматический контроллер влаго- и пароперегрева в мясокомбинате - устойчивость к моющим средствам и влажности.
• Распределительный пункт на железнодорожной платформе - прочность против механических ударов и вибраций.
• Аксессуары для АСУ ТП на нефтебазе - работа в агрессивной химической среде.
• Наружный ящик связи на крыше здания - сочетание защиты, вентиляции и возможности крепления на трубе.

Практические советы

• Перед установкой проверьте, что внутреннее оборудование не превышает габариты корпуса - учтите высоту монтажной плиты и свободное пространство вокруг компонентов.
• Для лучшей вентиляции используйте встроенные отверстия в двери - не закрывайте их изнутри кабелями или пластиковыми деталями.
• При монтаже на столб используйте антивандальные крепления - корпус весит около 8–10 кг, нужна надёжная фиксация.
• Чтобы продлить жизнь уплотнителю, периодически протирайте его сухой мягкой тканью - особенно после мытья водой под давлением.
• При необходимости увеличения степени защиты - допускается установка дополнительных силиконовых колец на кабельные вводы, но не изменяйте заводские отверстия.
• Артикул r5sth0391-304 совместим с другими изделиями серии STH DKC - все компоненты имеют одинаковые крепёжные и уплотнительные решения.
