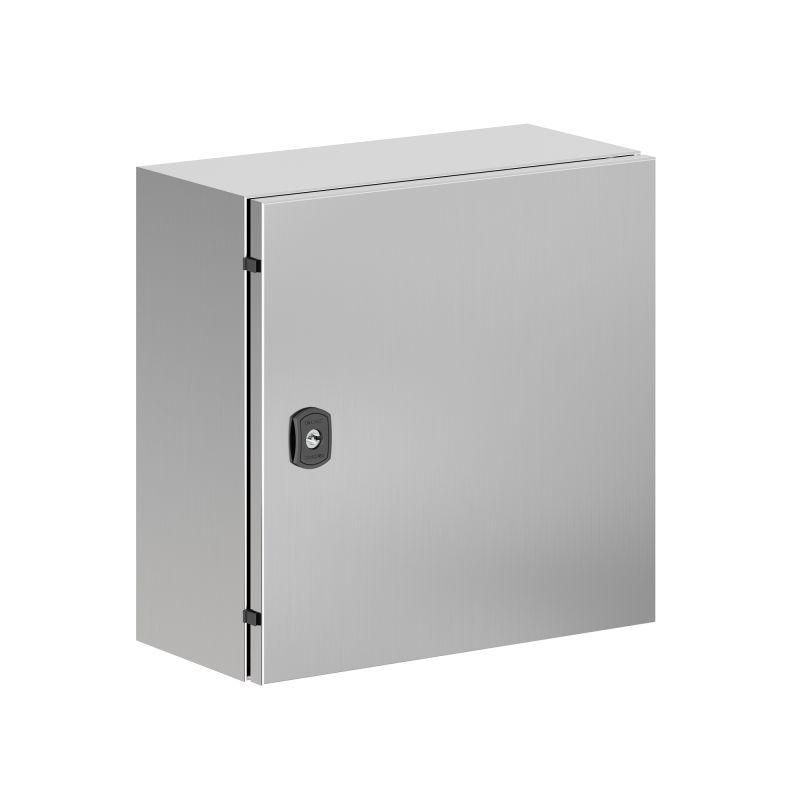

Корпус навесной STH с М/П из нержавеющей cтали AISI304 ВхШхГ 400x400x200 мм, без фланца | R5STH0442-304 DKC ДКС

Корпус навесной STH с монтажной панелью из нержавеющей стали AISI304, размеры 400x400x200 мм, без фланца, серия DKC — прочный и герметичный кожух для оборудования автоматизации и распределения энергии, рассчитанный на жесткие условия эксплуатации. Бренд DKC предлагает эту модель как надежное решение для внешних и агрессивных сред, где важна долговечность и защита от коррозии.

Назначение и область применения

Корпус навесной STH предназначен для установки внутри или снаружи зданий там, где требуется защита от влаги, пыли, химических воздействий и механических ударов. Подходит для размещения коммутационных устройств, реле, модулей управления, клеммных колодок и других элементов систем автоматизации. Часто используется на промышленных объектах: насосных станциях, очистных сооружениях, портах, пищевых производствах, наружных щитах связи и в районах с морским климатом.

Технические характеристики

• Материал корпуса и двери: нержавеющая сталь AISI 304 (толщина 1,5 мм)
• Монтажная панель: оцинкованная сталь (толщина 1,8 мм)
• Размеры: 400×400×200 мм (высота × ширина × глубина)
• Степень защиты: IP66 — полная защита от пыли и мощного струйного водяного потока
• Ударопрочность: IK10 — выдерживает удар энергией до 20 Дж (эквивалент 5 кг, падающего с 40 см)
• Запирание: один поворотный замок
• Дверь: реверсивная, с возможностью застекления и вентиляционными отверстиями
• Защита от коррозии: класс НГ (не горючий материал), климатические исполнения УХЛ1, ОМ2, ОМ3
• Сейсмостойкость: до 9 баллов по шкале MSK-64
• Поверхность: необработанная (естественная фактура нержавеющей стали)
• Уплотнение двери: литой вспененный силикон

Совместимость и монтаж

Корпус навесной STH можно устанавливать несколькими способами: настенно, на столб, напольно или встроить в стену. Для этого предусмотрены подготовленные места для крепежа. Монтажная панель позволяет легко фиксировать оборудование внутреннего устройства. Корпусы одной серии можно соединять в ряд — удобно для создания протяжённых щитовых решений. Крепёж и провода заземления в комплект не входят — их необходимо приобрести отдельно.

Безопасность и стандарты

• IP66 — соответствие IEC 60529
• IK10 — соответствие IEC 62262
• Сейсмостойкость соответствует требованиям MSK-64
• Климатические исполнения УХЛ1, ОМ2, ОМ3 — подходят для холодного, влажного и тропического климата
• Группа горючести НГ — материал не поддерживает горение

Преимущества

• Высокая коррозионная стойкость благодаря нержавеющей стали AISI 304 — особенно важно в условиях солёного воздуха или химической агрессии
• Уплотнение из вспененного силикона обеспечивает длительную герметичность без деформаций
• Изготовление двери с двойным функционалом: можно выбрать вариант с застеклением для визуального контроля или с вентиляцией для лучшего теплообмена
• Реверсивная дверь — позволяет открывать её влево или вправо, что упрощает доступ в ограниченном пространстве
• Сейсмостойкость и ударопрочность делают корпус пригодным для регионов с повышенной сейсмической активностью

Ограничения применения

• Не рекомендован для постоянного погружения в воду — IP66 не гарантирует герметичность при длительном контакте с жидкостью
• Не имеет встроенного терморегулирования; при температуре выше +50 °C требует дополнительной вентиляции или охлаждения
• Монтажная панель выполнена из оцинкованной стали — не подходит для прямого крепления чувствительного оборудования, восприимчивого к гальванической коррозии, без изоляции
• Отсутствуют встроенные кабельные вводы — их нужно устанавливать дополнительно
• Не предусмотрен вывод для кабелей через заднюю стенку — все вводы должны проходить через боковые или нижние стороны

Примеры использования

• Щит управления насосной станцией в прибрежной зоне
• Распределительный щит на фасаде пищевого цеха с частой мойкой
• Автоматический контроллер освещения на улице в городе с высокой влажностью
• Контрольный пункт системы видеонаблюдения на морском причале
• Объединённая система из нескольких корпусов STH, установленных в ряд на опоре

Практические советы

• Перед монтажом проверьте посадочные отверстия — они совпадают с типовыми размерами кронштейнов для навесных щитов
• При использовании вентилируемой двери убедитесь, что отверстия не направлены прямо на источник загрязнения (например, на трубопровод с паром)
• Для кабельных вводов используйте стандартные вводы M20/M25 — они хорошо сочетаются с этим корпусом
• При установке в стену учтите, что глубина 200 мм требует минимум 220–230 мм свободного пространства за стеной
• Артикул r5sth0442-304 — единственный в серии DKC с такими габаритами и материалом; аналоги имеют другие размеры или материалы
• Не забудьте закрепить заземление — даже при наличии металлического корпуса, провод заземления должен быть подключён к клемме внутри
