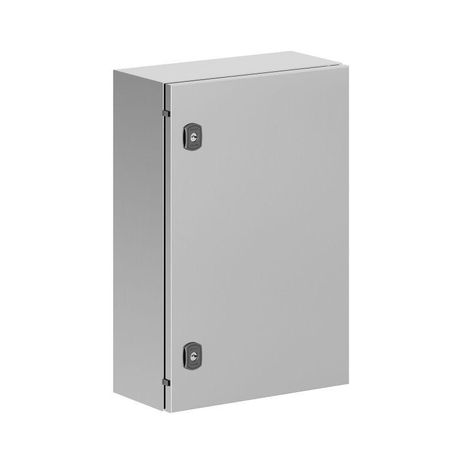

Корпус навесной STH с М/П из нержавеющей cтали AISI316 ВхШхГ 600x400x200 мм, без фланца | R5STH0642-316 DKC ДКС

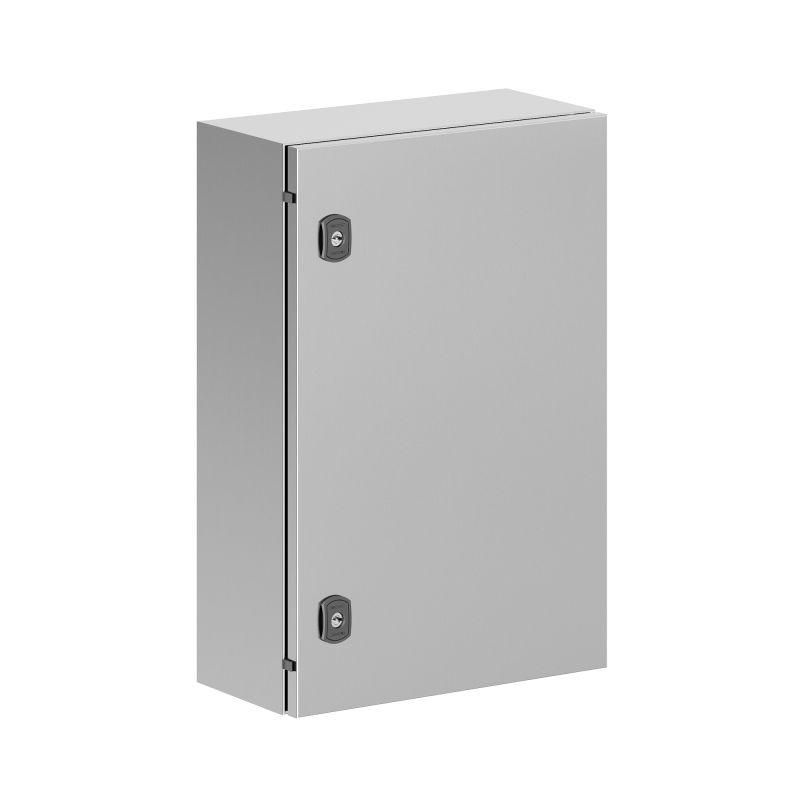

Корпус навесной из нержавеющей стали AISI316 ВхШхГ 600x400x200 мм, без фланца серии STH DKC - герметичный металлический кожух для защиты электронного и электромеханического оборудования в агрессивных условиях. Артикул r5sth0642-316 подходит для монтажа на столбах, стенах и в нишах, особенно там, где важна стойкость к коррозии и механическим воздействиям.

Назначение и область применения

Корпус навесной из нержавеющей стали AISI316 ВхШхГ 600x400x200 мм, без фланца серии STH DKC предназначен для размещения устройств автоматизации, управления, распределения электроэнергии и связи. Подходит для установки в местах с повышенной влажностью, солевым туманом, химическими выбросами и на открытом воздухе. Часто используется в портовых зонах, на промышленных объектах, в пищевой и химической промышленности, на морских платформах и в городских сетях наружного освещения.

Технические характеристики

• Материал корпуса и двери: нержавеющая сталь AISI 316 (1.4401), толщина 1,5 мм
• Размеры: 600×400×200 мм (высота × ширина × глубина)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж
• Сейсмостойкость: 9 баллов по шкале MSK-64
• Климатическое исполнение: УХЛ1, ОМ2, ОМ3 - для работы в холодном, влажном и тропическом климате
• Группа горючести: НГ - не поддерживает горение
• Крепление: навесное, настенное, напольное, на столбе
• Количество дверей: одна, реверсивная (можно открывать влево или вправо)
• Замки: два поворотных, с возможностью запирания
• Монтажная плата: из оцинкованной стали, толщина 1,8 мм
• Уплотнение двери: литой вспененный силикон
• Отделка поверхности: необработанная - матовая, без покрытия
• Дверь: со стеклом и вентиляционными отверстиями
• Задняя дверь: есть - позволяет доступ к тыльной стороне корпуса
• Возможность соединения в ряд: да - можно монтировать несколько корпусов рядом без потери защиты

Совместимость и монтаж

Корпус навесной из нержавеющей стали AISI316 ВхШхГ 600x400x200 мм, без фланца серии STH DKC совместим с любым оборудованием, которое поместится внутри габаритов 600×400×200 мм. Монтажная плата уже установлена - её можно использовать для крепления DIN-рейки, модульных аппаратов и клеммных колодок. Для установки на столб или стену используются предварительно подготовленные отверстия в боковых стенках. Крепёж не входит в комплект - необходимо выбрать болты/шурупы подходящего типа и длины. Возможна установка в стену - требуется вырезать проём по периметру корпуса. Соединение в ряд выполняется через боковые грани - между корпусами остаётся минимальный зазор, сохраняющий степень защиты IP66.

Безопасность и стандарты

Корпус соответствует требованиям EN 62208 (для корпусов электротехнических устройств) и EN 60529 (классификация IP). Ударопрочность IK10 подтверждает соответствие IEC 62262. Климатические исполнения УХЛ1, ОМ2, ОМ3 обеспечивают работу при температуре от −40C до +40C и влажности до 100%. Горючесть класса НГ исключает распространение пламени при возгорании внутреннего оборудования. Сейсмостойкость 9 баллов делает корпус пригодным для регионов с активной сейсмикой.

Преимущества

• АISI 316 - самая стойкая к коррозии нержавеющая сталь среди популярных марок; идеально для морского и химического окружения
• Вспененный силиконовый уплотнитель обеспечивает долговечную герметичность даже после многократных циклов открывания
• Реверсивная дверь - удобство при монтаже в ограниченных пространствах
• Наличие стекла на двери позволяет визуальный контроль состояния оборудования без вскрытия
• Вентилируемая дверь снижает риск перегрева при работе в жарком климате
• Задняя дверь упрощает обслуживание кабельных вводов и задних панелей
• Способность соединяться в ряд - экономия места и единый внешний вид при групповой установке

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP66 не равен IP68
• Не имеет встроенных терморегуляторов или вентиляторов - при высоких тепловыделениях требует внешнего охлаждения
• Необработанная поверхность - не имеет антикоррозийного покрытия сверх материала, поэтому при повреждении царапинами возможна локальная коррозия
• Отсутствуют кабельные вводы - их нужно устанавливать дополнительно
• Комплект заземления без проводов - потребуется прокладка заземляющего провода самостоятельно
• Высота 600 мм ограничивает использование крупногабаритных устройств - проверьте габариты оборудования перед заказом

Примеры использования

• Электрощит управления насосной станцией на берегу моря
• Распределительный щит наружного освещения в промзоне с химическими выбросами
• Щит автоматики конвейера на пищевом предприятии с частыми мойками
• Контрольный пункт системы видеонаблюдения на крыше здания в соленом воздухе
• Объединённая группа корпусов для PLC-устройств на нефтеплатформе

Практические советы

• Перед монтажом проверьте, что оборудование внутри не превышает глубину 200 мм - иначе будет мешать закрыванию двери
• Используйте кабельные вводы с IP66 - чтобы не нарушить целостность защиты
• При установке на столб используйте антивандальные крепления - корпус тяжёлый (более 15 кг)
• При соединении нескольких корпусов в ряд соблюдайте рекомендованное расстояние между ними - минимум 10–15 мм для вентиляции
• Проверяйте состояние уплотнителя каждые 6–12 месяцев - особенно в соленом воздухе
• Для заземления проложите медный провод сечением не менее 6 мм2 от корпуса к контуру заземления
• Не применяйте агрессивные чистящие средства - достаточно мыльного раствора и мягкой губки
