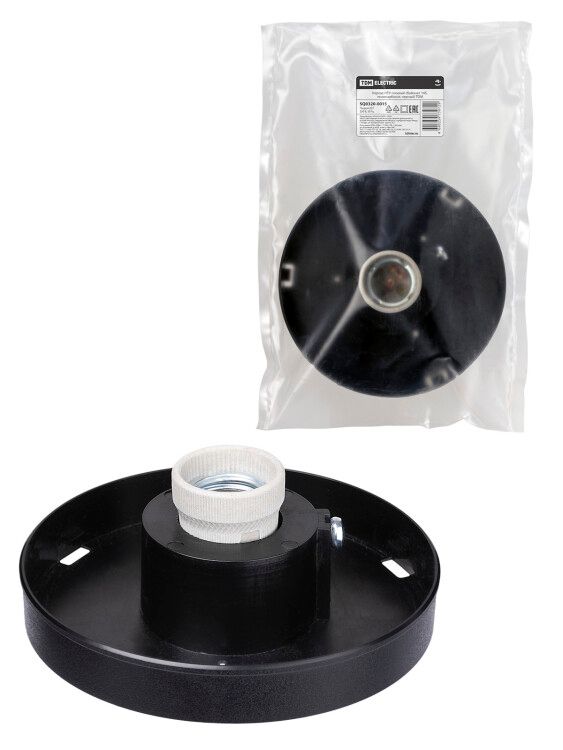

Корпус НТУ плоский (байонет 145, поликарбонат, черный) | SQ0320-0015 TDM

Корпус НТУ плоский (байонет 145, поликарбонат, черный) от TDM ELECTRIC — это герметичная оболочка для настольных и столбиковых светильников, рассчитанная на работу с лампами E27 до 100 Вт. Артикул sq0320-0015 подходит для монтажа в условиях сухих помещений и закрытых территорий.

Назначение и область применения

Корпус НТУ плоский используется для сборки завершающих элементов осветительных устройств — таких как садовые, парковые или придомовые светильники-столбики. Он служит основой для крепления лампы, обеспечивает механическую защиту и фиксацию проводки. Подходит для замены повреждённых корпусов в существующих светильниках того же типа. Применяется там, где нужна простая, надёжная и недорогая конструкция без требований к защите от воды или пыли.

Технические характеристики

• Номинальное напряжение: 220–230 В AC
• Мощность лампы: до 100 Вт (поддерживается лампа накаливания или энергосберегающая)
• Цоколь: E27
• Диаметр корпуса: 150 мм
• Посадочный диаметр: 60 мм (для крепления на опору)
• Материал корпуса: поликарбонат (черный цвет)
• Степень защиты IP20: защита от крупных частиц, но не от воды и пыли
• Класс защиты: II (двойная изоляция, заземление не требуется)
• Количество полюсов: 2
• Способ подключения: винтовые клеммы
• Тип проводки: оконечная (провод вводится и закрепляется в конце корпуса)
• Тип монтажа: венчающий (устанавливается сверху на опору, как торшер)
• ПРА не требуется — совместим с лампами без внешнего балласта
• Количество ламп: одна

Совместимость и монтаж

Корпус НТУ плоский совместим со всеми лампами E27 мощностью до 100 Вт. Для установки необходимо использовать опору с наружным диаметром 60 мм — именно такой посадочный размер предусмотрен конструкцией. Монтаж выполняется путём вставки корпуса на вершину опоры и фиксации через внутреннюю резьбу или штыревое соединение (не указано в спецификации, поэтому проверьте совместимость с вашей опорой). Кабель заводится через заднее отверстие и зажимается винтовыми клеммами внутри корпуса. Убедитесь, что жилы зачищены на 8–10 мм и плотно затянуты — слабый контакт вызывает перегрев.

Безопасность и стандарты

Корпус соответствует классу защиты II — двойной изоляции, что исключает необходимость подключения к заземлению. Это снижает риск поражения током даже при повреждении изоляции. Однако степень защиты IP20 означает, что корпус не предназначен для открытого монтажа под дождём, во влажных помещениях или на улице без дополнительной защиты. Не используйте его в местах с высокой запылённостью или возможным попаданием жидкости.

Преимущества

• Высокая прочность поликарбоната — устойчив к ударным нагрузкам и деформациям
• Простота монтажа: винтовые клеммы позволяют быстро подключить провода без инструментов
• Стандартный цоколь E27 — легко найти замену лампе
• Чёрный цвет корпуса маскирует загрязнения и выглядит эстетично в садовой среде
• Низкая масса — удобен для установки на высокие опоры

Ограничения применения

• Не допускается использование в условиях повышенной влажности, на улице без крышки или в помещениях с постоянными брызгами
• IP20 не защищает от пыли — не применяйте в промышленных зонах с большим количеством пыли
• Срок службы указывается как 10 часов — это не срок жизни самого корпуса, а гарантия на лампу, которая в него устанавливается; сам корпус рассчитан на многолетнюю эксплуатацию
• Не подходит для LED-ламп с активным охлаждением — корпус не имеет теплоотводящих каналов
• Не совместим с галогенными лампами выше 100 Вт — возможен перегрев и деформация

Примеры использования

• Светильники-столбики в парках и дворах с деревянными или металлическими опорами диаметром 60 мм
• Замена старого корпуса в уличном светильнике, который потерял герметичность, но сохранил целостную опору
• Садовые декоративные светильники на террасах, где есть навес или крыша
• Освещение входных групп в зданиях с контролируемым микроклиматом

Практические советы

• Перед установкой проверьте, чтобы диаметр опоры точно соответствовал 60 мм — слишком маленький или большой размер приведёт к плохому креплению
• Используйте только лампы с номиналом ≤100 Вт — превышение мощности вызовет перегрев и трещины в пластике
• При подключении проводов не перетягивайте винты — можно повредить клеммы
• Рекомендуется периодически проверять состояние контактов — особенно после зимних месяцев, когда температурные перепады усиливают окисление
• Этот корпус не является водонепроницаемым — если нужна защита от дождя, выбирайте модели с IP65 или выше
