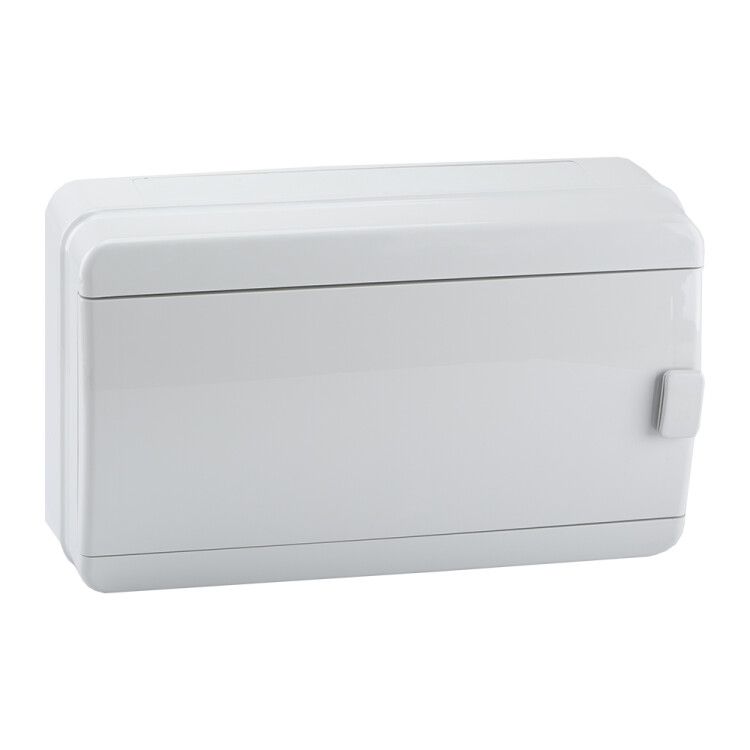

Корпус пластиковый P-BNN-3-18 IP65 от КЭАЗ - это навесной распределительный щит из прочного ABS-пластика с защитой IP65, предназначенный для монтажа внутренних компонентов управления и автоматизации в условиях повышенной запыленности и влажности. Артикул 117969 соответствует серии OptiBox P и рассчитан на открытую установку в промышленных и коммерческих объектах.

Назначение и область применения

Корпус пластиковый P-BNN-3-18 IP65 предназначен для размещения электромонтажных элементов: автоматических выключателей, контакторов, реле, устройств защиты и других компонентов до 18 модулей. Подходит для использования в качестве распределительного щита в системах автоматизации, на станках, конвейерах, насосных станциях и в помещениях с умеренной влажностью. Благодаря защите IP65, его можно устанавливать в зонах с риском попадания воды, пыли или агрессивных сред - например, на производстве, в цехах, на улице под навесом или в подъездах.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды под давлением;
• Ширина: 408 мм (соответствует 18 модулям стандарта DIN);
• Высота: 245 мм;
• Глубина: 153 мм; глубина монтажа - 67 мм (расстояние от передней плоскости до задней стенки внутри корпуса);
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к химическим воздействиям и перепадам температур;
• Цвет: 7035 RAL - серый матовый;
• Тип крышки: одна дверца с замком, обеспечивает доступ к оборудованию без демонтажа;
• DIN-рейка: есть - стандартная 35 мм, позволяет фиксировать оборудование по ГОСТ/IEC;
• Монтажная панель: есть - жесткая основа для крепления тяжелых компонентов вне рейки;
• Количество рядов: один - однорядная компоновка;
• Климатическое исполнение: УХЛ3 - работает при температурах от −25C до +40C, допускает влажность до 95% при 25C;
• Напряжение: 220 В - указывает на классификацию по рабочему напряжению, не является пределом для подключения оборудования;
• Способ монтажа: открытая установка - крепится на стену с помощью кронштейнов или болтов через отверстия в боковых стенках;
• Комплектность: некомплектный - корпус поставляется без внутреннего оборудования, DIN-рейки и крепежа (их необходимо докупить отдельно).

Совместимость и монтаж

Корпус пластиковый P-BNN-3-18 IP65 совместим со всеми типами стандартного оборудования на 18 модулей. Для монтажа используйте крепеж M4–M6 (не входит в комплект). Открытая установка требует ровной вертикальной поверхности - лучше всего подходят бетонные, кирпичные или металлические стены. Перед установкой проверьте, что глубина корпуса (153 мм) не препятствует открыванию дверцы и свободному доступу к клеммам. Монтажную панель можно использовать для крепления трансформаторов, блоков питания или других габаритных устройств, которые нельзя закрепить на DIN-рейке.

Безопасность и стандарты

Корпус соответствует требованиям IEC 62208 и ГОСТ Р 50030.2, применяемым к распределительным щитам. Защита IP65 гарантирует безопасность при случайном контакте с водой или пылью. Напряжение 220 В указано как условная классификация - фактический уровень напряжения определяется установленными аппаратами. Корпус не проводит ток, поэтому служит дополнительной защитой от поражения электрическим током. Все материалы - самозагасающие, соответствуют нормам UL94 V-0.

Преимущества

• ABS-пластик обеспечивает долгий срок службы даже при частых перепадах температур и механических нагрузках;
• Наличие монтажной панели и DIN-рейки в одном корпусе повышает гибкость сборки;
• Закрывающаяся дверь с замком снижает риск несанкционированного доступа;
• Защита IP65 делает возможным использование в сложных условиях без дополнительных кожухов;
• Серия OptiBox P от КЭАЗ - проверенная временем линейка, известная надежностью и точностью геометрии.

Ограничения применения

• Не предназначен для установки в местах постоянного прямого воздействия дождя, сильного потока воды или подводных условий - IP65 не обеспечивает погружение;
• Работает только в рамках климатического исполнения УХЛ3 - при температурах ниже −25C или выше +40C возможны деформация или потеря герметичности;
• Корпус не имеет встроенных вентиляционных каналов - при большом тепловыделении оборудования требуется внешнее охлаждение или принудительная вентиляция;
• Некомплектность - все крепеж, DIN-рейка, заземление и оборудование должны быть приобретены отдельно.

Примеры использования

• Распределительный щит на входе в производственный участок с автоматизированными станками;
• Щит управления насосной группой в канализационной станции;
• Коробка для реле и контакторов на улице под навесом в торговом комплексе;
• Аварийный щит освещения в подземном паркинге;
• Контрольный пункт для системы видеонаблюдения в офисном здании.

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под крепеж совпадали с толщиной стены - глубина корпуса 153 мм требует минимум 100 мм свободного пространства за ним;
• Используйте термостойкие кабельные вводы (например, KPT-16) для сохранения степени защиты IP65 после прокладки проводов;
• DIN-рейка в этом корпусе - стандартная, совместима с любыми изделиями от Schneider, ABB, Legrand, IEK и других производителей;
• При использовании в холодных условиях (ближе к −25C) избегайте резких ударов по корпусу - ABS становится более хрупким;
• Для удобства обслуживания рекомендуется оставить не менее 50 см свободного пространства спереди.
