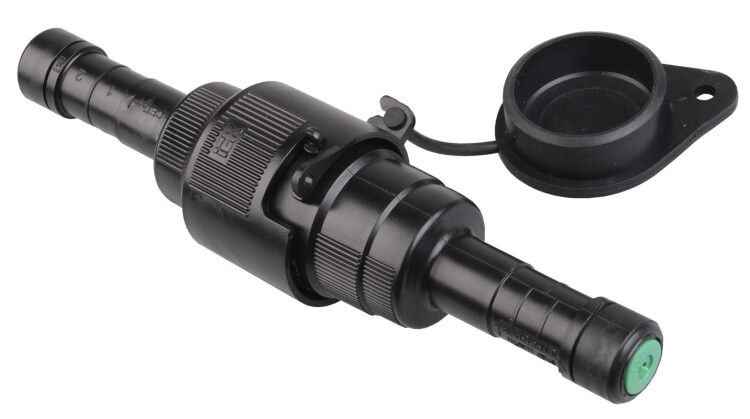

Корпус предохранительной вставки КПВ 16-16 (CCFBD 16-16) 6-16 мм² IEK UZK-26-S16-S16

Корпус предохранительной вставки КПВ 16-16 от IEK предназначен для безопасного монтажа и замены предохранителей в сетях с рабочим током до 60 А. Артикул uzk-26-s16-s16 обеспечивает надёжную защиту оборудования от перегрузок и коротких замыканий, особенно в условиях открытых установок.

Назначение и область применения

Корпус предохранительной вставки КПВ 16-16 используется для фиксации и защиты предохранительных вставок типоразмером 22×58 мм. Он применяется в распределительных устройствах, щитах, на линиях питания станков, насосов, конвейеров и других промышленных устройств. Подходит для установки на столбах, в шкафах и на открытом воздухе благодаря защите от внешних воздействий.

Технические характеристики

• Тип изделия: корпус предохранителя
• Размер вставки: 22 × 58 мм
• Диапазон сечений провода: 6–16 мм2
• Количество полюсов: 1
• Количество жил: 1
• Максимальный рабочий ток: 60 А (при отключении под нагрузкой)
• Герметизация: испытана на 6 кВ под водой в течение 30 минут
• Материал корпуса: УФ-стойкий полимер
• Срок службы: 40 лет

Совместимость и монтаж

Корпус предохранительной вставки КПВ 16-16 совместим с любыми предохранительными вставками соответствующего типоразмера 22×58 мм. Для подключения используются опрессовочные контакты - достаточно одной матрицы для зажима провода сечением 6–16 мм2. Монтаж выполняется путём механического закрепления на поверхности (не требует специальных крепёжных элементов). Герметизирующая заглушка устанавливается после отключения линии для защиты входного контакта от влаги и пыли.

Безопасность и стандарты

Корпус предохранительной вставки КПВ 16-16 прошёл проверку на герметичность при напряжении 6 кВ в водной среде - это гарантирует сохранение изоляционных свойств даже при длительном воздействии влаги. Полимерная оболочка устойчива к ультрафиолету, что делает изделие пригодным для наружной установки. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока.

Преимущества

• Возможно отключение и подключение линии под нагрузкой до 60 А - снижает время простоев при обслуживании.
• УФ-стойкий материал корпуса - не выгорает и не трескается на солнце.
• Заглушка обеспечивает дополнительную защиту от влаги и грязи при отключённой линии.
• Однократная опрессовка - простой и быстрый способ подключения без необходимости в нескольких инструментах.
• Длительный срок службы - 40 лет - снижает частоту замены и затраты на обслуживание.

Ограничения применения

• Не предназначен для работы при температурах ниже -40 C - не указано в документации, но полимер может стать хрупким при экстремальном холоде.
• Поддерживает только однополюсные вставки - нельзя использовать для трёхфазных цепей без комплекта из трёх корпусов.
• Не имеет встроенного механизма автоматического отключения - требуется внешний предохранитель.
• Не рекомендован для помещений с высокой концентрацией агрессивных газов или паров - материал не рассчитан на химическую стойкость.

Примеры использования

• Защита силового кабеля на воздушной ЛЭП перед вводом в промышленный объект.
• Установка в распределительном щите на производстве для защиты одного двигателя.
• Временная защита на строительной площадке при подключении временных электросетей.
• Контроль мощности на участках с ограниченной нагрузкой - например, в системах освещения или автономных насосах.

Практические советы

• Перед монтажом убедитесь, что сечение кабеля попадает в диапазон 6–16 мм2 - меньшие или большие провода могут вызвать перегрев или плохой контакт.
• При опрессовке используйте только подходящую матрицу - некорректный инструмент повредит контакт и снизит надёжность.
• Обязательно устанавливайте герметизирующую заглушку после отключения линии - это предотвращает пробой через влагу.
• Проверяйте целостность корпуса перед каждым обслуживанием - трещины или деформации могут нарушить изоляцию.
• Артикул uzk-26-s16-s16 - единственный вариант в линейке IEK с таким сочетанием характеристик; аналоги других брендов могут отличаться по размеру или методу крепления.
