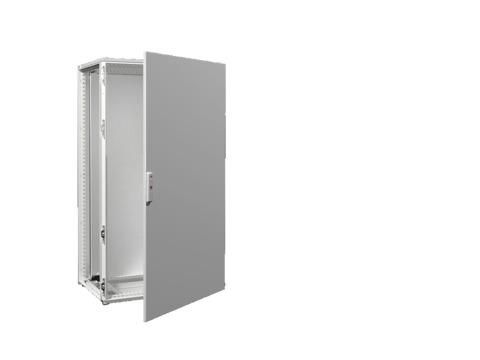

Распределительный шкаф VX 800x1400x500 мм, IP55 RITTAL 8845000

Шкаф Rittal VX 8845000 - распределительный шкаф из стали с регулируемой монтажной платой, предназначенный для установки коммутационного оборудования в условиях повышенной запыленности и влажности. Подходит для промышленных объектов, где требуется надежная защита электрооборудования от внешних воздействий.

Назначение и область применения

Шкаф Rittal VX 8845000 предназначен для компактного размещения силового и управляющего оборудования: автоматических выключателей, контакторов, частотных преобразователей, реле и других устройств до 1000 В. Его используют в цехах, на насосных станциях, в системах управления технологическими процессами, на конвейерах и в других местах с высокой степенью загрязнения. Класс защиты IP55 позволяет применять шкаф во внутренних помещениях с возможным попаданием воды и пыли, а также на открытых площадках при условии защиты от прямого дождя.

Технические характеристики

• Размеры: 800×1400×500 мм (ширина × высота × глубина)
• Материал корпуса: сталь 1,5 мм, дверь - 2,0 мм
• Покрытие: порошковое, цвет 7035 RAL (серый)
• Степень защиты: IP55 - защита от пыли и струй воды с любого направления
• Ударопрочность: IK10 - устойчив к механическим ударам до 20 Дж
• Номинальное напряжение: 1000 В
• Номинальный ток: 1000 А
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, в зонах с повышенной влажностью
• Монтажная пластина: регулируемая по высоте, с шагом фиксации 20 мм
• Монтажные шины: две шины типа TS 18×38 мм для крепления DIN-рейки
• Способ установки: напольный
• Соединяемость в ряд: да - можно соединить несколько шкафов по бокам

Совместимость и монтаж

Шкаф Rittal VX 8845000 рассчитан на монтаж на ровную горизонтальную поверхность. Для установки требуются четыре точки крепления через отверстия в основании. Шкаф оснащен двумя монтажными шинами TS 18×38 мм - они позволяют легко закрепить DIN-рейки с оборудованием. Монтажная плита имеет возможность вертикальной регулировки, что удобно при сборке с различной высотой модулей. Дверь - правосторонняя, но может быть переставлена на левую сторону без дополнительных деталей. Возможна последовательная установка нескольких шкафов в один ряд за счет совпадающих габаритов и наличия соединительных элементов.

Безопасность и стандарты

Шкаф соответствует ГОСТ Р 51321.1-2007 - требованиям к распределительным шкафам низковольтного оборудования. Конструкция обеспечивает безопасную работу при номинальном напряжении до 1000 В и токе до 1000 А. Ударопрочность IK10 гарантирует сохранность внутреннего оборудования даже при случайных ударах инструментом или предметами. Замок с двойной бородкой 3 мм предотвращает неквалифицированный доступ.

Преимущества

• Регулируемая монтажная пластина - позволяет точно позиционировать оборудование по высоте
• Порошковое покрытие - устойчиво к коррозии, царапинам и химическим воздействиям
• Высокая степень защиты IP55 и IK10 - снижает риск отказов из-за пыли, влаги и механических повреждений
• Возможность соединения в ряд - экономит место и упрощает организацию групповой системы
• Переставляемая дверь - адаптируется под расположение шкафа в помещении

Ограничения применения

Шкаф не предназначен для установки вне помещений под открытым небом - хотя он защищён от брызг, длительное воздействие прямого дождя, снега или сильного ветра может нарушить герметичность. Не рекомендуется использовать в средах с агрессивными химикатами (например, кислотами, щелочами) - порошковое покрытие не обеспечивает полную химическую стойкость. Также шкаф не является взрывозащищённым - не применяется в зонах с опасностью взрыва газов или пыли (Zone 1/21).

Примеры использования

• Распределительный шкаф на участке конвейера в пищевой промышленности
• Центральный пункт управления насосной станцией с частотниками
• Щит автоматизации в цехе с высокой запылённостью (цемент, металлургия)
• Аппаратный пункт для питания промышленных роботов

Практические советы

• При проектировании учтите посадочные размеры оборудования - максимальная глубина шкафа 500 мм, поэтому устройства с большей глубиной не поместятся
• Используйте монтажные шины TS 18×38 мм для крепления DIN-реек - они уже установлены, не нужно докупать кронштейны
• При соединении нескольких шкафов в ряд проверьте совпадение отверстий для болтов - все модели серии VX имеют стандартизованные места крепления
• Не забудьте предусмотреть проводку через кабельные вводы - в комплекте они не указаны, их необходимо выбрать отдельно
• При транспортировке используйте рым-болты - они служат точками подъёма, чтобы избежать деформации корпуса
