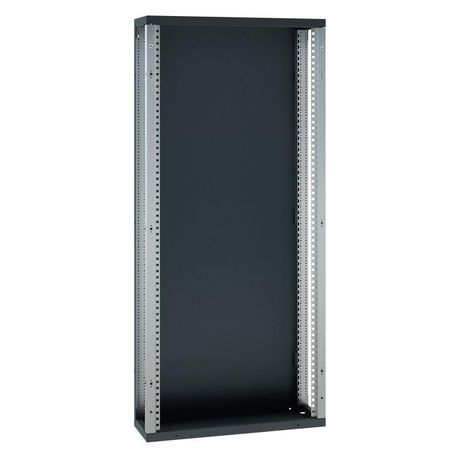

Шкаф 36M 1800мм XL3S 630 Leg 337593 Legrand

Шкаф распределительный 36M 1800 мм XL3S 630 от Legrand — это прочный металлический корпус для установки коммутационного оборудования в помещениях с умеренной средой. Шкаф распределительный 36M 1800 мм XL3S 630 предназначен для организации внутреннего монтажа автоматических выключателей, контакторов и других устройств в системах распределения электроэнергии.

Назначение и область применения

Шкаф распределительный 36M 1800 мм XL3S 630 используется для размещения силового и управления оборудованием в промышленных и коммерческих объектах. Подходит для монтажа в цехах, на складах, в насосных станциях и других местах, где требуется надёжная защита электронных компонентов от внешних воздействий. Благодаря навесному способу монтажа, его можно устанавливать на стену в зонах с ограниченным пространством.

Технические характеристики

• Высота: 1800 мм
• Материал корпуса: сталь
• Покрытие: порошковая окраска, цвет 7016 (серый)
• Степень защиты: IP30 — защита от твердых предметов крупнее 2,5 мм, но не от воды
• Тип изделия: каркас шкафа (без дверей и элементов внутри)
• Наличие монтажной панели: да — позволяет фиксировать оборудование на стандартных DIN-рейках
• Способ монтажа: навесной

Совместимость и монтаж

Шкаф распределительный 36M 1800 мм XL3S 630 совместим со всеми типами модульного оборудования, установленного на DIN-рейке. Монтаж осуществляется на вертикальную поверхность с помощью крепёжных отверстий в боковых стенках. Для обеспечения жесткости рекомендуется использовать минимум два крепления на высоте 1/3 и 2/3 от нижней части шкафа. Учитывайте габариты устанавливаемого оборудования — максимальная глубина внутреннего пространства соответствует стандартным требованиям для серий XL3 S.

Безопасность и стандарты

Шкаф распределительный 36M 1800 мм XL3S 630 соответствует требованиям к механической защите согласно степени IP30. Это означает, что он предохраняет внутренние компоненты от случайного прикосновения к токоведущим частям и попадания твёрдых предметов, но не рассчитан на работу во влажной среде или под дождём. Применение вне помещений требует дополнительной защиты.

Преимущества

• Усиленная стальная конструкция обеспечивает долговечность даже при нагрузках и вибрациях
• Порошковое покрытие устойчиво к царапинам и коррозии в условиях сухих помещений
• Интегрированная монтажная панель снижает время сборки и повышает точность расположения аппаратов
• Совместимость с серией XL3 S от Legrand — возможность замены и расширения системы без переделок

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP30 не защищает от влаги
• Не имеет встроенных дверей, замков или вентиляции — эти элементы необходимо докупать отдельно
• Подходит только для навесного монтажа; не предусматривает напольную установку
• Работает только в температурном диапазоне, допустимом для внутренних помещений (обычно +5°C до +40°C)

Примеры использования

• Распределительный щит на входе в производственный участок
• Щит управления конвейерной линией
• Центральный пункт распределения питания для группы станков
• Аппаратный шкаф в системе автономного освещения

Практические советы

• Перед монтажом проверьте соответствие размеров внутреннего пространства шкафа распределительного 36M 1800 мм XL3S 630 количеству и габаритам устанавливаемых модулей
• Для удобства обслуживания используйте двери и светильники из серии XL3 S — они совпадают по дизайну и креплениям
• При использовании в пыльных помещениях регулярно проводите профилактическую очистку — хотя IP30 защищает от крупной пыли, скопление её между дверью и рамой может нарушить герметичность
• Не перегружайте монтажную панель — суммарный вес оборудования не должен превышать 50 кг
