Шкаф 24M 1950мм XL3S 630 Leg 337602 Legrand

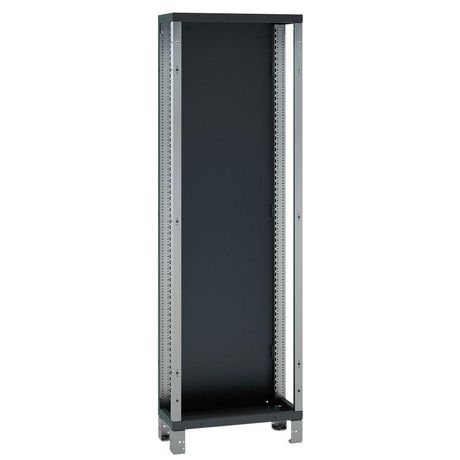

Шкаф распределительный 24 модуля 1950 мм XL3S 630 от Legrand - это прочный металлический корпус для компактного размещения автоматических выключателей, УЗО и других устройств в распределительных щитах. Модель из серии XL3 S предназначена для внутренней установки в помещениях с контролируемой средой, например, в офисах, жилых домах и на объектах коммерческой недвижимости.

Назначение и область применения

Шкаф распределительный 24 модуля 1950 мм XL3S 630 предназначен для сборки силовых и осветительных распределительных щитов. Он позволяет организовать порядок в проводке, обеспечить доступ к аппаратам защиты и упростить обслуживание. Подходит для установки в местах, где требуется надежная фиксация до 24 стандартных модулей (по 17,5 мм каждый) - например, для группового учета электроэнергии, управления светом или защиты бытовых цепей.

Технические характеристики

• Тип изделия: каркас шкафа - без крышки и боковых стенок, требует самостоятельной комплектации
• Высота: 1950 мм - позволяет разместить длинную последовательность модулей
• Количество модулей: 24 (стандартные DIN-модули шириной 17,5 мм)
• Материал: сталь - обеспечивает механическую прочность и долговечность
• Покрытие: порошковая окраска RAL 7016 (серый антрацит) - устойчиво к царапинам и коррозии
• Степень защиты IP30 - защищает от твердых предметов крупнее 2,5 мм, но не от воды и пыли
• Способ монтажа: навесной - крепится к стене с помощью кронштейнов или отверстий в задней части
• Наличие монтажной панели: да - предварительно установленная стальная планка для фиксации DIN-рейки

Совместимость и монтаж

Шкаф распределительный 24 модуля 1950 мм XL3S 630 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа используйте саморезы M4–M6 через отверстия в задней стенке. Учитывайте, что высота 1950 мм требует точного выравнивания при креплении - рекомендуется использовать уровень. Кабельные вводы не предусмотрены - их необходимо устанавливать дополнительно, согласно проекту.

Безопасность и стандарты

Изделие соответствует требованиям EN 61439-1 и EN 60670-1 для распределительных щитов. Степень защиты IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение допускается только во внутрипомещенческом исполнении. Напряжение работы не ограничено конструкцией - зависит от установленных аппаратов.

Преимущества

• Унифицированная конструкция - легко заменяется на аналогичные модели серии XL3 S
• Порошковое покрытие снижает риск повреждений при транспортировке и монтаже
• Чёткая разметка для расположения модулей ускоряет сборку
• Готовая монтажная панель экономит время на установке DIN-реек

Ограничения применения

• Не подходит для улицы, сырых помещений, подвалов - IP30 не защищает от влаги
• Не имеет встроенных вводов кабелей - требуются дополнительные элементы
• Не рассчитан на установку крупногабаритных аппаратов (например, больших АВ или преобразователей частоты) без проверки габаритов
• Работает только с однополюсными и двухполюсными модульными устройствами - не поддерживает трёхполюсные устройства большого формата

Примеры использования

• Щит освещения в многоквартирном доме - управление этажными группами
• Распределительный щит в офисе - защита розеточных и осветительных контуров
• Аппаратный шкаф на производстве - контроль питания маломощных станков
• Автоматизация систем безопасности - питание сигнализаций, видеонаблюдения

Практические советы

• Перед монтажом проверьте, чтобы глубина шкафа позволяла свободно открывать дверцы всех установленных устройств
• Для удобства обслуживания оставляйте минимум 100 мм свободного места сверху и снизу
• При использовании нескольких шкафов XL3 S 630 - соблюдайте единый цветовой стандарт (RAL 7016) для эстетики и унификации
• Не забудьте закрепить заземляющий проводник к специальному болту на раме - он есть в каждом шкафе
• Эта модель - часть серии XL3 S от Legrand; все комплектующие (двери, рейки, крепления) взаимозаменяемы между моделями этой серии
