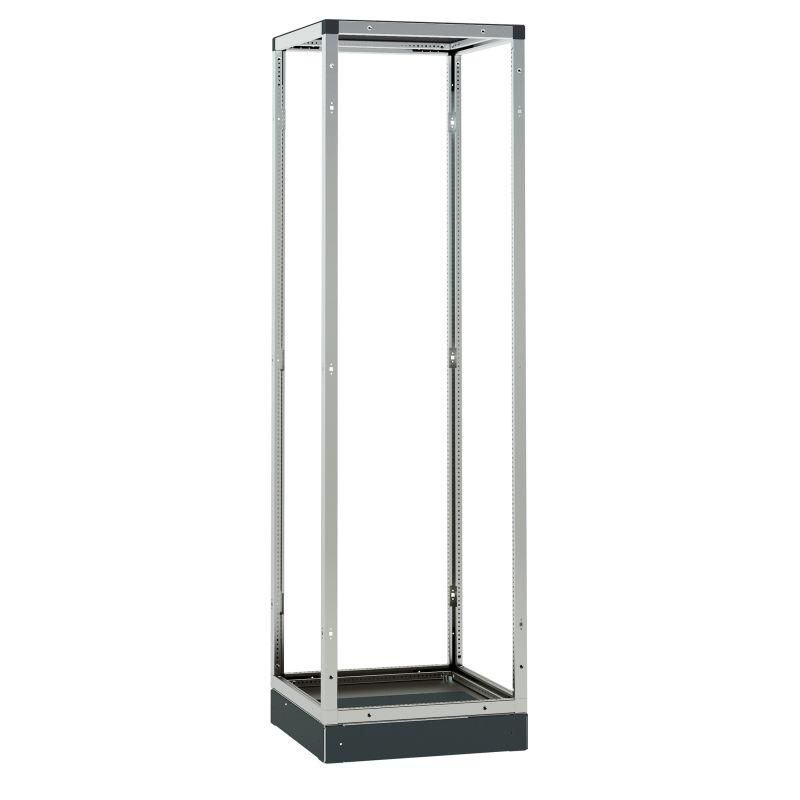

Каркас шкафа XL3S 4000 2000x600x400мм - 338002 Legrand

Каркас шкафа 2000х600х400мм XL3S 4000 от Legrand - прочный металлический корпус для сборки распределительных щитов в помещениях с умеренной влажностью. Подходит для монтажа оборудования автоматизации, управления и распределения электроэнергии. Артикул 338002 относится к серии XL3 S, предназначенной для надежного и стандартизированного решения в промышленной и коммерческой автоматике.

Назначение и область применения

Каркас шкафа 2000х600х400мм XL3S 4000 используется как основа для сборки электрощитов. Он обеспечивает механическую защиту внутреннего оборудования - автоматических выключателей, контакторов, реле, модулей PLC и других компонентов. Применяется в системах управления производственным оборудованием, на транспорте, в энергообъектах, в цехах и административных зданиях. Подходит для напольной и настенной установки, хотя способ монтажа указан как напольный - фиксация осуществляется через нижние опоры.

Технические характеристики

• Размеры: высота 2000 мм, ширина 600 мм, глубина 400 мм
• Материал корпуса: оцинкованная сталь
• Покрытие: оцинкованное - защищает от коррозии в условиях повышенной влажности
• Степень защиты IP30 - предотвращает доступ твердых предметов диаметром более 2,5 мм, но не защищает от воды
• Цвет: серый
• Наличие задней двери - позволяет закрывать тыльную сторону шкафа для безопасности и эстетики
• Наличие монтажной панели - жесткая металлическая планка внутри для крепления DIN-рейки и оборудования
• Тип установки: напольная / настенная (возможно крепление к полу или стене)
• Способ монтажа: напольный - основание имеет опоры для устойчивости на полу

Совместимость и монтаж

Каркас шкафа 2000х600х400мм XL3S 4000 совместим со всеми стандартными DIN-рейками и комплектующими серии XL3 S от Legrand. Монтажная панель уже установленная - достаточно закрепить рейки и оборудование болтами или защелками. Для напольной установки используйте анкерные болты через отверстия в основании. При настенном монтаже - крепите к стене через боковые кронштейны (не входят в комплект, требуют самостоятельного подбора). Учитывайте габариты: ширина 600 мм требует свободного пространства минимум 700–800 мм для открывания дверей.

Безопасность и стандарты

Степень защиты IP30 соответствует ГОСТ 14254 - обеспечивает защиту от прямого доступа к токоведущим частям крупными инструментами и пальцами, но не предназначена для работы во влажных средах или на улице. Открытые элементы внутри шкафа остаются опасными при открытом доступе - требуется соблюдение правил электробезопасности. Серия XL3 S прошла испытания на соответствие требованиям EN 62208 и IEC 61439.

Преимущества

• Оцинкованная сталь повышает долговечность в сравнении с обычной сталью - снижается риск ржавчины даже при перепадах температур
• Жесткая монтажная панель исключает деформацию при нагрузках - оборудование не “гуляет” при работе
• Задняя дверь улучшает безопасность и внешний вид - предотвращает случайный доступ к проводкам сзади
• Унифицированная конструкция серии XL3 S - легко заменяема и совместима с другими элементами Legrand
• Готовый каркас экономит время монтажа - не нужно сваривать или собирать раму из уголков

Ограничения применения

• Не применяется в условиях постоянной влаги, дождя, мытья струей воды - IP30 не защищает от жидкостей
• Не рекомендован для взрывоопасных зон - отсутствует степень защиты Ex
• Высота 2000 мм требует достаточного вертикального пространства - не подойдет для помещений с низкими потолками
• Не содержит терморегуляторов, вентиляции или освещения - эти элементы необходимо докупать отдельно
• Фиксация на стену возможна, но требует усиленных креплений - вес шкафа с оборудованием до 100 кг

Примеры использования

• Щит управления насосной станцией в водоканале
• Распределительный щит на конвейере пищевого производства
• Центральный шкаф автоматизации HVAC-системы в офисном здании
• Электрощит для питания станков ЧПУ в механическом цехе
• Аварийный щит резервного питания в логистическом комплексе

Практические советы

• Перед монтажом проверьте, что все отверстия для кабелей и трубок готовы - после сборки трудно доработать
• Используйте герметичные вводы (например, Legrand KF) при необходимости защиты от пыли - IP30 не гарантирует полную герметичность
• При использовании настенного монтажа - обязательно укрепите стену, особенно если шкаф заполнен тяжелым оборудованием
• Оставьте зазор 50–100 мм между шкафом и стеной для вентиляции - даже при IP30 перегрев может повредить электронику
• Для удобства обслуживания выбирайте модели с двойным дверным механизмом - можно открывать переднюю и заднюю дверь
• Артикул 338002 - это базовый вариант; если нужна большая глубина или другие размеры - рассмотрите другие варианты серии XL3 S
