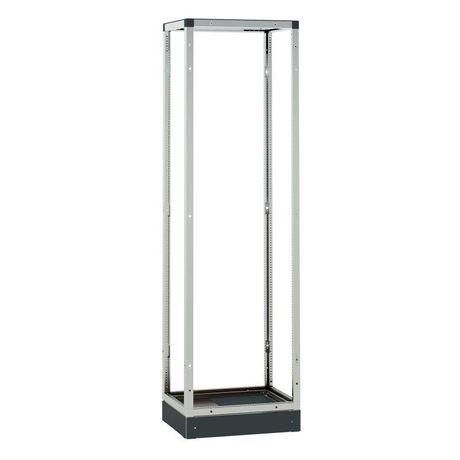

Каркас шкафа XL3S 4000 2000x450x800мм - 338009 Legrand

Каркас шкафа Legrand XL3S 4000 2000x450x800 мм — это прочная металлическая основа для сборки распределительных щитов в промышленных и коммерческих объектах. Артикул 338009 предназначен для настольного или настенного монтажа, обеспечивает надёжную фиксацию оборудования и соответствует требованиям IP30.

Назначение и область применения

Каркас шкафа Legrand XL3S 4000 используется как базовая рама для сборки электрощитов, куда устанавливаются автоматические выключатели, контакторы, модульные устройства и другие компоненты. Подходит для помещений с нормальной влажностью и отсутствием агрессивных сред — например, машинных залов, центральных пунктов управления, офисных этажей и технических комнат. Применяется там, где требуется жесткая конструкция с возможностью последующего доукомплектования.

Технические характеристики

• Размеры: высота 2000 мм, глубина 450 мм, ширина 800 мм
• Материал корпуса: оцинкованная сталь
• Степень защиты: IP30 — защита от твёрдых предметов крупнее 2,5 мм, но не от воды
• Наличие задней двери: да
• Наличие монтажной панели: да — позволяет крепить оборудование на DIN-рейках
• Тип установки: напольная / настенная
• Способ монтажа: напольный (основание имеет опоры для устойчивости)
• Цвет: серый

Совместимость и монтаж

Каркас шкафа Legrand XL3S 4000 совместим со всеми стандартными элементами серии XL3 S — дверями, боковыми панелями, крышками и кронштейнами. Монтаж осуществляется на ровном полу с помощью болтов через отверстия в нижнем основании. Для настенной установки требуются дополнительные крепления (не входят в комплект). Монтажная панель уже закреплена внутри, что исключает необходимость её самостоятельной установки. Все элементы собираются без сварки — используются самонарезающие винты и защёлки.

Безопасность и стандарты

Степень защиты IP30 гарантирует безопасность от случайного прикосновения к токоведущим частям, но не защищает от влаги. Каркас не предназначен для использования во влажных помещениях, на улице или в условиях повышенной запылённости. Соответствует общим требованиям EN 62208 для электротехнических шкафов.

Преимущества

• Усиленная конструкция из оцинкованной стали — устойчива к деформациям при нагрузке
• Готовая монтажная панель экономит время при сборке
• Задняя дверь обеспечивает доступ к проводкам и кабельным трассам с тыльной стороны
• Серый цвет не выгорает и легко сочетается с другими элементами интерьера
• Поддерживается всей серией XL3 S — можно заменить или дополнить детали без потери совместимости

Ограничения применения

• Не использовать в местах с постоянной влажностью, риском попадания воды или агрессивных паров — IP30 недостаточен
• Не предназначено для взрывоопасных зон (без допуска ATEX)
• Напольный монтаж требует ровного, не скользкого покрытия пола
• При настенной установке необходимо рассчитывать нагрузку на стену — вес шкафа с оборудованием может достигать более 100 кг

Примеры использования

• Щит управления насосной станцией в административном здании
• Распределительный шкаф на участке конвейера в пищевой промышленности
• Центральный пункт учёта электроэнергии в торговом центре
• Аварийный щит освещения в подземном паркинге (при условии сухой среды)

Практические советы

• Перед монтажом проверьте, чтобы внутренние габариты (450×800 мм) подходили под ваше оборудование — особенно важно для больших автоматических выключателей
• Используйте антивибрационные прокладки под ножки, если шкаф установлен на вибрирующем полу
• При необходимости увеличения глубины — выбирайте модели с удлинёнными направляющими из той же серии XL3 S
• Для удобства обслуживания рекомендуется оставлять минимум 60 см свободного пространства перед дверью
• Артикул 338009 — это именно каркас; двери, рейки и крепежи заказываются отдельно
