Пульт управления напольный TP12 IP55 (ВхШхГ) 960х1200х500мм|mb-96-120-40|EKF

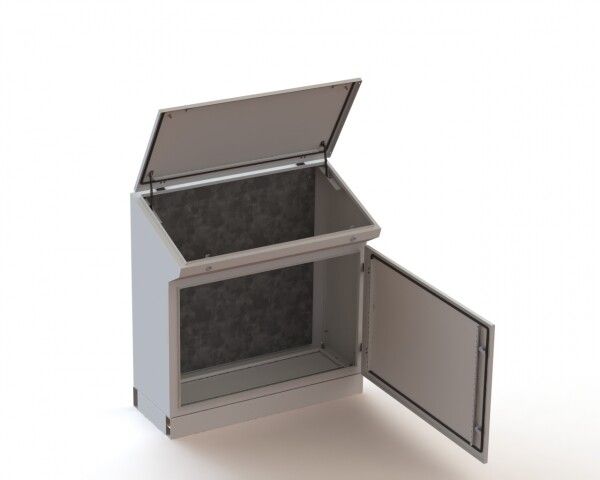

Пульт управления напольный TP12 IP55 (960×1200×400) от EKF - прочный корпус для размещения оборудования управления на производстве. Модель серии PROxima рассчитана на установку в условиях повышенной запыленности и влажности, обеспечивает надежную защиту внутренней начинки и удобство обслуживания.

Назначение и область применения

Пульт управления напольный TP12 IP55 предназначен для монтажа элементов систем управления: реле, контакторы, автоматы, кнопочные посты, HMI-панели и другие устройства. Применяется на производствах с жесткими условиями - на заводах, в цехах, на конвейерах, у станков ЧПУ, в логистических комплексах. Подходит как для новых объектов, так и для модернизации существующих систем.

Технические характеристики

• Габариты: 960 × 1200 × 400 мм
• Степень защиты: IP54 (защита от пыли и брызг воды с любого направления)
• Материал корпуса: сталь толщиной 1,5 мм
• Покрытие: порошковая окраска, цвет 7035 RAL (серый матовый)
• Количество дверей: одна, с замком
• Монтажная панель: стальная, толщиной 2 мм
• Высота цоколя: 100 мм
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Пульт управления напольный TP12 IP55 монтируется на ровную горизонтальную поверхность с помощью монтажной платы, которая уже встроена в основание корпуса. Для фиксации используются болты через отверстия в цоколе. Корпус не требует специального фундамента - достаточно твердого пола без перепадов. Кабели заводятся через кабельные вводы, которые необходимо докупить отдельно - они в комплект не входят.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51318-2009 (IEC 60529) по степени защиты IP54. Конструкция исключает доступ к токоведущим частям при закрытой двери. Цветовое исполнение 7035 RAL обеспечивает хорошую видимость и соответствие промышленным нормам безопасности.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу толщиной 1,5 мм
• Защита от пыли и влаги позволяет использовать в сырых и запыленных помещениях
• Встроенная монтажная панель толщиной 2 мм снижает время сборки
• Цоколь высотой 100 мм защищает оборудование от попадания воды и грязи с пола
• Долгий срок службы - гарантия 5 лет

Ограничения применения

• Степень защиты IP54 не допускает прямого воздействия струи воды или погружения - нельзя применять в местах с постоянным мытьем шлангами
• Не предусмотрен вывод кабелей - требуется самостоятельная установка кабельных вводов
• Корпус не имеет вентиляции - при большом тепловыделении внутри необходима внешняя система охлаждения
• Подходит только для вертикального монтажа; не рекомендовано переворачивать или устанавливать на бок

Примеры использования

• Управление станком ЧПУ в металлообрабатывающем цехе
• Центральный пункт управления конвейерной линией на пищевом производстве
• Пункт аварийной остановки на участке с высокой запыленностью (цемент, древесная пыль)
• Распределительный щит для автоматизации складского комплекса

Практические советы

• Перед монтажом проверьте, что посадочная площадка ровная - неровности вызывают деформацию двери
• Учитывайте габариты 960×1200 мм - потребуется свободное пространство минимум 100–150 мм вокруг для обслуживания
• Выбирайте кабельные вводы с подходящим диаметром и количеством каналов заранее - лучше заказывать с учетом резерва
• При использовании в холодном помещении учтите возможную конденсацию - можно установить нагревательный элемент внутри
• Пульт управления напольный TP12 IP55 от EKF совместим с другими изделиями серии PROxima - легко масштабируется
