Корпус шкафа IP65 монтаж. плат. 1000х600х300 ABB SRN10630K

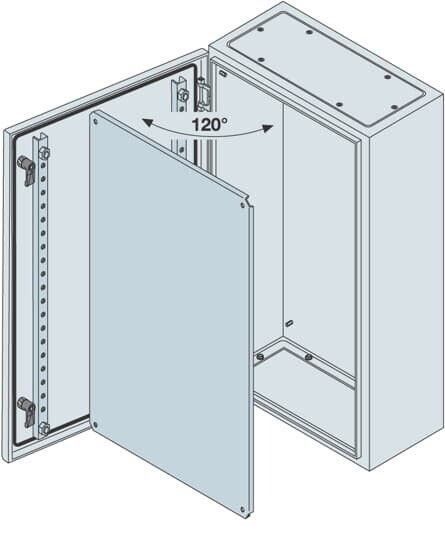

Корпус шкафа с монтажной платой 1000x600x300мм IP65 от ABB (арт. srn10630k) предназначен для безопасного размещения электрооборудования внутри помещений с повышенными требованиями к защите от пыли и влаги. Металлический корпус с жестко закрепленной монтажной платой обеспечивает надежную основу для сборки распределительных щитов.

Назначение и область применения

Корпус шкафа с монтажной платой 1000x600x300мм IP65 используется для компоновки силового и управляющего оборудования: автоматических выключателей, контакторов, реле, преобразователей частоты, модулей ввода/вывода. Подходит для установки на заводах, в цехах, насосных станциях, системах управления технологическими процессами. Благодаря классу защиты IP65 и ударопрочности IK10, изделие применяется в условиях возможного попадания воды из брызг, пыли, механических воздействий.

Технические характеристики

• Размеры: внешние - 1000×600×300 мм; внутренняя глубина - 283,5 мм (полезная площадь для монтажа)
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый матовый)
• Толщина стенок: 1,2 мм - достаточна для механической прочности и долговечности
• Степень защиты: IP65 - полностью герметичен против пыли, защищен от струй воды любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг груза, падающего с высоты 1 метр)
• Тип дверцы: однодверная, металлическая, с запирающим механизмом
• Замок: есть - позволяет заблокировать доступ к оборудованию
• Класс защиты: I - требует заземления через контактную планку или провод
• Номинальный ток: 1000 А - максимальный допустимый ток прохождения через шкаф, определяет нагрузку на вводные устройства
• Напряжение: 220 В - указывает на тип сети, для которой рассчитана система внутри шкафа
• Климатическое исполнение: УХЛ4 - работает при температуре от −40C до +40C, в помещениях с нормальной влажностью
• Количество отверстий для фланцев: 2 - предназначены для ввода кабелей через кабельные вводы
• Способ монтажа: открытая установка - крепится к полу, стене или раме болтами
• Нормативные документы: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007 - соответствуют требованиям к распределительным устройствам низкого напряжения

Совместимость и монтаж

Корпус шкафа с монтажной платой 1000x600x300мм IP65 имеет готовую стальную монтажную плату с перфорацией под DIN-рейки и крепление элементов M4/M6. Для монтажа требуется минимум инструментов: уровень, сверло, ключи. Шкаф можно крепить вертикально к стене или горизонтально на полу. Открыта задняя часть - удобно для прокладки кабелей. Кабели заводятся через два предустановленных отверстия под фланцы - необходимо использовать подходящие кабельные вводы (не входят в комплект). Недоступны встроенные системы вентиляции или терморегуляции - при необходимости их следует устанавливать дополнительно.

Безопасность и стандарты

Изделие сертифицировано по ГОСТ Р 51321.1-2007 и ГОСТ Р 52796-2007, что гарантирует соответствие требованиям безопасности для распределительных щитов. Корпус выполнен в соответствии с классом защиты I - обязательное заземление через специальный вывод на корпус. Высокая степень защиты IP65 и ударопрочность IK10 обеспечивают безопасность персонала даже в агрессивных средах. Все поверхности имеют антикоррозийное порошковое покрытие, исключающее риск возникновения точечной коррозии.

Преимущества

• Жесткая монтажная плита снижает вибрацию и деформацию приборов при длительной работе
• Порошковое покрытие устойчиво к химическим веществам, маслам и моющим средствам
• Высокая плотность сборки благодаря точному соблюдению габаритов и наличию стандартизованных мест крепления
• Металлическая дверца с замком повышает безопасность и контролирует доступ к оборудованию
• Подходящий размер для большинства стандартных коммутационных аппаратов до 1000 А

Ограничения применения

• Не предназначен для наружной установки - отсутствует теплоизоляция и дренаж, возможна конденсация при перепадах температур
• Не содержит встроенного охлаждения - при мощном тепловыделении внутри требуется принудительная вентиляция
• Номинальный ток 1000 А - это предел для всей системы, а не каждого аппарата; важно правильно выбирать автоматы и кабели
• Комплект некомплектный - кабельные вводы, DIN-рейки, заземляющие шины, световые индикаторы и другие детали должны приобретаться отдельно
• Не рекомендован для взрывоопасных зон - не имеет взрывозащиты Ex

Примеры использования

• Электрощит управления насосной станцией в водопроводе
• Распределительный щит на участке конвейера в пищевой промышленности
• Центральное управление освещением и вентиляцией в административном здании
• Автоматизация холодильного комплекса с использованием частотных преобразователей
• Щит питания станков ЧПУ в машиностроительном цехе

Практические советы

• Перед монтажом проверьте посадочные отверстия под фланцы - они совпадают со стандартными кабельными вводами типа PG13,5 или M20
• При установке используйте антивибрационные прокладки между корпусом и основанием - особенно при вибрирующем оборудовании
• Обязательно выполните заземление корпуса через медный провод сечением ≥10 мм2
• Для увеличения свободного объема внутри шкафа используйте удлинители DIN-реек - монтажная плата позволяет крепить их в любом месте
• Не открывайте дверцу во время работы оборудования под напряжением - даже при IP65 существует риск случайного прикосновения
• Артикул srn10630k - единственный вариант этого формата в серии ABB “Шкафы и аксессуары”; аналоги других брендов могут отличаться по расположению отверстий и толщине стали
