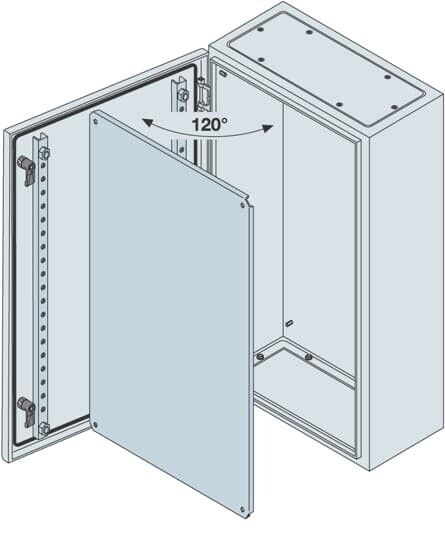

Корпус шкафа SR2 ЩМП 800х600х250 IP65 с монтажной платой ABB SRN8625K

Корпус шкафа с монтажной платой 800x600x250мм IP65 от ABB (арт. srn8625k) предназначен для безопасного размещения электротехнического оборудования в условиях повышенной запыленности и влажности. Металлическая конструкция с жесткой монтажной платой обеспечивает надежную фиксацию компонентов, а степень защиты IP65 гарантирует устойчивость к внешним воздействиям.

Назначение и область применения

Корпус шкафа с монтажной платой 800x600x250мм IP65 используется для сборки распределительных щитов, автоматических систем управления и других устройств, требующих защиты от пыли и струй воды. Подходит для установки на объектах промышленного, энергетического и коммунального назначения - например, на заводах, насосных станциях, в кабельных коллекторах и на открытых площадках.

Технические характеристики

• Размеры: 800×600×250 мм (высота × ширина × глубина)
• Установочная глубина: 182 мм - позволяет разместить оборудование с учетом кабельных вводов и тепловыделения
• Материал корпуса: сталь с порошковым покрытием цвета 7035 (серый матовый)
• Толщина стенок: 1,2 мм - обеспечивает механическую прочность
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 5 кг груза с высоты 40 см)
• Класс защиты: I - заземление через контактную пластину корпуса обязательно
• Климатическое исполнение: УХЛ4 - допустимо использование в помещениях с температурой от −25C до +40C и относительной влажностью до 95%
• Номинальный ток: 1000 А - максимальная нагрузка, которую может выдерживать внутреннее оборудование (не является пределом самого корпуса)
• Напряжение: 220 В - указание для совместимости с типичными сетями; корпус не рассчитан на работу под напряжением
• Количество отверстий для фланцев: 2 - для кабельных вводов, расположены на боковых сторонах
• Замок: одноключевой, защищает от несанкционированного доступа
• Тип дверцы: одинарная, открывается на петлях
• Комплектность: некомплектный - монтажная плита есть, остальное оборудование не включено
• Нормативные документы: ГОСТ Р 51321.1-2007, ГОСТ Р 52796-2007

Совместимость и монтаж

Корпус шкафа с монтажной платой 800x600x250мм IP65 предназначен для открытой установки на стене или полу. Монтажная плита выполнена из стали толщиной 1,2 мм и имеет стандартные отверстия под DIN-рейки и крепеж M4–M6. Для фиксации используйте анкерные болты или саморезы по металлу. Кабели заводятся через два подготовленных отверстия под фланцы - рекомендуется применять герметизированные вводы соответствующего диаметра. Корпус не предусматривает встроенные системы вентиляции - при необходимости принудительного охлаждения требуется установка вытяжных модулей с соблюдением степени защиты IP65.

Безопасность и стандарты

Корпус шкафа с монтажной платой 800x600x250мм IP65 сертифицирован по ГОСТ Р 51321.1-2007 (электрооборудование для распределения) и ГОСТ Р 52796-2007 (корпуса для электроустановок). Соответствие классу защиты I обязывает провести надежное заземление корпуса через специальный контакт. Ударопрочность IK10 обеспечивает безопасность при случайных механических воздействиях. Порошковое покрытие устойчиво к коррозии и химически активным средам, характерным для промышленных помещений.

Преимущества

• Высокая механическая прочность благодаря стальному корпусу и толщине 1,2 мм
• Полная защита от пыли и водяных струй - идеально для агрессивных сред
• Жесткая монтажная плита снижает риск деформации при нагрузке на оборудование
• Изготовлен по российским стандартам - совместим с отечественной продукцией
• Надежный замок исключает несанкционированный доступ
• Порошковое покрытие долговечно, не царапается и легко моется

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (не имеет взрывозащиты Ex)
• Не подходит для постоянного нахождения под прямыми потоками воды - IP65 не равен погружению
• Номинальный ток 1000 А относится к оборудованию внутри, а не к корпусу - необходимо выбирать автоматы и контакторы с подходящими характеристиками
• Климатическое исполнение УХЛ4 не допускает эксплуатации при температурах ниже −25C
• Отсутствует встроенная система вентиляции - при высокой плотности оборудования возможен перегрев

Примеры использования

• Электрощит управления насосной станцией на открытом участке
• Распределительный щит на производственной линии с частыми мойками
• Автоматический щит освещения во дворе или на территории предприятия
• Контрольный шкаф для PLC и реле в цехе с высокой запыленностью

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров оборудования - глубина 182 мм ограничивает установку крупных блоков
• Используйте кабельные вводы с уплотнительными кольцами, чтобы сохранить степень защиты IP65
• Обязательно проведите заземление корпуса через контактную планку - это требование класса защиты I
• При установке на стену используйте уровень - даже небольшой перекос может затруднить закрытие дверцы
• Для длительной работы при высокой нагрузке предусмотрите дополнительную вентиляцию или радиаторы охлаждения
• Артикул srn8625k - это именно корпус с платой; все внутренние элементы (автоматы, реле, шины) выбираются отдельно
