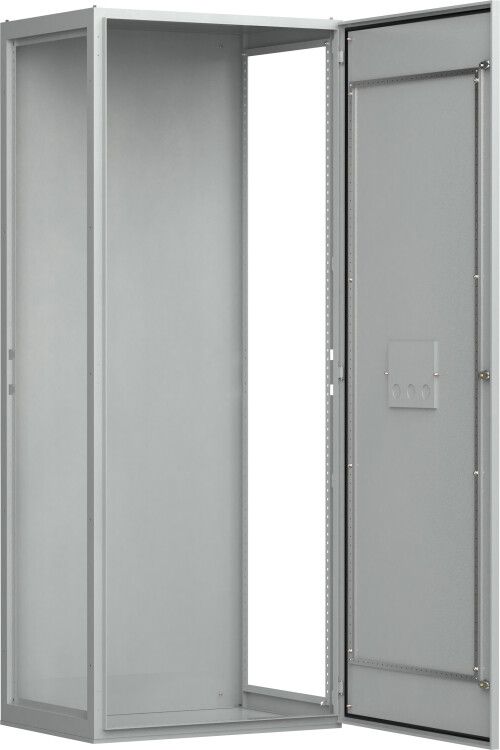

Корпус сборный ВРУ SMART 2000х450х450 IP54 IEK YKM50-2000-450-450-54

ВРУ сборный корпус 2000х450х450 IP54 SMART от IEK - это готовый металлический корпус для сборки вводно-распределительных устройств в сетях 380/220 В. Подходит для установки на улице и внутри зданий, обеспечивает надежную защиту внутреннего оборудования. Артикул ykm50-2000-450-450-54 соответствует серии SMART.

Назначение и область применения

ВРУ сборный корпус 2000х450х450 IP54 SMART используется как основа для сборки вводно-распределительных устройств (ВРУ) в системах электроснабжения. Он принимает, распределяет и учитывает электроэнергию напряжением до 380/220 В, защищает линии от коротких замыканий и перегрузок, позволяет выполнять редкие оперативные включения и отключения.

Подходит для объектов жилой, коммерческой и промышленной недвижимости: многоквартирные дома, административные здания, цеха, склады, насосные станции. Корпус рассчитан на наружную установку благодаря степени защиты IP54.

Технические характеристики

• Габариты: 2000×450×450 мм - высота, ширина, глубина
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточном количестве для нарушения работы) и брызг воды со всех сторон
• Материал корпуса: сталь с толщиной стенок 1,4 мм - прочная, устойчивая к деформациям
• Покрытие: порошковая окраска цвета 7035 (серый) - антикоррозийное, износостойкое, долговечное
• Тип монтажа: напольный, открытый - крепится прямо к полу, без необходимости встраивания в стену
• Дверца: одинарная, закрытого типа - плотно закрывается, предотвращает случайный доступ
• Срок службы: 25 лет - при условии соблюдения условий эксплуатации
• Количество дверей: одна

Совместимость и монтаж

Корпус совместим с типовыми элементами ВРУ: автоматическими выключателями, счетчиками, контактными группами, шинами PE/N. Все компоненты крепятся на DIN-рейки или специальные кронштейны внутри корпуса.

Монтаж выполняется на ровную горизонтальную поверхность. Для фиксации используются анкерные болты через отверстия в нижнем основании. Перед установкой проверьте посадочные размеры - габариты 2000×450×450 мм требуют свободного пространства минимум на 50 мм с каждой стороны для провода и обслуживания.

Корпус поставляется в собранном виде в одной коробке - не требует сборки на месте. Открытый тип монтажа исключает необходимость подготовки ниши в стене.

Безопасность и стандарты

Корпус соответствует требованиям ГОСТ Р 51321.1–2007 (МЭК 61439-1) для низковольтных комплектных устройств. Конструкция обеспечивает безопасность при работе с токоведущими частями: дверь имеет механическую блокировку, предотвращающую открывание при наличии напряжения (при использовании с подходящей аппаратурой).

Преимущества

• Сборно-разборная конструкция - позволяет легко модифицировать схему после монтажа
• Высокая степень защиты IP54 - работает даже в условиях повышенной влажности, пыли, дождя
• Порошковое покрытие - не требует периодической покраски, сохраняет внешний вид 25+ лет
• Логистическая эффективность - один корпус в одной коробке снижает затраты на транспортировку и хранение
• Совместимость с широким спектром аппаратов серии SMART - упрощает подбор компонентов

Ограничения применения

• Не предназначен для взрывоопасных сред - отсутствует защита Ex
• Не рекомендован для постоянного воздействия прямого потока воды - IP54 не гарантирует герметичность при струйном орошении
• Не поддерживает встроенные системы вентиляции или кондиционирования - при высоких температурах окружающей среды требуется дополнительное охлаждение
• Толщина стали 1,4 мм достаточна для бытовых и промышленных задач, но не подходит для экстремальных нагрузок (например, ударные воздействия в зонах с интенсивным движением техники)

Примеры использования

• Вводное ВРУ в подвале многоэтажного жилого дома
• Распределительный щит на улице для освещения парковки
• Щитовая для питания конвейера на пищевом производстве
• Аварийный источник питания в котельной
• Временный щит на стройплощадке с питанием от генератора

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров: входные кабели должны иметь диаметр, позволяющий пройти через кабельные вводы (обычно 25–50 мм), иначе потребуется доработка корпуса
• При установке на улице используйте дополнительный козырек над дверью - продлит срок службы покрытия и предотвратит скопление влаги
• Для удобства обслуживания оставляйте минимум 80 см свободного пространства перед дверью
• При заказе комплектующих выбирайте элементы серии SMART - они оптимально совмещаются по размерам и креплениям
• Не забудьте про заземление: корпус уже имеет точку заземления - подведите медный провод сечением не менее 10 мм2 к указанному контакту
