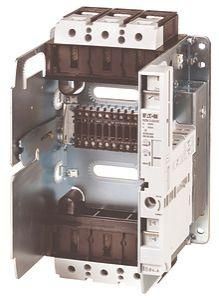

Корзина 3п 1600А NZM4-XAVS EATON 266713

Корзина 3-полюсная 1600А для NZM4, NZM4-XAVS - это компонент для надёжного коммутационного соединения в распределительных устройствах. Предназначена для работы с автоматическими выключателями серии NZM4 и NZM4-XAVS от EATON, обеспечивает безопасную передачу тока до 1488 А через винтовые контакты на DIN-рейке.

Назначение и область применения

Корзина 3-полюсная 1600А для NZM4, NZM4-XAVS используется для быстрого и надёжного подключения трёхфазных автоматических выключателей в силовых щитах. Она заменяет жёсткую проводку между выключателем и шиной, упрощает замену аппарата и снижает риск ошибок при монтаже. Применяется в промышленных распределительных устройствах, на производствах, в системах энергообеспечения объектов с высокой нагрузкой.

Технические характеристики

• Номинальный ток: 1488 А - максимальный рабочий ток, который корзина способна проводить без перегрева;
• Количество полюсов: 3 - соответствует трёхфазной сети (L1, L2, L3);
• Тип присоединения: винтовое - контактные зажимы фиксируются болтами, обеспечивают прочное соединение;
• Способ монтажа: на DIN-рейку - устанавливается стандартным образом, совместима с рейками типа TS35;
• Тип крепления: винтовое - корпус закрепляется на рейке с помощью винтов, исключает самопроизвольное смещение;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не защищена от воды и пыли;
• Климатическое исполнение: УХЛ4 - предназначена для эксплуатации в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 90% при 25C.

Совместимость и монтаж

Корзина 3-полюсная 1600А для NZM4, NZM4-XAVS совместима только с автоматическими выключателями серии NZM4 и NZM4-XAVS от EATON. Подключение осуществляется путём вставки выключателя в специальные направляющие корзины - контакты выключателя автоматически соединяются с контактными пластинами корзины. Монтаж выполняется на DIN-рейке шириной 35 мм. Для установки требуется отвертка для затяжки винтов крепления и контактных зажимов. Не используйте инструменты с большими усилиями - избыточный момент может повредить резьбу или контактные поверхности.

Безопасность и стандарты

Корзина 3-полюсная 1600А для NZM4, NZM4-XAVS соответствует требованиям IEC 60947-7-1 для вспомогательных устройств. Сертифицирована для использования в электроустановках напряжением до 1000 В переменного тока. Наличие IP20 требует установки внутри закрытых щитов, недоступных для случайного прикосновения.

Преимущества

• Ускоренный монтаж и демонтаж выключателей - не нужно отсоединять провода при замене;
• Минимальное сопротивление контактов - снижает потери мощности и нагрев;
• Фиксация на DIN-рейке - устойчивость к вибрациям и механическим воздействиям;
• Чёткая ориентация по полюсам - предотвращает переполюсовку при подключении.

Ограничения применения

• Не применяется вне закрытых щитов - степень защиты IP20 не допускает использование во влажных, пыльных или открытых средах;
• Работает только с выключателями NZM4 и NZM4-XAVS - несовместима с другими сериями, даже от EATON;
• Номинальный ток 1488 А ниже заявленного 1600 А - не следует рассчитывать на длительную работу близко к 1600 А, возможен перегрев;
• Не предназначен для частых циклов включения/выключения - служит как стационарное соединение, а не как коммутирующее устройство.

Примеры использования

• Щиты питания промышленных станков с ЧПУ;
• Распределительные пункты на конвейерных линиях;
• Центральные щиты управления насосными станциями;
• Электрощитовые комнаты в заводских цехах с высокой плотностью оборудования.

Практические советы

• Перед установкой проверьте соответствие модели выключателя - только NZM4 и NZM4-XAVS подходят;
• Затягивайте винты контактов согласно рекомендованному моменту (обычно указан в документации на выключатель);
• Не используйте корзину в условиях повышенной влажности или запылённости - даже малый уровень пыли может вызвать пробой при IP20;
• При обслуживании всегда отключайте питание и проверяйте отсутствие напряжения - корзина остаётся под напряжением даже при выключенном автомата;
• При замене выключателя не меняйте корзину, если она не повреждена - она рассчитана на многократные циклы подключения.
