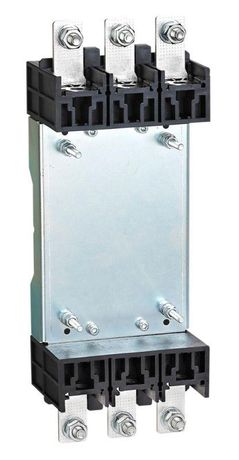

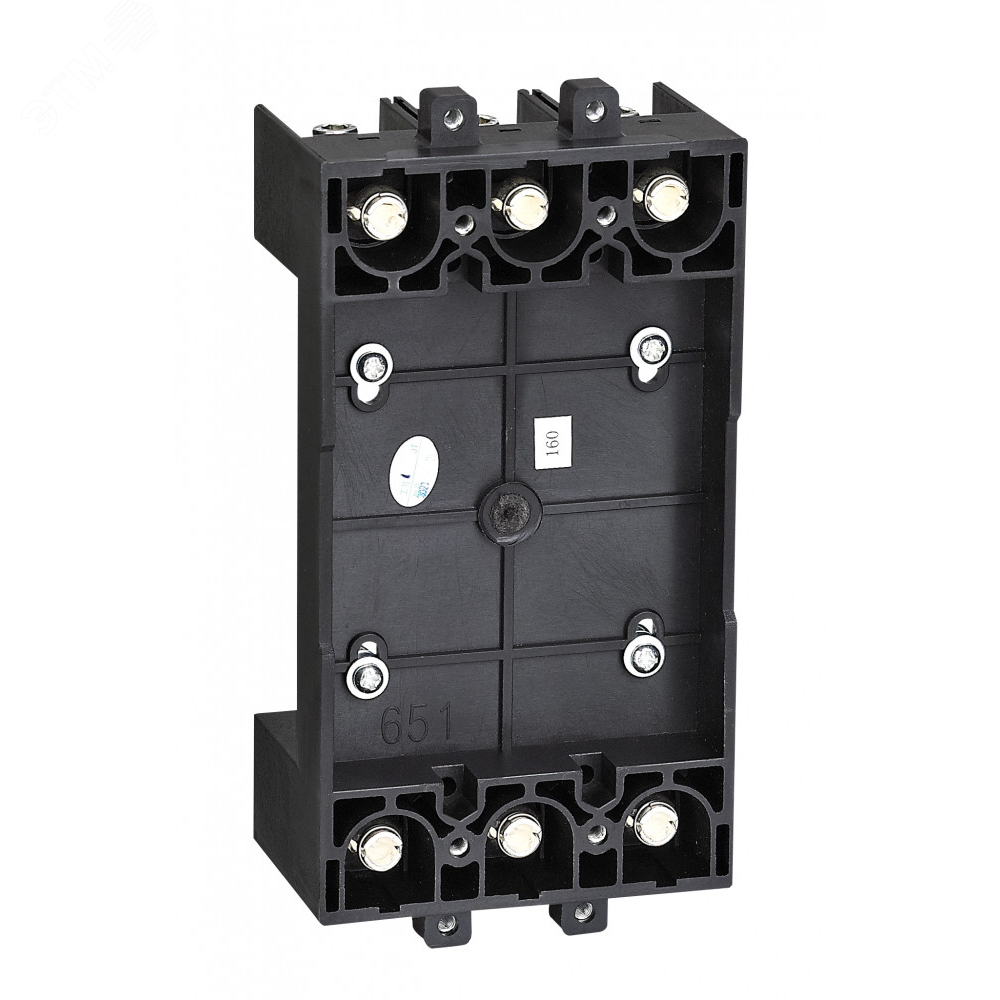

Корзина втычного задн. подкл. для 3P КА-332 | 28171DEK DEKraft APC

Корзина втычного заднего подключения для 3P КА-332 от DEKraft - это компактное устройство для быстрой замены коммутационного оборудования в распределительных щитах с видимым разрывом цепи. Артикул 28171dek подходит для систем с номинальным током до 160 А.

Назначение и область применения

Корзина втычного заднего подключения для 3P КА-332 предназначена для установки автоматических выключателей, контакторов или других модульных устройств в щитах с задним подключением. Она позволяет менять оборудование без перерыва питания всей цепи - достаточно извлечь или вставить модуль в корзину. Подходит для промышленных щитов, станций управления, конвейерных линий и объектов с высокой требовательностью к бесперебойности работы.

Технические характеристики

• Тип изделия: корзина втычного заднего подключения
• Число полюсов: 3P (трёхполюсная)
• Номинальный ток: 160 А
• Тип присоединения: болтовое соединение на задней стороне
• Версия для встроенного монтажа: да
• Функциональное исполнение: адаптер сборной шины и встроенное устройство

Совместимость и монтаж

Корзина КА-332 совместима с модульными аппаратами, имеющими стандартизованные крепления для заднего подключения. Установка выполняется в щите с фиксацией на DIN-рейке. Болтовые зажимы на тыльной стороне обеспечивают надёжное соединение с силовой шиной или кабелями. Для монтажа требуется доступ к задней части щита. Габариты корзины рассчитаны под типовые габариты трёхполюсных автоматов - перед установкой проверьте соответствие размеров вашего аппарата.

Преимущества

• Ускоряет замену оборудования - не нужно отключать всю линию, достаточно вытащить модуль из корзины
• Обеспечивает видимый разрыв цепи при извлечении - повышает безопасность при обслуживании
• Поддерживает два режима: как адаптер сборной шины и как встроенное устройство - гибкость в проектировании
• Монтируется в уже собранные щиты без доработки конструкции

Ограничения применения

• Не предназначен для прямого подключения кабелей напрямую - требует наличия модульного аппарата внутри
• Работает только с оборудованием, совместимым по форме и шагу крепления (обычно 17,5 мм/полюс)
• Не рекомендуется для открытых площадок или помещений с повышенной запылённостью без защиты IP44 и выше
• Запрещено использовать при токах свыше 160 А - возможен перегрев и выход из строя контактной группы

Примеры использования

• Замена автомата в цепи насосной станции без остановки всего производства
• Установка вводного устройства в щит с ограниченным доступом спереди
• Модульная система управления конвейером с частичной заменой узлов
• Распределительный щит на заводе, где необходимо часто проводить диагностику и ремонт

Практические советы

• Перед монтажом убедитесь, что посадочные отверстия на задней стенке щита соответствуют размерам корзины - не допускайте перекоса при вставке
• При использовании в качестве адаптера сборной шины - используйте только медные шины с сечением, рассчитанным на 160 А
• Проверяйте затяжку болтов после первого включения - тепловое расширение может ослабить контакт
• Для удобства обслуживания помечайте каждую корзину - особенно если в одном щите установлено несколько таких элементов
• Корзина КА-332 от DEKraft совместима с аналогами SE (Dekraft) - можно смешивать компоненты одной серии
