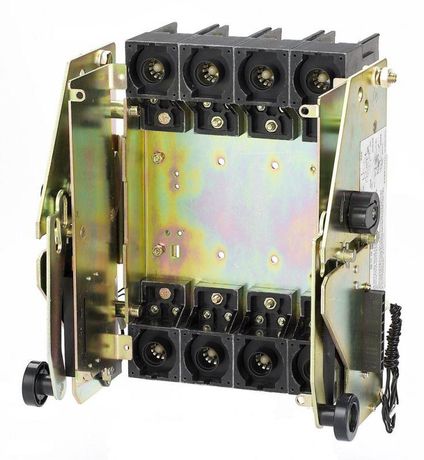

Корзина выкатного типа ВА-305 4P | 22965DEK DEKraft APC

Корзина выкатного типа ВА-305 4P от DEKraft - это устройство для быстрой замены коммутационного оборудования в распределительных щитах с видимым разрывом цепи. Артикул 22965dek подходит для систем с номинальным током до 630 А и напряжением 400–415 В.

Назначение и область применения

Корзина выкатного типа ВА-305 4P предназначена для установки автоматических выключателей, контакторов и других модульных устройств в силовых щитах. Она позволяет легко выдвигать оборудование на обслуживание без отключения всей системы - достаточно выдвинуть корзину, провести ремонт или замену, затем вставить её обратно. Применяется в промышленных объектах: на станках, конвейерах, в системах управления энергообъектами, где важна скорость ремонта и безопасность персонала.

Технические характеристики

• Количество полюсов: 4
• Номинальное напряжение: 400 / 415 В
• Номинальный ток: 630 А
• Тип крепления: болтовое
• Тип присоединения: болтовое соединение
• Поддерживает версию для встроенного монтажа
• Может использоваться как адаптер сборной шины

Совместимость и монтаж

Корзина ВА-305 4P совместима с оборудованием, рассчитанным на ток до 630 А и имеющим стандартизованные точки подключения. Монтаж выполняется через болтовые крепления к раме щита - требуется доступ к тыльной стороне для подвода кабелей. Для встроенного монтажа используется специальная фиксация внутри корпуса. Как адаптер сборной шины, она позволяет подключать несколько устройств к одной шине без дополнительных перемычек. Убедитесь, что посадочная глубина соответствует габаритам вашего щита - корзина требует свободного пространства для полного выдвижения.

Безопасность и стандарты

Корзина ВА-305 4P обеспечивает видимый разрыв цепи при выдвижении - это соответствует требованиям безопасности при работе на электроустановках. Конструкция выполнена из прочных материалов, устойчивых к механическим нагрузкам. Серия КА-305 DEKraft проектировалась с учётом норм IEC 61439 для комплектных распределительных устройств.

Преимущества

• Ускоряет замену оборудования - не нужно отключать всю линию
• Обеспечивает визуальный контроль размыкания цепи
• Поддерживает два режима монтажа: выкатной и встроенный
• Работает как адаптер сборной шины - снижает количество соединений
• Высокая надёжность болтового соединения при больших токах

Ограничения применения

Корзина ВА-305 4P не предназначена для работы при напряжениях выше 415 В. Также не рекомендуется использовать её в условиях постоянной вибрации без дополнительной амортизации - болтовые соединения могут ослабнуть. Не применяйте в помещениях с высокой запылённостью без защиты IP - сама корзина не имеет класса герметичности. Подходит только для стационарных установок, не для мобильных или временных систем.

Примеры использования

• Замена автматического выключателя на участке конвейера без остановки всего производства
• Установка частотного преобразователя в щите с возможностью быстрого демонтажа для диагностики
• Использование в качестве базового элемента для сборной шины в распределительном пункте цеха

Практические советы

• Перед монтажом проверьте соответствие посадочных размеров корзины и шкафа - недостаток места помешает полному выдвижению
• При подключении к сборной шине используйте только сертифицированные контактные планки - не допускайте самодельных решений
• Не затягивайте болты слишком сильно - это повредит резьбу и нарушит контакт
• При эксплуатации в условиях повышенной влажности регулярно осматривайте контакты на окисление
• Корзина ВА-305 4P от DEKRAFT совместима с большинством современных аппаратов серии SE (Dekraft) - сверьте типоразмер перед покупкой
