Корзина выкатного типа задн. гор. подкл. ВА-306 3P | 22966DEK DEKraft APC

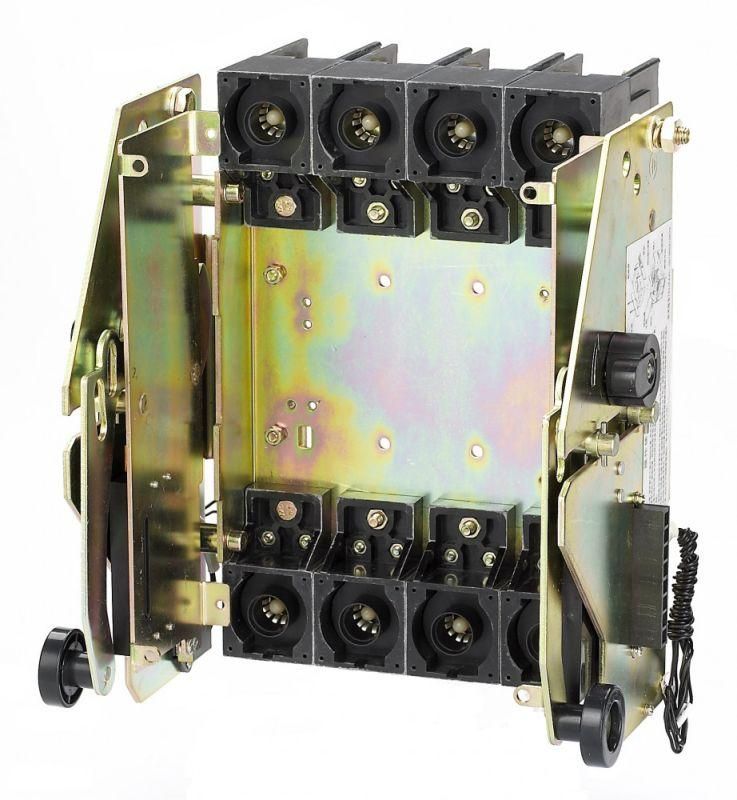

Корзина выкатного типа заднего горизонтального подключения ВА-306 3P от DEKraft предназначена для безопасного и удобного монтажа коммутационных аппаратов в распределительных щитах с задним доступом. Артикул 22966dek позволяет легко идентифицировать устройство в каталогах и на складах.

Назначение и область применения

Корзина выкатного типа ВА-306 3P используется для установки автоматических выключателей, контакторов и других модульных устройств в силовых щитах с задним горизонтальным подключением. Она обеспечивает возможность быстрой замены оборудования без демонтажа проводов - достаточно выкатить корзину из корпуса щита. Подходит для промышленных объектов, энергообъектов, систем управления технологическими процессами, где требуется высокая надёжность и скорость обслуживания.

Технические характеристики

• Номинальный ток: 800 А - способна работать с нагрузками до этого значения без перегрева;
• Количество полюсов: 3 - соответствует трёхфазным сетям;
• Номинальное напряжение: 400/415 В - рассчитана на использование в промышленных трёхфазных сетях с заземлённой нейтралью;
• Тип крепления: болтовое - фиксируется в щите с помощью болтов, что исключает самопроизвольное смещение;
• Тип присоединения: болтовое соединение - все входные и выходные кабели подключаются через болтовые зажимы, обеспечивающие прочный контакт;
• Выполнена как адаптер сборной шины - позволяет подключать несколько устройств к одной общей шине, уменьшая количество проводов;
• Работает как встроенное устройство - может быть установлено внутрь щита с жестким креплением, а не только как выдвижная рамка.

Совместимость и монтаж

Корзина ВА-306 3P совместима с оборудованием, предназначенным для монтажа в стандартизированные выкатные системы DEKRAFT серии КА-306. Для правильной установки необходимо соблюдать посадочные габариты и шаг крепёжных отверстий. Монтаж выполняется после предварительной подготовки места в щите: сверлятся отверстия под болты, прокладываются кабели к месту подключения. Благодаря заднему подключению, кабельные каналы остаются свободными, а работа с проводами возможна даже при закрытом щите. Установка требует наличия достаточного пространства за щитом для вывода кабелей и доступа к болтовым зажимам.

Безопасность и стандарты

Корзина ВА-306 3P выполнена в соответствии с требованиями к электроустановкам промышленного назначения. Обеспечивает видимый разрыв цепи при выкате - это важное условие безопасности при проведении техобслуживания. Все металлические части имеют надёжную электрическую связь с контуром заземления. Применение в составе систем, соответствующих ГОСТ Р 50030.2 и IEC 60947-2, рекомендовано для промышленных объектов.

Преимущества

• Удобство сервиса - оборудование можно менять без отключения всей линии, просто выкатив корзину;
• Экономия времени - снижаются затраты на техническое обслуживание и аварийное восстановление;
• Чёткая визуальная диагностика - положение «выкат / вставлен» сразу показывает состояние аппарата;
• Гибкость компоновки - одновременная реализация функций адаптера шины и встроенного устройства;
• Надёжность соединений - болтовой тип присоединения минимизирует риск нагрева и окисления контактов.

Ограничения применения

• Не предназначена для работы при температуре ниже -25 C или выше +60 C - требуется контроль микроклимата в помещении;
• Максимальный ток 800 А - нельзя использовать с оборудованием, потребляющим более 800 А; для больших нагрузок нужна другая серия;
• Требуется наличие свободного пространства за щитом для выкатывания и доступа к задней стороне - не подходит для стеновых щитов с плотной зашивкой;
• Не является герметичной конструкцией - не применяется во взрывоопасных или влажных средах без дополнительной защиты.

Примеры использования

• Замена автомата в цепи питания насосной станции без остановки всего участка;
• Подключение частотного преобразователя в промышленном щите с использованием сборной шины;
• Обслуживание распределительного пункта на заводе - оператор выкатывает корзину, проверяет контакты, меняет элемент, вставляет обратно;
• Монтаж в щитах с ограниченным передним доступом - например, в нишах или за другими щитами.

Практические советы

• Перед установкой проверьте соответствие номинала вашего выключателя (не более 800 А) и количества полюсов (3P);
• Используйте момент затяжки болтов согласно документации производителя - переусилие повредит контакты, недостаточное усилие вызовет нагрев;
• При использовании как адаптера сборной шины - убедитесь, что шина имеет ту же номинальную мощность и класс изоляции;
• Для долговечности регулярно осматривайте контакты на предмет потемнения или окисления - особенно при работе с переменной нагрузкой;
• Корзина ВА-306 3P от DEKraft совместима с аналогичными изделиями SE (Dekraft) - можно смешивать компоненты в рамках одной системы.
