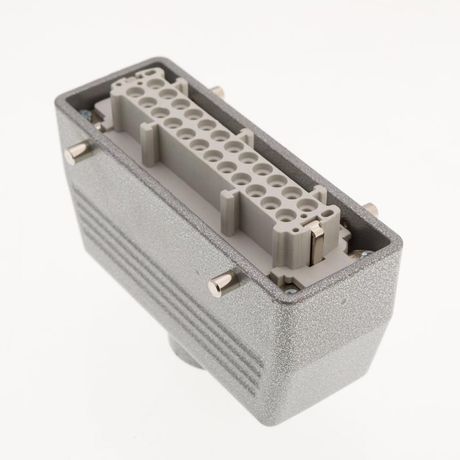

Кожух с гнездом верхний ввод 24п EMAS EBM24PU30

Кожух с гнездом металлический 24 полюса 16A верхний ввод PG 21 IP65 от бренда EMAS - это промышленный соединитель с металлическим корпусом, предназначенный для надёжного подключения кабеля с верхним вводом. Артикул ebm24pu30 обеспечивает защиту от пыли и воды, подходит для жестких условий эксплуатации на производствах, где важна долговечность и безопасность.

Назначение и область применения

Этот кожух с гнездом используется для создания защищённых точек подключения в условиях повышенной запылённости, влажности или воздействия внешних факторов. Подходит для подключения силовых и управляющих цепей в оборудовании, требующем высокой степени защиты. Часто применяется на станках, конвейерах, системах автоматизации, в пищевой, химической и фармацевтической промышленности.

Технические характеристики

• Количество контактов: 24 полюса (конфигурация 4P+E, 10, 16, 24, 32(2/16), 48(2/24) + PE)
• Номинальный ток: до 16 А (при 400 В) и до 10 А (при 250 В)
• Номинальное напряжение: 250 В / 400 В
• Импульсная прочность: 6 кВ
• Сопротивление изоляции: не менее 10 МОм
• Степень защиты: IP65 - полная защита от пыли и струй воды с любого направления
• Рабочая температура: от –40 C до +125 C
• Материал корпуса: металл
• Тип ввода: верхний, с зажимом PG 21 (для кабелей диаметром ~10–14 мм)
• Устойчивость к механическим нагрузкам: не менее 500 циклов вставления/извлечения
• Горючесть: класс V0 по UL94 - самозатухающий материал

Совместимость и монтаж

Кожух с гнездом металлический 24 полюса 16A верхний ввод PG 21 IP65 (артикул ebm24pu30) совместим с соответствующими штекерными разъёмами того же стандарта. Для установки требуется закрепить корпус на стене, панели или раме через крепёжные отверстия. Кабель вводится сверху через зажим PG 21 - он плотно фиксирует провода и предотвращает вытягивание. Убедитесь, что диаметр кабеля соответствует заявленному диапазону (10–14 мм). Не используйте кабели с жилами большего сечения - это нарушит герметичность.

Безопасность и стандарты

Конструкция соответствует требованиям DIN EN 61984 - международному стандарту для промышленных соединителей. Высокая степень защиты IP65 и класс горючести V0 обеспечивают соответствие нормам безопасности на производстве. Номинальное импульсное напряжение 6 кВ гарантирует устойчивость к скачкам напряжения в сетях с частыми перегрузками.

Преимущества

• Металлический корпус повышает механическую прочность и экранирует помехи
• Высокая степень защиты IP65 позволяет использовать в сырых, пыльных и агрессивных средах
• Широкий температурный диапазон (-40…+125 C) подходит для холодных цехов и нагреваемых участков
• Подтверждённая механическая стойкость - более 500 циклов подключения, что важно для часто обслуживаемого оборудования
• Зажим PG 21 обеспечивает надёжную фиксацию кабеля без дополнительных элементов

Ограничения применения

• Не предназначен для постоянного погружения в воду - IP65 не заменяет IP67/IP68
• Не рекомендован для использования в взрывоопасных зонах (не имеет взрывозащиты Ex)
• Максимальный ток 16 А действителен только при напряжении до 400 В; при 250 В допустимо 10 А - соблюдайте эти значения
• Не совместим с кабелями меньшего диаметра (<10 мм) - возможен слабый контакт и потеря герметичности

Примеры использования

• Подключение исполнительных механизмов на автоматических линиях
• Разъёмы для питания и управления насосов в пищевых цехах
• Точки подключения датчиков и сервоприводов в условиях влажности и мытья водой
• Передвижные станки, где требуется быстрое отсоединение и восстановление связи

Практические советы

• Перед монтажом проверьте, чтобы все контакты были чистыми и не окисленными - особенно при работе в агрессивной среде
• При использовании в местах с вибрацией дополнительно закрепите кабель рядом с разъёмом, чтобы снизить нагрузку на контактные группы
• Для удобства обслуживания выбирайте места с доступом - кожух с гнездом не рассчитан на работу в труднодоступных зонах
• При замене всегда используйте оригинальные компоненты EMAS - несовместимые разъёмы могут нарушить герметичность и электробезопасность
• Артикул ebm24pu30 - это именно гнездо (папа); для работы нужен соответствующий штекер (мама) того же типа
