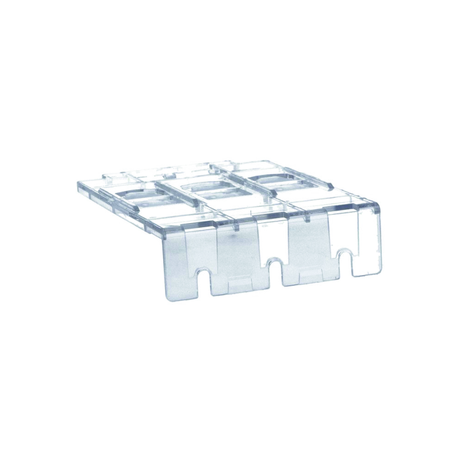

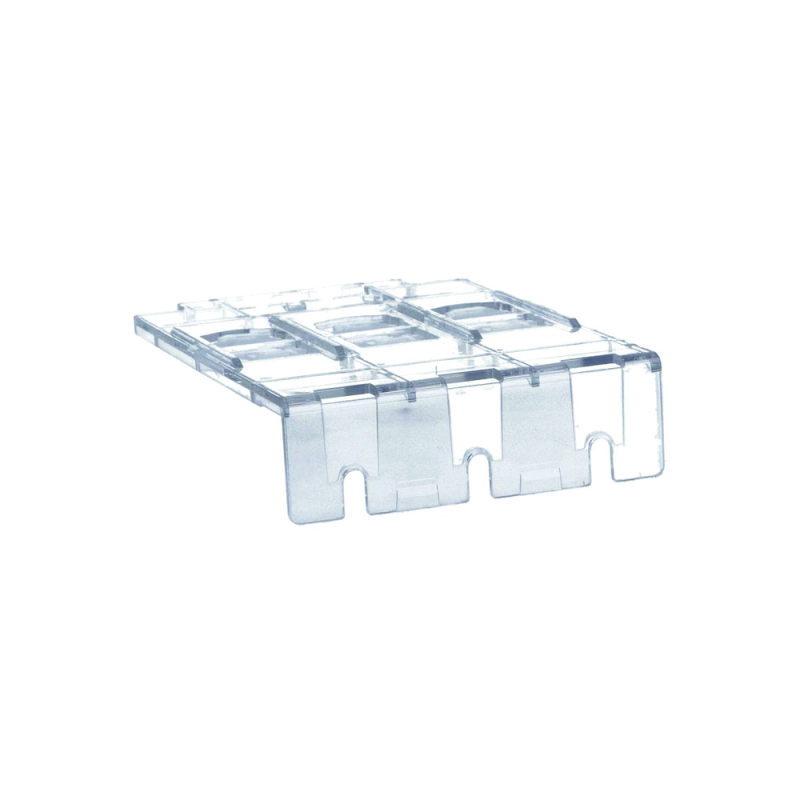

Кожух защитный для 3 полюса контакторов (A)F-95..(A)F-150 OptiStart K-FX-834 | 335396 КЭАЗ

Кожух защитный трехполюсный для контакторов A(F)-95..A(F)-150 серия K-FX-834 от КЭАЗ предназначен для механической защиты и безопасного доступа к контактам контакторов серии OptiStart K. Этот кожух совместим с моделями A(F)-95, A(F)-100, A(F)-115, A(F)-130 и A(F)-150, обеспечивая надежную изоляцию при монтаже в распределительных щитах.

Назначение и область применения

Кожух защитный трехполюсный для контакторов A(F)-95..A(F)-150 серия K-FX-834 защищает верхние силовые контакты и зажимы от случайного прикосновения, пыли и посторонних предметов. Применяется в составе автоматических систем управления электродвигателями на промышленном оборудовании — конвейерах, насосах, компрессорах, станках с ЧПУ. Устанавливается поверх контакторов OptiStart K для повышения уровня безопасности персонала и соответствия нормам электромонтажа.

Технические характеристики

• Тип изделия: кожух защитный
• Количество полюсов: 3
• Степень защиты: IP20 — предотвращает доступ пальцев и инструментов к токоведущим частям, но не защищает от воды и пыли
• Материал корпуса: термостойкий пластик (самозагасающий, UL94 V-0)
• Способ монтажа: винтовой — фиксируется на базовой платформе контактора болтами
• Исполнение: открытое — позволяет видеть состояние контактов и проводов
• Подключение: разъемное — не требует отключения проводов при установке или демонтаже
• Количество НО/НЗ контактов: 0 — не имеет собственных коммутирующих элементов

Совместимость и монтаж

Кожух K-FX-834 совместим исключительно с контакторами OptiStart K серии A(F)-95…A(F)-150. Монтаж выполняется после установки самого контактора. Для фиксации используются четыре винта, расположенные по углам основания кожуха. Разъемное подключение позволяет менять или обслуживать контактор без снятия проводов — достаточно открутить кожух и сдвинуть его назад. Перед установкой убедитесь, что посадочная площадка контактора чистая и не деформирована.

Безопасность и стандарты

Кожух соответствует требованиям IEC 60947-4-1 и ГОСТ Р 50030.4.2. Обеспечивает уровень защиты IP20, что запрещает доступ к опасным частям пальцами или инструментами диаметром более 12,5 мм. Материал корпуса самозагасающий, не распространяет горение. Не предназначен для работы во взрывоопасных средах или условиях повышенной влажности.

Преимущества

• Не требует отключения цепей при замене или осмотре контактора благодаря разъемному подключению
• Обеспечивает быстрый визуальный контроль состояния контактов
• Защита от случайного прикосновения снижает риск поражения током
• Легко монтируется и снимается — не нужна специальная оснастка
• Совместим с новыми и старыми моделями OptiStart K A(F)-95…A(F)-150

Ограничения применения

• Не применяется в помещениях с высокой влажностью, пылью или агрессивной средой — степень защиты IP20 недостаточна
• Не подходит для контакторов других серий, даже если они имеют аналогичный габарит
• Не защищает от внешнего воздействия воды, масел, химикатов
• Не используется в качестве основного средства защиты от короткого замыкания

Примеры использования

• Щитовая автоматика на пищевом производстве — защита контакторов, управляющих насосами и вентиляторами
• Цеха металлобработки — управление двигателями станков с ЧПУ
• Логистические комплексы — системы конвейеров с частотным регулированием
• Автоматизация HVAC — контроллеры воздушных клапанов и вентиляторов

Практические советы

• Перед установкой проверьте соответствие модели контактора — K-FX-834 не подходит для A(F)-65 и ниже
• При использовании в шкафах с плотной компоновкой учтите выступающую часть кожуха — он занимает до 20 мм сверху контактора
• Не затягивайте винты слишком сильно — пластиковый корпус легко трескается
• При необходимости замены контактора — отсоедините только питание, кожух можно оставить на месте
• Для удобства обслуживания рекомендуется использовать кожухи K-FX-834 в паре с маркированными клеммниками
