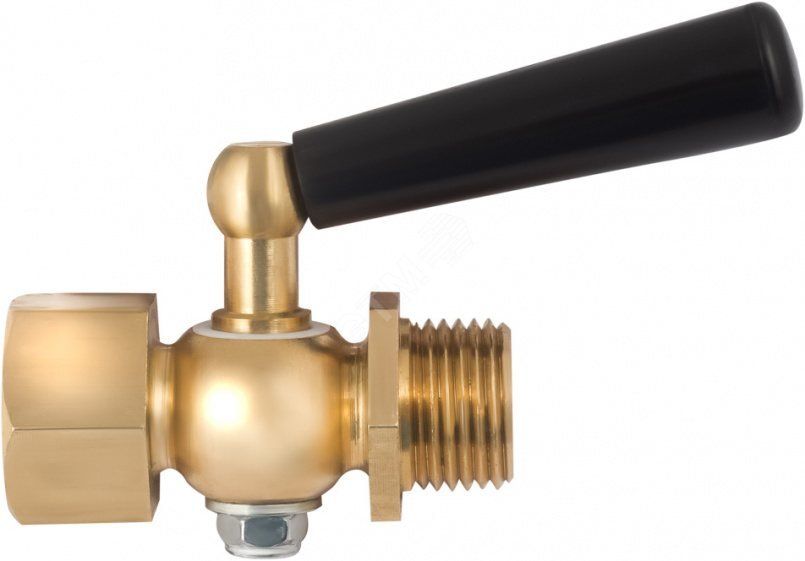

Кран трехходовой для манометра М20х1.5 ВН с фторопластовой прокладкой и натяжной гайкой - 00000006785 РОСМА

Трехходовой кран для манометра с резьбой М20×1,5 ВН от бренда РОСМА (артикул 00000006785) обеспечивает безопасное подключение, обслуживание и сброс давления без демонтажа прибора. Подходит для систем с жидкими и газообразными средами, где требуется частая проверка или замена манометра.

Назначение и область применения

Трехходовой кран используется для подключения манометров к трубопроводам и технологическим установкам. Он позволяет:

• Подключить манометр к системе под давлением;
• Отключить манометр без слива рабочей среды;
• Сбросить давление перед снятием прибора для ремонта или замены;
• Переключить поток между двумя состояниями: “работа” и “изоляция”.

Области применения: промышленные системы водоснабжения, воздушные компрессоры, гидравлические установки, тепломагистрали, насосные станции.

Технические характеристики

• Тип изделия: трёхходовой кран с поворотной пробкой;
• Резьба входа/выхода: М20×1,5 ВН (внутренняя цилиндрическая);
• Материал корпуса: латунь;
• Уплотнение: фторопластовая прокладка — устойчива к химическому воздействию и температурным колебаниям;
• Фиксация пробки: натяжная гайка — обеспечивает равномерное усилие прилегания, исключает протечки даже после длительной эксплуатации;
• Привод: рычажный поворот на 90° — легко управляемый одним движением.

Совместимость и монтаж

Кран совместим со всеми манометрами, имеющими внешнюю резьбу М20×1,5. Для монтажа:

• Закрутите кран в резьбовое отверстие оборудования до упора — используйте ключ подходящего размера;
• Не применяйте герметик — фторопластовая прокладка сама обеспечивает плотность;
• Подсоедините манометр к боковому выходу крана — он также имеет резьбу М20×1,5 ВН;
• Проверьте герметичность после первого включения — медленно откройте кран и наблюдайте за показаниями.

Посадочный диаметр резьбы соответствует ГОСТ 6357–81. Убедитесь, что трубы и оборудование имеют аналогичную внутреннюю резьбу.

Преимущества

• Натяжная гайка вместо штатной — снижает риск протечек при деформации пробки;
• Фторопластовая прокладка выдерживает широкий диапазон температур и агрессивных сред — лучше, чем резина или паронит;
• Латунный корпус — прочный, коррозионностойкий, долговечный;
• Отсутствие необходимости сливать систему при замене манометра — экономия времени и снижение простоев.

Ограничения применения

• Не предназначен для работы с агрессивными газами (например, хлор, сероводород) — материал корпуса не рассчитан на такие среды;
• Максимальное допустимое давление не указано — применять только в рамках параметров системы, где известна безопасная нагрузка;
• Не использовать в условиях постоянного вибрационного воздействия выше нормы — возможна потеря точности положения пробки;
• Не рекомендован для пищевых и медицинских систем — отсутствуют сертификаты соответствия требованиям СанПиН или FDA.

Примеры использования

• На компрессорной станции — кран позволяет менять манометр без остановки воздухопровода;
• На теплообменнике — контроль давления пара с возможностью быстрой диагностики;
• На гидравлическом прессе — сброс давления перед техобслуживанием без разгерметизации всей системы;
• В системах водоснабжения высокого давления — периодическая поверка манометров без слива воды.

Практические советы

• Перед установкой проверьте целостность резьбы на оборудовании — повреждённая резьба вызывает протечки даже при идеальном кране;
• Не затягивайте натяжную гайку слишком сильно — достаточно плотного контакта; переусердствование может деформировать фторопластовую прокладку;
• При длительном простое системы (более месяца) рекомендуется один раз в месяц полностью перевести кран в положение “закрыто”, затем снова “открыто” — чтобы предотвратить заклинивание пробки;
• Если манометр часто выходит из строя — возможно, проблема в импульсной трубке или вибрации; кран здесь лишь инструмент доступа, а не решение причин отказа.
