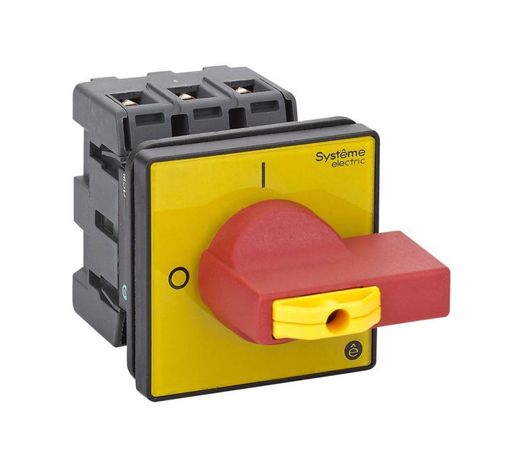

КРАСНОЙ РУКОЯТКОЙ НА ДВЕРЦУ 4 ВИНТА 1 ЗАМОК - MSD40360R ВЫКЛЮЧАТЕЛЬ-РАЗЪЕДИНИТЕЛЬ 3P 40A IP20 С APC

Выключатель-разъединитель Systeme Electric MSD40360R предназначен для безопасного отключения силовых цепей до 40 А в промышленном оборудовании. Его компактная конструкция с красной рукояткой и возможностью запирания позволяет использовать устройство как главный или аварийный выключатель на дверцах щитов и шкафов.

Назначение и область применения

Выключатель-разъединитель Systeme Electric MSD40360R используется для ручного отключения и включения электрических цепей с активной, индуктивной или смешанной нагрузкой. Подходит для управления двигателями по классам AC-3 и DC-3. Применяется в качестве основного или аварийного выключателя в электрошкафах, станках, конвейерах, системах автоматизации. Красная рукоятка обеспечивает быстрое визуальное определение положения устройства - «вкл/выкл».

Технические характеристики

• Номинальный ток: 40 А
• Количество полюсов: 3
• Степень защиты: IP20 - защита от прикосновений пальцами и крупными предметами, но не от пыли и воды
• Тип монтажа: на дверцу (через 4 винта) или на DIN-рейку
• Рукоятка: поворотная, красная, с возможностью блокировки навесным замком
• Гарантийный срок: 24 месяца
• Механический ресурс: повышенный - рассчитан на многократные операции включения/отключения
• Изоляционное расстояние: увеличенное - снижает риск пробоя между контактами

Совместимость и монтаж

Устройство устанавливается на дверцу щита с помощью четырёх винтов, расположенных по углам корпуса. Также возможно крепление на DIN-рейку - адаптер не требуется, конструкция совместима со стандартными рейками 35 мм. Для фиксации рукоятки в положении «выключено» используйте навесной замок (не входит в комплект). Максимальный диаметр вала замка - 8 мм. Убедитесь, что толщина дверцы соответствует зоне крепления - рекомендованная толщина 1–4 мм.

Безопасность и стандарты

Выключатель-разъединитель Systeme Electric MSD40360R соответствует требованиям IEC 60947-3 и ГОСТ Р 50030.3. Обеспечивает видимый разрыв цепи - обязательное условие для работ по технике безопасности. Конструкция исключает случайное включение при заблокированной рукоятке. Несмотря на заявленную защиту IP20, корпус выполнен в закрытом исполнении, защищающем от внешних воздействий внутри шкафа.

Преимущества

• Визуально отличаемая красная рукоятка - удобна для экстренного отключения
• Заблокированный режим - предотвращает неквалифицированное включение при обслуживании
• Увеличенное изоляционное расстояние - снижает вероятность дугового замыкания
• Высокий механический ресурс - надёжно работает даже при частых переключениях
• Гибкая установка - можно монтировать как на дверцу, так и на DIN-рейку

Ограничения применения

Не предназначена для эксплуатации во влажных, пыльных или наружных условиях - степень защиты IP20 не обеспечивает защиту от брызг, пыли и агрессивной среды. Не следует использовать в качестве средства защиты от перегрузки или короткого замыкания - только для ручного отключения. Не поддерживает автоматическое управление - требует ручного воздействия. Не совместим с модульными автоматическими выключателями - является самостоятельным аппаратом.

Примеры использования

• Главный выключатель на дверце распределительного щита станка с ЧПУ
• Аварийный отключающий элемент на панели конвейерной линии
• Ручной разъединитель перед частотным преобразователем
• Отключающее устройство для группы насосов в помещении с ограниченным доступом

Практические советы

• Перед монтажом проверьте соответствие тока нагрузки - не превышайте 40 А, особенно при индуктивных нагрузках (двигатели)
• При установке на дверцу используйте антивибрационные прокладки - снижают износ механизма
• Для блокировки выбирайте замки с подходящим диаметром вала (до 8 мм) - стандартные навесные замки часто подходят
• Не затягивайте крепёжные винты слишком сильно - это может деформировать пластиковую рамку
• Проверяйте состояние контактов каждые 6–12 месяцев при интенсивном использовании - окисление снижает проводимость
