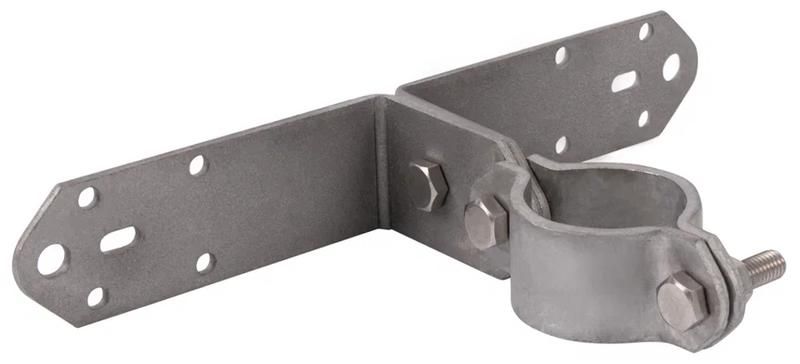

Крепеж молниеприемной мачты на стену, от стены до L=80 мм(isFang TW80) | 5408950_V1 OBO Bettermann

Крепеж молниеприемной мачты на стену L=80 мм, опора для улавливающей мачты от OBO BETTERMANN (артикул 5408950_v1) предназначен для фиксации вертикальных молниеприемных мачт на стенах или кровельных надстройках, обеспечивая надежную механическую поддержку изолированных опорных труб.

Назначение и область применения

Эта опора используется для установки улавливающих мачт систем молниезащиты. Подходит для крепления на вертикальных поверхностях - стены зданий, парапеты, выступающие элементы кровли. Применяется там, где требуется поднять молниеприемник выше уровня поверхности для эффективного перехвата молнии. Особенно актуальна при ограниченном пространстве на крыше или когда нельзя использовать фундаментные основания.

Технические характеристики

• Длина крепежного элемента: 80 мм
• Материал: оцинкованная сталь (соответствует требованиям коррозийной стойкости для внешних условий)
• Тип крепления: настенный, через анкерные болты или дюбели
• Рассчитана на установку изолированных опорных труб стандартного диаметра
• Не содержит электроизоляционных компонентов - предназначена исключительно для механической фиксации

Совместимость и монтаж

Крепеж молниеприемной мачты на стену L=80 мм, опора для улавливающей мачты совместим с трубами, используемыми в системах молниезащиты OBO BETTERMANN. Для монтажа требуются анкерные крепления подходящего типа и длины, соответствующие материалу стены (бетон, кирпич, металлический профиль). Установка выполняется с помощью сверления отверстий и затяжки болтов. Рекомендуется проверить нагрузочную способность стены перед монтажом. Крепление не рассчитано на самонарезание - необходимо предварительное сверление.

Преимущества

• Устойчивость к атмосферным воздействиям благодаря цинковому покрытию
• Простая и быстрая установка на готовые вертикальные поверхности
• Имеет жесткую конструкцию, минимизирующую колебания мачты при ветре
• Совместима с сериями крепежа OBO BETTERMANN, что позволяет собирать единые системы защиты

Ограничения применения

• Не применяется для горизонтальных или потолочных креплений
• Не является изолирующим элементом - не заменяет изоляторы между мачтой и конструкцией
• Не рекомендован для использования на хрупких материалах (газобетон, пеноблоки) без усиления основания
• Не подходит для монтажа тяжелых мачт массой более 15 кг без дополнительной поддержки

Примеры использования

• Фиксация молниеприемной мачты на стене административного здания рядом с дымовой трубой
• Установка на парапете многоэтажного офисного комплекса, где невозможно смонтировать мачту на крышу
• Поддержка изолированной мачты на боковой поверхности котельной или технологического корпуса

Практические советы

• Перед монтажом убедитесь, что посадочный диаметр трубы соответствует внутреннему контуру крепежа - типовая посадка для труб Ø25–35 мм
• Используйте анкеры с расчетной глубиной заделки не менее 50 мм в бетоне
• Проверьте соответствие крепежа проекту молниезащиты - он должен находиться в зоне действия молниеприемника
• После установки проведите визуальный осмотр на предмет люфта - при наличии игнорирования этого может привести к повреждению мачты при порывах ветра
• Для долговечности периодически проверяйте состояние гайки и шпилек - особенно после зимнего периода
