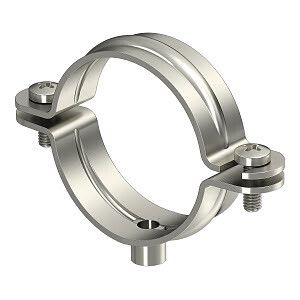

Крепежная скоба дистанционная 20-22mm (732 22 A4) | 1360662 OBO Bettermann

Крепежная скоба дистанционная 20-22 мм V4A (A4) от OBO BETTERMANN предназначена для фиксации одиночных кабельных трасс или труб на расстоянии от поверхности стены, обеспечивая доступ для обслуживания и соблюдение требований противопожарной защиты. Артикул 1360662 соответствует исполнению закрытого типа из нержавеющей стали V4A (A4).

Назначение и область применения

Крепежная скоба дистанционная 20-22 мм V4A (A4) используется для надежного крепления одного кабеля или трубы диаметром 20–22 мм с зазором от стеновой поверхности. Применяется в системах электроснабжения, связи, автоматизации и пожарной сигнализации там, где требуется изоляция от основания - например, в бетонных, кирпичных или металлических конструкциях.

Подходит для установки внутри помещений и на улице благодаря устойчивости к УФ-излучению. Обеспечивает соответствие требованиям противопожарной защиты при прохождении через огнеупорные перегородки и перекрытия.

Технические характеристики

• Материал: нержавеющая сталь V4A (A4) - высокая коррозионная стойкость, особенно в агрессивных средах
• Диаметр крепления: 20–22 мм - подходит для кабелей и труб указанного внешнего диаметра
• Тип крепления: резьбовое соединение - позволяет использовать болты или шпильки для фиксации к основе
• Исполнение: закрытого типа - защищает кабель от механических повреждений и попадания посторонних предметов
• Отступ от стены: да - обеспечивает воздушный зазор между кабелем и поверхностью
• Устойчивость к УФ-излучению: да - сохраняет прочность и цвет при длительном воздействии солнца
• Подходит для противопожарной защиты: да - сертифицирована для использования в огнестойких конструкциях

Совместимость и монтаж

Крепежная скоба дистанционная 20-22 мм V4A (A4) совместима с любыми метизами M8–M10 (диаметр отверстий под крепление рассчитан под стандартную резьбу). Для монтажа необходимо просверлить отверстие в стене, вставить анкер или шпильку, затем зафиксировать скобу болтом.

Не используйте саморезы или пластиковые дюбели - они не обеспечивают достаточную нагрузочную способность и нарушают целостность противопожарной защиты.

Безопасность и стандарты

Изделие соответствует требованиям к материалам для применения в системах противопожарной защиты согласно EN 50399 и DIN 4102. Нержавеющая сталь V4A (A4) не выделяет токсичных веществ при нагреве и сохраняет форму даже при температуре до +80 C в условиях пожара.

Преимущества

• Высокая долговечность - нержавеющая сталь V4A не ржавеет даже во влажных и химически активных средах
• Стабильность формы - закрытый тип скобы предотвращает деформацию при нагрузках
• Легкий контроль состояния кабеля - зазор от стены позволяет провести осмотр без демонтажа
• Совместимость с системами OBO BETTERMANN - легко комбинируется с другими элементами крепления этой серии

Ограничения применения

• Не предназначен для крепления нескольких кабелей одновременно - только один кабель или труба диаметром 20–22 мм
• Не рекомендован для использования в условиях постоянного контакта с открытым пламенем или температур выше +80 C
• Не заменяет специализированные огнезадерживающие прокладки - применяется как часть системы, но не вместо них

Примеры использования

• Фиксация силового кабеля в шахте лифта с выходом на этажи
• Удержание трубопровода с сигналом пожарной сигнализации в бетонной перегородке
• Крепление кабеля управления на фасаде здания с открытой эксплуатацией
• Монтаж в медицинских учреждениях, где важна стерильность и коррозионная стойкость

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен входить в диапазон 20–22 мм; меньший диаметр может вызвать люфт, больший - затруднит установку
• При использовании в морской или химической среде - дополнительно контролируйте наличие солевых отложений на поверхности
• Артикул 1360662 имеет маркировку “732 22 V4A” - сверьте её с документацией при заказе
• Для многократного монтажа выбирайте скобы с резьбой M8 - они лучше совмещаются с большинством анкеров
