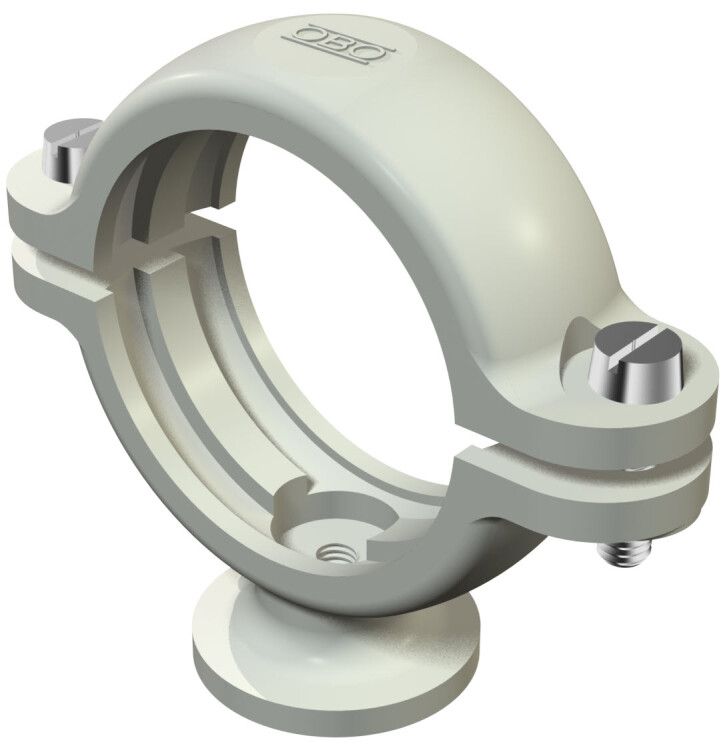

Крепежная скоба цокольная 22,5-25mm (2960 25 M6 LGR) | 2130254 OBO Bettermann

Крепежная скоба цокольная 22,5–25 мм от OBO BETTERMANN (арт. 2960 25 M6 LGR / 2130254) предназначена для фиксации одиночного кабеля или трубы на вертикальных поверхностях, особенно там, где требуется компактное и надежное крепление без доступа с тыльной стороны.

Назначение и область применения

Эта скоба используется для удержания одного кабеля или трубопровода диаметром 22,5–25 мм на стене, потолке или другой жесткой поверхности. Подходит для внутренней проводки в помещениях: офисах, производственных зонах, распределительных щитах. Часто применяется в системах управления, автоматизации и слаботочных сетях, где важна плотная фиксация без перегрузки крепежа.

Технические характеристики

• Диаметр крепления: 22,5–25 мм - обеспечивает плотную посадку для кабелей среднего диаметра, например, силовых или сигнальных с изоляцией до 25 мм.
• Материал: Полистирол - легкий, химически стойкий пластик, не поддерживающий горение, устойчив к воздействию масел и большинства бытовых растворителей.
• Тип крепления: Открытые отверстия под винт М6 - позволяет закрепить скобу саморезами или шурупами через два отверстия в основании.
• Исполнение: Закрытого типа - замкнутая форма предотвращает случайное выпадение кабеля даже при вибрациях.
• Цвет: Серый - соответствует стандартному цветовому решению для промышленной электротехники.
• Покрытие: Необработанная поверхность - не требует дополнительной защиты, не содержит металлических элементов.
• Галогены: Отсутствуют - материал безопасен при возможном нагреве или возгорании, не выделяет токсичных паров.

Совместимость и монтаж

Скоба совместима с любыми кабелями и трубами внешним диаметром от 22,5 до 25 мм. Для установки используйте винты М6 длиной до 30 мм - они должны входить в отверстия без усилия. Крепите скобу на бетон, кирпич, деревянные или металлические поверхности с помощью подходящих анкеров или саморезов. Установка выполняется в один этап: приложите скобу, отметьте места сверления, просверлите, зафиксируйте. Не допускается использование с кабелями меньшего диаметра - они будут болтаться внутри, что снижает надежность.

Безопасность и стандарты

Произведено в соответствии с требованиями ISO для цокольных скоб. Материал не содержит галогенов, что соответствует нормам безопасности для помещений с повышенными требованиями к экологической чистоте при пожаре. Соответствует требованиям IEC 60839 для крепежных элементов слаботочных систем.

Преимущества

• Удобный дизайн - замкнутая форма исключает выпадение кабеля даже при механическом воздействии.
• Легкий вес - не создаёт нагрузки на конструкцию при множественной установке.
• Стойкость к химическим веществам - подходит для промышленных условий с риском контакта с маслом или моющими средствами.
• Отсутствие металла - не вызывает коррозии, не влияет на сигналы в слаботочных системах.

Ограничения применения

• Не предназначен для наружной эксплуатации - полистирол не устойчив к длительному UV-воздействию и перепадам температур ниже –10 C.
• Не рекомендуется использовать для многожильных кабелей с большим радиусом изгиба - скоба рассчитана только на один кабель указанного диапазона.
• Не подходит для высоких нагрузок - не является опорным элементом для тяжелых труб или массивных кабельных трасс.

Примеры использования

• Фиксация кабеля питания к контроллеру на станке с ЧПУ.
• Удержание сигнального кабеля от датчика к распределительному щиту в цеху.
• Крепление трубки с воздушным каналом в системе автоматического контроля.
• Размещение кабеля в нише между панелями оборудования, где нужна минимальная глубина крепления.

Практические советы

• Перед монтажом проверьте точный диаметр кабеля - он должен полностью войти в скобу без зазора, но без давления на изоляцию.
• Используйте винты с плоской головкой - они лучше ложатся на поверхность и не выступают за контур скобы.
• При групповой установке соблюдайте интервал не менее 30 см между соседними скобами - это предотвращает перегрев и деформацию материала.
• Не используйте клей или герметик для усиления крепления - это нарушает принцип работы и затруднит обслуживание.
• Артикулы 2960 25 M6 LGR и 2130254 - это один и тот же продукт; различаются лишь форматы номеров в каталогах поставщиков.
