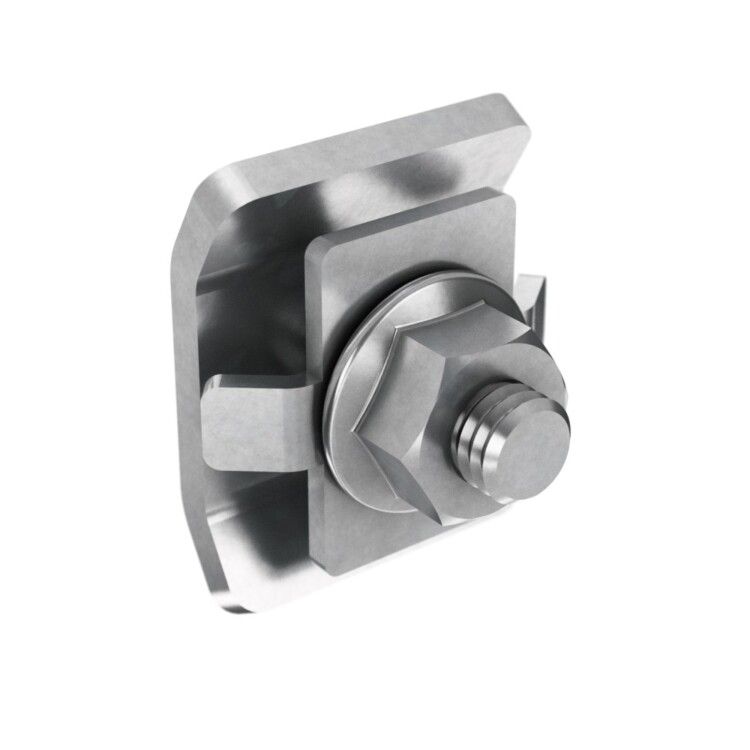

Крепежный комплект №1 для монтажа проволочного лотка, AISI 304 | CM350001INOX DKC ДКС

Крепежный комплект №1 для мONTАЖА ПРОВОЛОЧНОГО ЛОТКА, AISI 304 от бренда DKC (ДКС) - это набор элементов для надежного соединения секций проволочных лотков встык и сборки сложных конфигураций, таких как Т-образные отводы и повороты. Артикул cm350001inox выполнен из нержавеющей стали AISI 304, что обеспечивает долговечность в агрессивных средах.

Назначение и область применения

Крепежный комплект №1 для монтажа проволочного лотка, AISI 304 предназначен для соединения прямых участков проволочных лотков встык, а также для сборки переходных элементов: Т-образных ответвлений, угловых поворотов и редукционных участков. Подходит для прокладки кабельных трасс в промышленных помещениях, на производствах, в цехах с высокой влажностью или химической активностью воздуха. Применяется в системах автоматизации, на конвейерах, в энергетике и пищевой промышленности.

Технические характеристики

• Материал: нержавеющая сталь AISI 304 - устойчив к коррозии, не выделяет частиц, подходит для чистых зон
• Состав комплекта: винт М6×20, плоская шайба, четырехлепестковая шайба, гайка М6
• Цвет: светло-серый (естественный цвет нержавеющей стали)
• Тип изделия: крепежный комплект
• Серия: F5 Combitech

Совместимость и монтаж

Комплект совместим с проволочными лотками серии F5 Combitech от DKC. Для установки необходимо совместить кромки двух лотков, просверлить отверстия по месту (если отверстий нет), затем зафиксировать детали в следующем порядке: четырехлепестковая шайба - лоток - плоская шайба - винт - гайка. Четырехлепестковая шайба предотвращает самопроизвольное раскручивание при вибрациях. Установка выполняется обычным ключом на 10 мм. Посадочный диаметр отверстия в лотке - 6,5–7 мм, соответствует размеру винта М6.

Безопасность и стандарты

Изделие изготовлено из материала, соответствующего требованиям DIN EN 10088-1 для нержавеющих сталей. Нержавеющая сталь AISI 304 не содержит токсичных покрытий, безопасна для использования в пищевых и фармацевтических объектах. Соответствует нормам электробезопасности при использовании в кабельных трассах.

Преимущества

• Устойчивость к коррозии - подходит для влажной, агрессивной и моющейся среды
• Высокая механическая прочность - выдерживает нагрузки от веса кабелей и внешних воздействий
• Четырехлепестковая шайба исключает самоотвинчивание даже при постоянных вибрациях
• Одинаковый состав всех элементов - гарантирует однородную коррозионную стойкость всей системы
• Не требует специальных инструментов - монтаж возможен стандартным ключом

Ограничения применения

• Не предназначена для монтажа в условиях температур выше +300 C - материал теряет прочностные свойства
• Не рекомендуется использовать с лотками других серий, если не совпадают шаг и диаметр отверстий
• Не заменяет основные крепления к стене или потолку - служит только для соединения секций лотка между собой
• Не подходит для крепления тяжелых жестких труб или металлических каналов - рассчитан только на легкие проволочные лотки

Примеры использования

• Сборка Т-образного ответвления в цехе с частой мойкой оборудования
• Формирование поворота на 90° в кабельном канале на производстве фармацевтических препаратов
• Соединение двух прямых участков лотка в зоне с повышенной влажностью - например, в мясопереработке
• Редукция лотка от широкого к узкому с сохранением герметичности и целостности крепления

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстий в лотке и винта - не используйте силу, если не входит легко
• Затягивайте гайку до упора, но без перегрузки - переутяжка может деформировать проволочную сетку лотка
• При работе в агрессивной среде периодически осматривайте крепления - хотя AISI 304 устойчив, длительная эксплуатация в соляных парах требует профилактики
• Храните комплекты в сухом месте - даже нержавеющая сталь может покрываться временной пленкой оксидов при контакте с влагой и грязью
• Для больших проектов закупайте запасные комплекты - потеря одного винта или шайбы может потребовать замены всего набора
