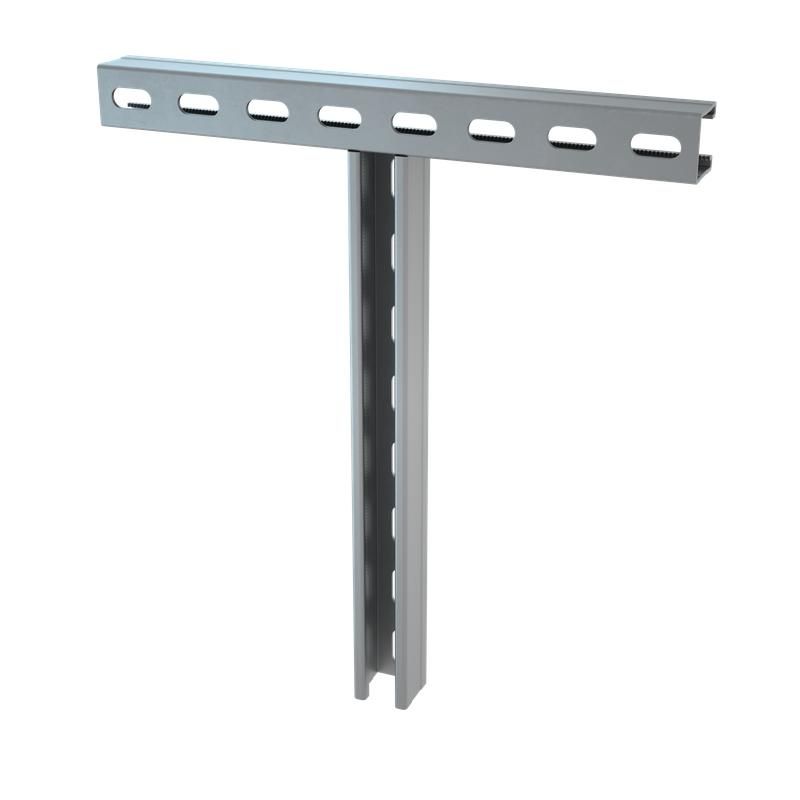

Крепление к двутавровой балке Т-образное 400х200 мм HD | KTS200 КМ-Профиль LO8222

Крепление к двутавровой балке Т-образное 400х200 мм от КМ-Профиль (артикул lo8222) предназначено для надёжного крепления консолей и стоек к двутавровым балкам в системах монтажа кабельных трасс. Изделие изготовлено из оцинкованной стали с повышенной устойчивостью к коррозии, что делает его пригодным как для внутренних, так и для наружных условий.

Назначение и область применения

Крепление к двутавровой балке Т-образное 400х200 мм используется для фиксации вертикальных стоек и горизонтальных консолей к двутавровым балкам в системах кабельной инфраструктуры. Применяется в составе монтажных решений типа ТМ СИСТЕМА КМ®, где требуется жёсткая и долговечная связь между несущими элементами. Подходит для установки в производственных зонах, на объектах энергетики, транспорта, логистики и других местах с высокой механической нагрузкой.

Технические характеристики

• Размеры: 400 × 200 мм
• Материал: сталь оцинкованная
• Толщина стенки: 2,5 мм
• Форма профиля: С-профиль
• Покрытие: горячее цинкование по ГОСТ 9.307-89
• Цвет: серый
• Наличие зубчатого зацепления: да - обеспечивает самоблокировку при установке на двутавр
• Перфорация: задняя сторона - для крепления болтами и шпильками
• Ширина слота: 30 мм - совместима с типовыми крепёжными элементами
• Огнестойкость: да - сохраняет целостность при воздействии открытого пламени до предела нормируемой температуры

Совместимость и монтаж

Крепление к двутавровой балке Т-образное 400х200 мм совместимо с любыми двутавровыми балками, имеющими ширину полки, соответствующую размеру зубчатого зацепления. Установка выполняется путём вставки изделия в полку балки до щелчка - зубья автоматически фиксируют положение. Для окончательной фиксации используются болты М8–М12 через перфорацию на задней стороне. Рекомендуется использовать крепёж с гроверами или контргайками для противостояния вибрации. Совместимо с другими элементами серии ТМ СИСТЕМА КМ® - можно комбинировать с кронштейнами, хомутами и направляющими.

Безопасность и стандарты

• Горячее цинкование соответствует ГОСТ 9.307-89 - гарантирует срок службы более 20 лет в условиях умеренной коррозии
• Огнестойкость подтверждена испытаниями в рамках требований к электрооборудованию
• Условия эксплуатации соответствуют ГОСТ 15150-69 (класс 1.2 - умеренный климат, низкая загрязнённость)

Преимущества

• Автоматическая фиксация благодаря зубчатому зацеплению - снижает время монтажа
• Высокая прочность за счёт толщины 2,5 мм и сварной конструкции - выдерживает динамические и ударные нагрузки
• Горячее цинкование - устойчиво к ржавчине даже при повреждении поверхности
• Перфорация на задней стенке - удобна для точного позиционирования и многократной сборки/разборки
• Огнестойкость - безопасно применять вблизи оборудования с риском перегрева

Ограничения применения

• Не рекомендуется для использования в агрессивных химических средах (например, в химпроизводстве с кислотами или щелочами)
• Не предназначен для крепления к балкам с толщиной полки менее 5 мм - возможна деформация зубьев
• Не следует применять в условиях постоянного погружения в воду - хотя цинк защищает от влаги, длительный контакт с водой снижает срок службы
• Не подходит для монтажа на деревянные или пластиковые конструкции - требует металлический двутавр

Примеры использования

• Крепление кабельных лотков к несущим балкам в цехах металлургического производства
• Установка светильников и датчиков на потолочных балках в распределительных пунктах
• Монтаж трубопроводов и воздуховодов в логистических терминалах с высокой влажностью
• Фиксация антивандальных корпусов управления на внешних опорах в городской инфраструктуре

Практические советы

• Перед монтажом проверьте ширину полки двутавровой балки - она должна быть достаточной для плотного входа зубцов (обычно 25–40 мм)
• При необходимости регулировки высоты используйте несколько таких креплений на одной балке - они легко комбинируются
• Для защиты от вибраций в оборудовании с частыми запусками применяйте пружинные шайбы под гайки
• При работе на высоте - закрепите изделие перед затяжкой крепёжа, чтобы избежать падения
• При замене старого крепления - удалите ржавые остатки и протрите поверхность балки перед установкой нового Крепления к двутавровой балке Т-образное 400х200 мм от КМ-Профиль
