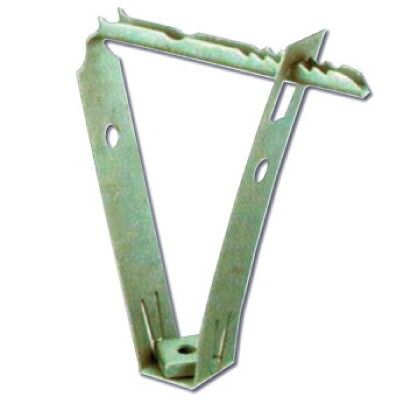

Крепление к профнастилу потолочное М10 | CM311000 DKC ДКС

Крепление к профнастилу потолочное М10 от DKC (ДКС), артикул cm311000, предназначено для надёжного крепления оборудования и монтажных систем к волнам профнастила на потолках. Изделие выполнено из оцинкованной стали с высокой устойчивостью к коррозии и подходит для использования в условиях повышенной влажности.

Назначение и область применения

Крепление к профнастилу потолочное М10 используется для подвески различных элементов к профилированному листу - например, воздуховодов, трубопроводов, светильников, кабельных трасс, вентиляционного оборудования. Подходит для установки внутри зданий с металлическими кровлями или стенами из профнастила: складских помещений, производственных цехов, автосервисов, теплиц и объектов сельского хозяйства.

Технические характеристики

• Тип изделия: потолочное крепление
• Диаметр резьбовой части: 10,5 мм (соответствует резьбе M10)
• Материал: сталь оцинкованная
• Покрытие: горячее цинкование по методу Сендзимира + доп. возможность гальванического покрытия цинк-никель
• Форма: трапециевидный кронштейн - обеспечивает плотное прилегание к волне профнастила
• Климатическое исполнение: УХЛ(1,5) - рассчитано на работу при температуре от −40 C до +40 C и в условиях повышенной влажности
• Цвет: серый
• Регулируемость: да - позволяет выставлять нужную высоту подвеса

Совместимость и монтаж

Крепление к профнастилу потолочное М10 совместимо со всеми типами профнастила с трапециевидными волнами, где шаг волны соответствует ширине кронштейна. Для монтажа требуется предварительно просверлить отверстие в вершине волны профнастила диаметром 10–11 мм. Шпилька M10 вворачивается в крепление и фиксируется гайкой с шайбой. Регулировка высоты осуществляется путём поворота шпильки в резьбовом корпусе. Рекомендуется использовать гайки с пластиковыми или резиновыми прокладками для снижения вибраций.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 1759.4-87 (резьба метрическая) и ГОСТ 14918-80 (защитные покрытия). Климатическое исполнение УХЛ(1,5) гарантирует безопасную эксплуатацию в закрытых помещениях с контролируемым микроклиматом. Нагрузка на крепление должна определяться расчётно - максимальная нагрузка зависит от прочности профнастила и качества сверления.

Преимущества

• Высокая коррозионная стойкость благодаря двойному цинковому покрытию - как горячему, так и гальваническому (цельное покрытие без пор и трещин)
• Трапециевидная форма обеспечивает равномерное распределение нагрузки по волне профнастила, исключает деформацию листа
• Регулируемая система позволяет точно задавать высоту подвеса без дополнительных деталей
• Совместимость с большинством стандартных крепёжных элементов M10 - гайки, шайбы, хомуты
• Не требует сложного инструмента для установки - достаточно дрели и ключа

Ограничения применения

• Не предназначен для наружной эксплуатации под открытым небом - даже с защитным покрытием долгосрочные воздействия осадков и УФ-излучения снижают срок службы
• Не рекомендуется применять на тонколистовом профнастиле толщиной менее 0,4 мм - возможна продавливание волны
• Запрещается использовать в качестве основного несущего элемента при нагрузках выше 15 кг на точку крепления без дополнительного усиления конструкции
• Не подходит для крепления к металлочерепице или другим видам кровельных материалов с другой формой волны

Примеры использования

• Подвеска воздушных каналов в промышленном цехе с металлическим потолком
• Крепление LED-светильников к профнастилу в складском ангаре
• Установка кабельных лотков в холодильной камере с профнастильными стенами
• Фиксация датчиков и трубопроводов в теплице с металлической конструкцией

Практические советы

• Перед монтажом проверьте толщину профнастила - минимально допустимая - 0,5 мм. При меньшей толщине используйте усиливающие пластины.
• Выбирайте шпильки с резьбой M10 длиной 80–120 мм - этого достаточно для регулировки и надёжной фиксации.
• При использовании в местах с высокой влажностью (например, в мясопереработке) предпочтите вариант с гальваническим цинк-никелевым покрытием - он более устойчив к агрессивным средам.
• Не затягивайте гайки слишком сильно - это может вызвать перекос кронштейна и повреждение волны профнастила.
• Артикул cm311000 - часть серии M5 Combitech от DKC; все комплектующие этой серии взаимозаменяемы между собой.
