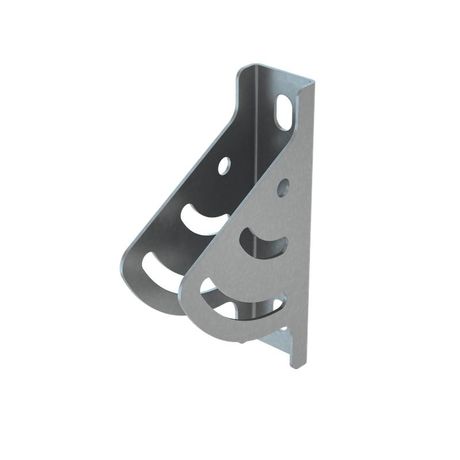

Крепление консолей без опоры к наклонным поверхностям HD | UPDH КМ - профиль КМ-Профиль LO17490

Крепление консолей без опоры к наклонным поверхностям HD КМ-профиль - это специализированный монтажный элемент, предназначенный для надёжного крепления металлических лотков системы КМ-Профиль на наклонных и вертикальных поверхностях без необходимости установки дополнительных опор. Артикул lo17490 обеспечивает устойчивую фиксацию даже в условиях повышенной влажности и открытых площадках.

Назначение и область применения

Крепление консолей без опоры к наклонным поверхностям HD КМ-профиль применяется для монтажа металлических лотков серии КМ-Профиль на стеновых, потолочных или других наклонных поверхностях, где невозможно использовать традиционные опорные кронштейны. Подходит для прокладки кабельных трасс в помещениях с высокой влажностью, на улице, в зонах с низкой химической агрессивностью. Элемент совместим со всеми типами лотков ТМ СИСТЕМА КМ®.

Технические характеристики

• Материал: сталь с горячим цинкованием по ГОСТ 9.307-89
• Условия эксплуатации: соответствует требованиям ГОСТ 15150-69 (класс исполнения УХЛ)
• Защита от коррозии: обеспечивается за счёт равномерного цинкового покрытия
• Применимость: исключительно для систем КМ-Профиль

Совместимость и монтаж

Элемент совместим со всеми лотками серии КМ-Профиль. Монтируется напрямую к поверхности с помощью крепёжных отверстий, предусмотренных в конструкции. Для установки требуется предварительная разметка и сверление отверстий в основании. Конструкция не требует дополнительных комплектующих - достаточно болтов или анкеров подходящего диаметра, соответствующих материалу базовой поверхности.

Безопасность и стандарты

• Цинкование выполнено по ГОСТ 9.307-89 - гарантирует долговечность покрытия
• Соответствие ГОСТ 15150-69 - допущена эксплуатация в условиях повышенной влажности, перепадов температур и слабой коррозионной активности окружающей среды

Преимущества

• Не требует установки дополнительных опор - экономит место и снижает нагрузку на конструкцию
• Высокая устойчивость к коррозии благодаря горячему цинкованию
• Гибкая система сборки: легко сочетается с другими элементами серии КМ-Профиль
• Поддерживает стабильную фиксацию лотков на любых наклонах до 90°

Ограничения применения

• Не предназначен для использования в агрессивных химических средах (например, в промышленных цехах с постоянным воздействием кислот, щелочей или солевых растворов)
• Не рекомендован для монтажа на нестабильных или ослабленных поверхностях (древесина, штукатурка без армирования, пустотелые материалы)
• Работает только с лотками серии КМ-Профиль - несовместим с продукцией других производителей

Примеры использования

• Кабельные трассы в подвалах, тепловых пунктах, бассейнах
• Прокладка проводов на внешних стенах зданий, крылечках, навесах
• Фиксация лотков на наклонных участках технологических трубопроводных коробов
• Обустройство электрощитовых помещений с ограниченным пространством

Практические советы

• Перед монтажом проверьте угол наклона поверхности - элемент рассчитан на максимальный угол 90°, но для углов более 45° рекомендуется увеличить количество точек крепления
• Выбирайте крепёж с учётом материала основания: для бетона - анкерные болты, для стали - саморезы с пресс-шайбой
• При использовании на открытом воздухе регулярно осматривайте места крепления на предмет механических повреждений цинкового слоя
• Не используйте этот элемент как самостоятельную несущую конструкцию - он лишь фиксирует лоток, а вес кабеля распределяется между несколькими точками крепления
