Крепление приварное для профилей BPL-41/BPM-41/BPD-41 не оцинкованное - BSW4101 ДКС

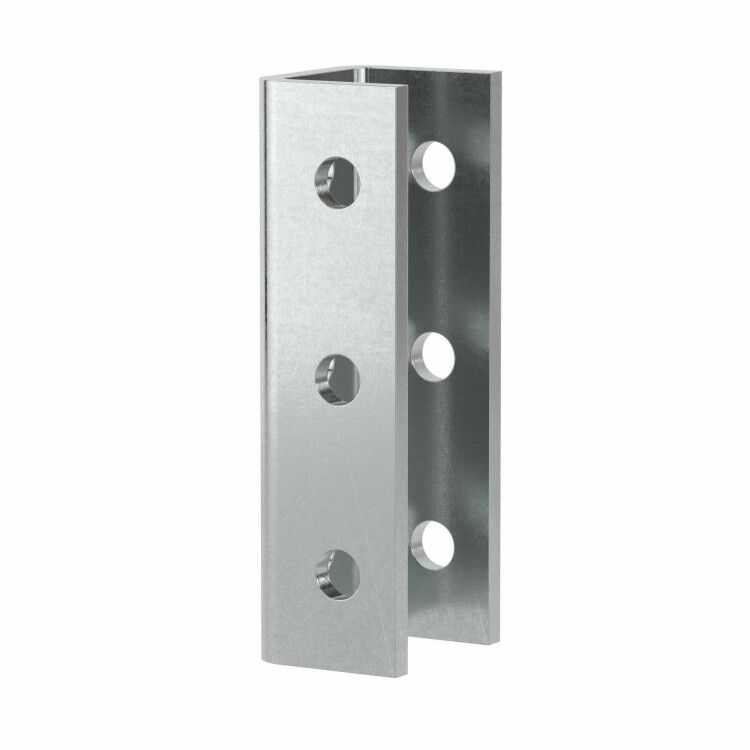

Крепление приварное для профилей BPL-41/BPM-41/BPD-41, неоцинкованное - это надёжный элемент для фиксации U-профилей DKC на несущих конструкциях. Артикул bsw4101 из серии B5 Combitech предназначен для сварного монтажа в условиях, где требуется жёсткая и долговечная связь между профилем и металлической рамой.

Назначение и область применения

Этот тип крепления используется для приваривания к прогонам, балкам, рамам и другим несущим элементам конструкций. После установки на него монтируются профили BPL-41, BPM-41, BPD-41 и BPV-41 - они служат направляющими для оборудования, трубопроводов, ограждений или автоматизированных систем. Подходит для промышленных объектов, цехов, конвейерных линий и сборочных участков, где важна точность и устойчивость к нагрузкам.

Технические характеристики

• Тип изделия: Крепление приварное
• Совместимость: U-профиль (BPL-41, BPM-41, BPD-41, BPV-41)
• Диаметр резьбы: M8 - позволяет использовать болты М8 для крепления профилей
• Тип основания: Монтажное основание - плоская площадка для сварки
• Материал: Сталь
• Толщина стали: 6 мм - обеспечивает достаточную жёсткость при сварке и эксплуатации
• Покрытие: Неоцинкованная поверхность - без антикоррозийной защиты, требует дополнительной обработки в агрессивных средах
• Цвет: Светло-серый - естественный цвет необработанной стали
• Наличие винтов: Да - в комплекте есть винты для фиксации профиля

Совместимость и монтаж

Крепление bsw4101 совместимо исключительно с профилями серии B5 Combitech: BPL-41, BPM-41, BPD-41 и BPV-41. Установка выполняется путём сварки монтажного основания к несущей конструкции. Перед сваркой необходимо зачистить зону контакта от краски, ржавчины и масла. После сварки винты М8 вкручиваются в резьбовые отверстия крепления - через них фиксируется U-профиль. Диаметр посадочного места соответствует габаритам указанных профилей - проверьте соответствие перед заказом.

Безопасность и стандарты

Изделие соответствует требованиям к механической прочности и совместимости с промышленными профилями DKC. Серия B5 Combitech разрабатывается в соответствии с европейскими нормами для модульных конструкций. Однако, поскольку покрытие отсутствует, в условиях повышенной влажности, химических воздействий или открытых площадках рекомендуется применять дополнительную защиту - например, грунтовку или окраску после сварки.

Преимущества

• Высокая жёсткость благодаря толщине стали 6 мм - выдерживает значительные статические и динамические нагрузки
• Универсальная резьба M8 - совместима со стандартным крепёжом, легко заменяема
• Чётко заданные геометрические параметры - обеспечивают точную посадку профилей без люфтов
• Простота монтажа - не требует сложного оборудования, достаточно сварочного аппарата и стандартного инструмента

Ограничения применения

• Не предназначено для использования во внешних условиях без дополнительной защиты - неоцинкованная сталь подвержена коррозии
• Подходит только для сварки на стальных конструкциях; не рекомендуется для алюминиевых, медных или неметаллических поверхностей
• Не допускается использование в пищевой, фармацевтической или медицинской промышленности без предварительной обработки и сертификации
• Не является самонастраивающимся элементом - требует точной подготовки поверхности перед сваркой

Примеры использования

• Фиксация направляющих профилей на раме конвейера в автомобильном цехе
• Монтаж ограждений вокруг технологического оборудования на заводе
• Установка кронштейнов для трубопроводов в системах воздушного отопления
• Сборка каркасов для световых щитов и распределительных устройств

Практические советы

• Перед сваркой обязательно зачистите место крепления до металлического блеска - это повысит качество шва и срок службы
• Проверьте, что толщина свариваемой конструкции не меньше 4–5 мм - иначе возможен прожиг
• Если изделие будет использоваться в сыром или агрессивном воздухе, после сварки нанесите антикоррозийную грунтовку и эмаль
• Не используйте крепление bsw4101 вместо других типов - даже если внешне похоже - отличаются по геометрии и посадочному месту
• Запасайтесь винтами М8 с потайной головкой - они лучше подходят для плотного прилегания профиля
