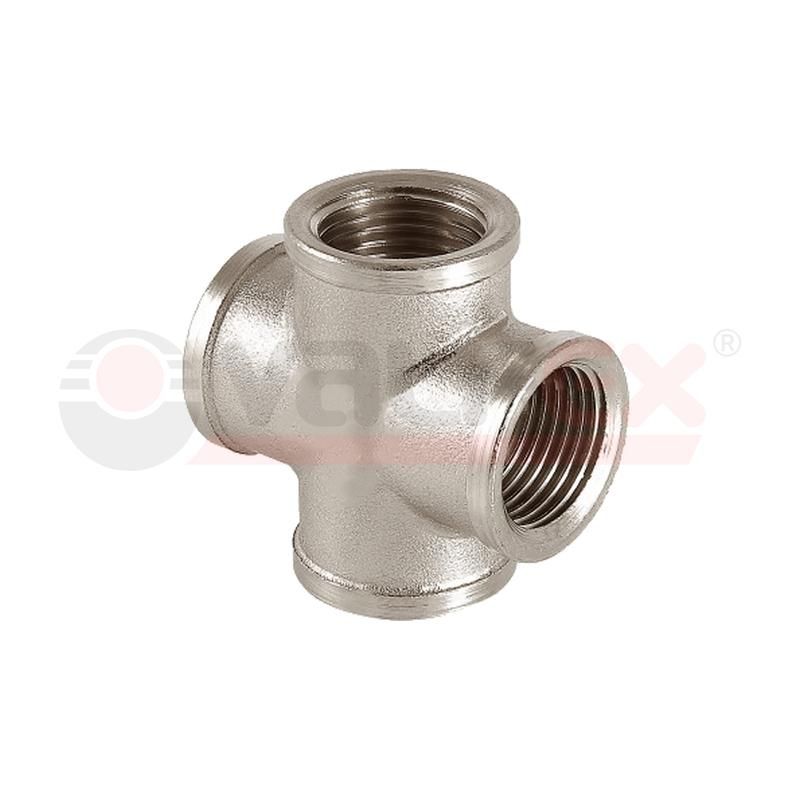

Крестовина никелированная ВР 1/2дюйм (70/5) VALFEX VF.760.N.012

Крестовина никелированная ВР 1/2 дюйм (70/5) от бренда VALFEX с артикулом vf.760.n.012 - это соединительный элемент для трубопроводных систем, позволяющий организовать перекрёстное соединение четырёх труб под углом 90 градусов. Никелированное покрытие обеспечивает устойчивость к коррозии, а латунная основа гарантирует прочность при рабочих давлениях.

Назначение и область применения

Крестовина ВР 1/2 дюйм (70/5) используется для создания ответвлений в трубопроводах, где необходимо соединить четыре трубы: две на входе и две на выходе, расположенные попарно под прямым углом. Применяется в системах водоснабжения, отопления, сжатого воздуха и других технологических сетях с невысокими требованиями к чистоте среды.

Технические характеристики

• Тип: Крестовина - четырёхходовой переходник с равными проходами
• Условный диаметр: 1/2 дюйма (DN15)
• Габариты: 70×5 мм - расстояние между противоположными торцами 70 мм, толщина стенки соответствует стандартной для труб DN15
• Материал корпуса: Латунь - высокая механическая прочность и хорошая обрабатываемость
• Покрытие: Никелирование - антикоррозийный слой, повышает эстетичность и долговечность поверхности
• Тип резьбы: Внутренняя резьба ВР (внутренняя цилиндрическая резьба по ГОСТ 6357)

Совместимость и монтаж

Крестовина ВР 1/2 дюйм (70/5) совместима с трубами и фитингами, имеющими внутреннюю цилиндрическую резьбу того же размера. Для герметизации резьбовых соединений рекомендуется использовать ленту УФ-герметика или паклю с красящей пастой. Монтаж выполняется ключом за плоскости шестигранника - не допускается перекос при затяжке. Посадочные диаметры всех отверстий одинаковые, что позволяет подключать трубы любого направления без предпочтений.

Безопасность и стандарты

Изделие изготовлено из латуни, соответствующей нормам для контакта с питьевой водой. Соответствие стандартам ГОСТ 6357 на резьбу и ГОСТ 14952 на латунные фитинги подтверждается сертификацией производителя VALFEX. Не предназначено для работы с агрессивными химическими веществами, паром свыше 120 C или жидкостями под давлением выше 16 бар.

Преимущества

• Никелированная поверхность снижает риск окисления и облегчает очистку
• Латунный корпус выдерживает значительные механические нагрузки и вибрации
• Стандартная резьба ВР обеспечивает совместимость с широким спектром фитингов
• Чётко очерченные геометрические формы упрощают сборку и диагностику

Ограничения применения

• Не применяется в системах с высокой температурой пара (более 120 C)
• Не рекомендовано использование в системах с агрессивными средами: щелочи, кислоты, растворители
• Запрещена установка в системах с повышенным требованием к чистоте (например, пищевые, фармацевтические производства)
• Не предназначен для частых гидроударов - возможна усталость материала

Примеры использования

• Подключение радиаторов отопления с двумя входами и двумя выходами
• Разводка системы сжатого воздуха на производственной линии
• Обустройство точек подключения нескольких приборов (датчиков, клапанов) в одной зоне
• Ремонт старых трубопроводов с необходимостью добавить новое ответвление

Практические советы

• Перед монтажом проверьте целостность резьбы - наличие забитых частиц или деформаций недопустимо
• При использовании в холодном водоснабжении можно применять пластиковую ленту-уплотнитель; для горячего - используйте паклю с масляной краской
• Не затягивайте слишком сильно - латунь мягче стали, легко перегнуть резьбу
• Артикул vf.760.n.012 - это именно крестовина с внутренней резьбой, не путайте с аналогами с наружной резьбой
• Храните изделие в сухом месте - даже никелированная поверхность может потускнеть при постоянной влажности
