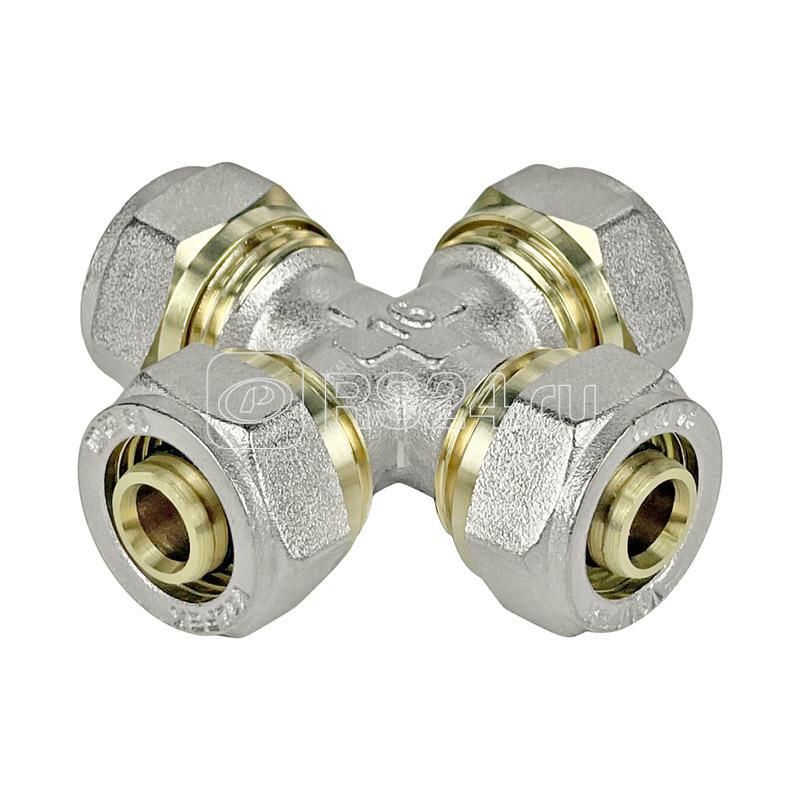

Крестовина обжимная 20х16х20х16 (60/4) K VALFEX VF.341.N.201620

Крестовина обжимная 20х16х20х16 (60/4) от бренда VALFEX с артикулом vf.341.n.201620 предназначена для надёжного и разборного соединения металлополимерных труб в системах водоснабжения и отопления. Её четырёхходовая конструкция позволяет организовать ответвление потока без сварки или фитингов с резьбой.

Назначение и область применения

Крестовина обжимная 20х16х20х16 (60/4) используется для соединения четырёх трубопроводов под углом 90°. Подходит для установки в системах:

• Горячего и холодного водоснабжения;
• Центрального и автономного отопления;
• Технологических линий с нейтральными жидкостями (вода, антифризы, масла);
• Металлополимерных труб типа PE-X/AL/PE-X, PE-RT/AL/PE, PE/AL/PE.

Не применяется в системах с агрессивными химикатами, паром выше 115 C или газами.

Технические характеристики

• Размеры входов: 20×16×20×16 мм - два крупных и два малых прохода;
• Посадочные диаметры труб: 20 мм и 16 мм (соответственно для больших и малых отверстий);
• Материал корпуса: латунь ЛС59-1 по ГОСТ 15527-2004 - высокая прочность и коррозионная стойкость;
• Уплотнители: EPDM - термостойкий эластомер, совместим с горячей водой до 115 C;
• Покрытие: никелирование - защищает от окисления и улучшает внешний вид;
• Максимальная рабочая температура: 115 C;
• Срок службы: до 50 лет при соблюдении условий эксплуатации.

Совместимость и монтаж

Крестовина обжимная 20х16х20х16 (60/4) работает исключительно с металлополимерными трубами указанной конструкции. Для монтажа требуется специальный обжимный инструмент - ручной или механический, соответствующий размеру 20 мм и 16 мм.

Перед сборкой проверьте:

• Чтобы торец трубы был ровным и не имел деформаций;
• Чтобы глубина вставки соответствовала меткам на фитинге;
• Чтобы обжимные кольца были установлены правильно - без перекосов.

Запрещено использовать с пластиковыми (PPR, PVC) или медными трубами - несовместимые материалы и методы крепления.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ 15527-2004 для латуни и нормами безопасности для систем водоснабжения. Уплотнители EPDM сертифицированы для контакта с питьевой водой. Никелевое покрытие снижает риск образования отложений и микробиологического загрязнения.

Преимущества

• Высокая долговечность благодаря качественной латуни и никелевому покрытию - меньше замен и ремонта;
• EPDM-уплотнители сохраняют герметичность даже при циклическом нагреве и остывании;
• Разъёмное соединение - можно демонтировать и переустанавливать без повреждения труб;
• Стандартные размеры позволяют легко заменить аналоги других брендов;
• Никелевый слой предотвращает образование белого налёта и уменьшает трение внутри канала.

Ограничения применения

• Не допускается использование в системах с давлением выше 10 бар при t=80 C;
• Запрещено применение в сетях с агрессивными средами: щелочи, кислоты, растворители;
• Не подходит для газовых систем - даже нейтральные газы требуют другого класса герметизации;
• Не рекомендовано для открытого монтажа при постоянном воздействии УФ-излучения - EPDM выгорает;
• Не следует использовать в условиях частых гидроударов без демпферов - риск разрушения обжимного кольца.

Примеры использования

• Подключение радиаторов отопления с несколькими выходами в одной комнате;
• Разветвление системы тёплого пола на четыре контура;
• Создание распределительной точки в домашнем водопроводе с двумя точками потребления;
• Технологические линии на пищевых производствах - где нужна чистота и доступ для обслуживания.

Практические советы

• Выбирая между 20 мм и 16 мм, учтите расход воды - меньший диаметр создаёт большее гидравлическое сопротивление;
• При монтаже используйте смазку на основе силикона - она продлевает жизнь уплотнителю и облегчает сборку;
• Проверяйте плотность соединения после первого заполнения системы - возможна минимальная просадка уплотнителей;
• Артикул vf.341.n.201620 часто путают с двухходовой крестовиной - перед заказом сверьте все четыре размера;
• Храните в сухом месте - длительное воздействие влаги может вызвать поверхностную коррозию даже на никеле.
